Texas Instruments SN74AHC00/SN74AHC00-Q1 4通道2输入与非门具有2V至5.5V工作电压范围。这些器件以正逻辑执行布尔函数Y = A ? B或Y = A + B。器件提供多种封装选项（SOIC-14、SSOP-14、 TVSOP-14、PDIP-14、SOP-14、VQFN-14和WQFN-14）。Texas Instruments SN74AHC00-Q1器件符合汽车应用类AEC-Q100认证。

数据手册：

*附件：SN74AHC00 数据表.pdf

*附件：SN74AHC00-EP 数据表.pdf

*附件：SN74AHC00-Q1 数据表.pdf

特性

• 工作电压范围：2V至5.5V
• 闭锁性能超过250mA，符合JESD 17标准

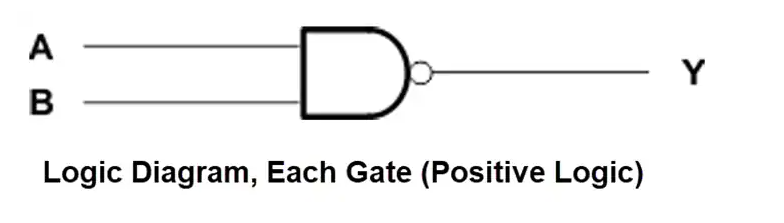

功能框图

SN74AHC00四路2输入正逻辑与非门集成电路技术解析

关键特性?：

• 宽工作电压范围：2V至5.5V
• 高噪声抗扰度
• 低功耗：静态电流仅2μA(典型值)
• 高驱动能力：±8mA@4.5V
• 符合JEDEC标准
• 多种封装选项：SOIC、SSOP、TSSOP、PDIP等

功能描述

逻辑功能

SN74AHC00实现布尔函数Y = A·B或Y = A+B(正逻辑)，每个与非门具有两个输入(A和B)和一个输出(Y)。功能表如下：

其中：H=高电平，L=低电平，X=任意状态

引脚配置

器件提供多种封装形式，标准14引脚封装(SOIC、PDIP等)引脚功能如下：

1. 1A - 门1输入A
2. 1B - 门1输入B
3. 1Y - 门1输出
4. 2A - 门2输入A
5. 2B - 门2输入B
6. 2Y - 门2输出
7. GND - 地
8. 3Y - 门3输出
9. 3B - 门3输入B
10. 3A - 门3输入A
11. 4Y - 门4输出
12. 4A - 门4输入A
13. 4B - 门4输入B
14. VCC - 电源

电气特性

绝对最大额定值

• 电源电压范围：-0.5V至7V
• 输入电压范围：-0.5V至7V
• 输出电压范围：-0.5V至VCC+0.5V
• 工作温度范围：
  • SN54AHC00：-55°C至125°C
  • SN74AHC00：-40°C至125°C

推荐工作条件

• 电源电压：2V至5.5V
• 高电平输入电压：
  • VCC=2V时：≥1.5V
  • VCC=3V时：≥2.1V
  • VCC=5.5V时：≥3.85V
• 低电平输入电压：
  • VCC=2V时：≤0.5V
  • VCC=3V时：≤0.9V
  • VCC=5.5V时：≤1.65V

开关特性

在VCC=5V±0.5V，TA=25°C条件下的典型开关特性：

• 传播延迟(tPLH/tPHL)：
  • CL=15pF时：3.7ns
  • CL=50pF时：5.2ns
• 功耗电容：9.5pF(典型值)

封装信息

SN74AHC00提供多种封装选项以适应不同应用需求：

1. ? PDIP(N) ? - 塑料双列直插式封装
   • 尺寸：19.30mm×6.30mm
   • 适用于通孔焊接
2. ? SOIC(D) ? - 小外形集成电路封装
   • 尺寸：8.65mm×6mm
   • 适用于表面贴装
3. ? TSSOP(PW) ? - 薄缩小外形封装
   • 尺寸：5.00mm×4.40mm
   • 紧凑型表面贴装方案
4. ? VQFN(RGY) ? - 超薄四方扁平无引线封装
   • 尺寸：3.5mm×3.5mm
   • 极小占板面积，适合空间受限应用

应用指南

典型应用电路

1. ?逻辑信号处理?：
   • 用于数字系统中实现基本逻辑功能
   • 信号调理和波形整形
2. ?系统控制?：
   • 作为使能/禁用控制信号
   • 状态指示LED驱动
3. ?电平转换?：
   • 在不同电压域间转换逻辑电平

设计注意事项

1. ?未使用输入处理?：
   • 所有未使用的输入必须连接到VCC或GND
   • 避免输入悬空导致不确定状态
2. ?电源去耦?：
   • VCC引脚附近应放置0.1μF陶瓷电容
   • 高频应用建议增加1μF电容并联
3. ?PCB布局?：
   • 保持输入信号走线短且远离输出线
   • 避免90°拐角，使用弧形走线减少反射
4. ?热管理?：
   • 高开关频率应用需考虑封装热阻
   • PDIP封装热阻：80°C/W
   • SOIC封装热阻：124.5°C/W
