Texas Instruments出品的SN74AHC02/SN74AHC02-Q1四路双输入或非门的工作范围为2V到5.5V。在正逻辑中，该款设备执行布尔功能 Y = A ? B 或 Y = A + B。这款设备提供多种封装（SOIC-14、SSOP-14、TVSOP-14、PDIP-14、SOP-14、VQFN-14以及WQFN-14）。Texas Instruments出品的SN74AHC02-Q1设备符合汽车应用类AEC-Q100标准。

数据手册：

*附件：SN74AHC02 数据表.pdf

*附件：SN74AHC02-EP 数据表.pdf

*附件：SN74AHC02-Q1 数据表.pdf

特性

• 工作电压范围：2V至5.5V
• 闭锁性能超过250mA，符合JESD 17标准

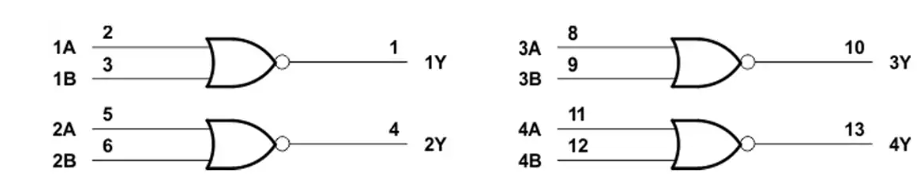

功能框图

SN74AHC02四路2输入正或非门技术解析与应用指南

一、器件概述

SN74AHC02是德州仪器(TI)推出的一款高速CMOS逻辑器件，属于AHC(Advanced High-Speed CMOS)系列。该器件包含四个独立的2输入正或非门，采用2V至5.5V宽电压供电，具有低功耗和高噪声容限特性。

?关键特性?：

• 工作电压范围：2V至5.5V
• 低静态电流：最大10μA(5.5V时)
• 高输出驱动能力：±8mA@5V
• 快速传输延迟：3.8ns典型值(5V供电，15pF负载)
• ESD保护：2000V HBM，1000V CDM
• 符合JESD 17标准，抗闩锁性能超过250mA

二、功能描述与电气特性

1. 逻辑功能

每个或非门实现标准布尔函数Y = A + B，其真值表如下：

(X表示任意状态)

2. 电气参数

?绝对最大额定值?：

• 电源电压VCC：-0.5V至7V
• 输入电压VI：-0.5V至7V
• 工作温度范围：
  • SN54AHC02(军用级)：-55°C至125°C
  • SN74AHC02(商用级)：-40°C至125°C

?推荐工作条件?：

• 电源电压：2V至5.5V
• 输入高电平VIH：1.5V@2V VCC，3.85V@5.5V VCC
• 输入低电平VIL：0.5V@2V VCC，1.65V@5.5V VCC

三、封装与引脚配置

SN74AHC02提供多种封装选项：

1. ?14引脚封装?：
   • SOIC(D)：8.65×3.90mm
   • SSOP(DB)：6.20×5.30mm
   • TSSOP(PW)：5.00×4.40mm
   • PDIP(N)：19.30×6.35mm
   • VQFN(RGY)：3.50×3.50mm
   • WQFN(BQA)：3.00×2.50mm
2. ?20引脚LCCC封装?(仅SN54AHC02)

?引脚功能?：

• 1A-4A, 1B-4B：或非门输入引脚
• 1Y-4Y：或非门输出引脚
• GND：地引脚(引脚7)
• VCC：电源引脚(引脚14)
  设计注意事项

1. ?未使用输入处理?：
   • 必须连接到VCC或GND
   • 禁止悬空，防止闩锁效应
2. ?电源去耦?：
   • 建议每个VCC引脚配置0.1μF陶瓷电容
   • 高频应用可并联0.01μF和1μF电容
3. ?热设计?：
   • SOIC封装热阻：124.6°C/W
   • 满载时考虑适当散热措施
   • 多层板设计可改善散热

五、性能优化技巧

1. ?传输延迟优化?：
   • 降低负载电容(CL<15pF)
   • 使用较高电源电压(5V优于3.3V)
   • 控制输入信号边沿速率(tr/tf≤3ns)
2. ?功耗管理?：
   • 在满足速度要求下选择最低工作电压
   • 不使用的门电路输入端固定接GND
3. ?噪声抑制?：
   • 优化地平面设计减少噪声耦合

六、典型应用场景

1. ?数字信号处理?：
   • 多条件触发逻辑电路
   • 错误检测与报警系统
2. ?通信接口?：
   • 多协议选择逻辑
   • 信号路由控制
3. ?工业控制?：
   • 安全互锁系统
   • 传感器信号合并
4. ?电源管理?：
   • 多电源状态监测
   • 电源序列控制逻辑

七、器件选型指南

1. ?环境等级选择?：
   • SN54AHC02：军用级(-55°C至125°C)
   • SN74AHC02：商用级(-40°C至125°C)
2. ?封装选择建议?：
   • 空间受限应用：WQFN(BQA)或VQFN(RGY)
   • 传统应用：SOIC(D)或PDIP(N)
3. ?替代方案?：
   • 需要更高速度：考虑LVC系列
   • 需要更低功耗：考虑AUC系列
