Texas Instruments SN74AHC1G02/SN74AHC1G02-Q1 2输入正向或非门包含单个2输入或非门，以正向逻辑执行布尔函数Y = A × B或Y = A + B。Texas Instruments SN74AHC1G02-Q1器件符合汽车应用类AEC-Q100认证。

数据手册：

*附件：SN74AHC1G02 数据表.pdf

*附件：SN74AHC1G02-EP 数据表.pdf

*附件：SN74AHC1G02-Q1 数据表.pdf

特性

• 工作电压范围：2V至5.5V
• 最大tpd ：6.5ns（5V时）
• 低功耗：10?A最大ICC
• 输出驱动：±8mA（5V时）
• 所有输入为施密特触发器动作，使电路能容忍较缓慢的输入上升和下降时间

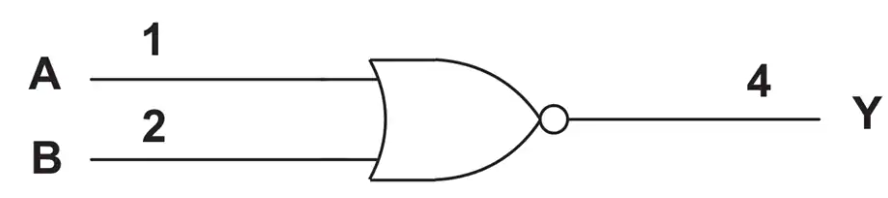

功能框图

SN74AHC1G02单通道2输入正逻辑或非门技术解析

一、产品核心特性

SN74AHC1G02是德州仪器(TI)推出的高性能CMOS逻辑器件，具有以下显著特点：

?电气特性?：

• 宽工作电压范围：2V至5.5V
• 最大传播延迟仅6.5ns(5V供电时)
• 低静态电流：最大10μA
• 支持±8mA输出驱动能力(5V时)
• 所有输入均具有施密特触发器特性

?封装选项?：

• DBV(SOT-23，5引脚)：2.9mm×2.8mm
• DCK(SC-70，5引脚)：2mm×2.1mm
• DRL(SOT-553，5引脚)：1.6mm×1.6mm

?应用领域?：

• 车载信息娱乐系统
• 打印机控制电路
• 数码相机模块
• PC/笔记本外设
• 智能电表
• 车身控制模块(BCM)

二、功能描述

1. 逻辑功能

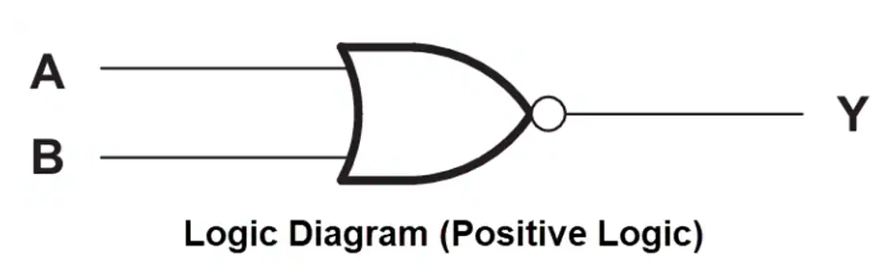

该器件实现布尔函数Y = A × B 或 Y = A + B（正逻辑），其功能表如下：

(X表示任意状态)

三、关键参数分析

1. 极限参数

2. 推荐工作条件

3. 时序特性(5V供电)

四、性能优化方案

1. 降低功耗措施

• 在满足时序要求下选择最低工作电压
• 降低不必要的开关频率
• 使用总线保持电路避免浮空输入

2. 提高可靠性方案

• 电源端增加TVS二极管防护
• 长距离传输时添加串联电阻
• 高温应用时考虑降额使用

3. 热管理建议

根据不同封装的热阻特性：

• DBV封装：θJA=278°C/W
• DCK封装：θJA=289.2°C/W
• DRL封装：θJA=328.7°C/W

建议在高温环境或大电流应用时：

• 增加散热过孔
• 扩大铜箔面积
• 避免密集布局
