Texas Instruments SN74AHCT32/SN74AHCT32-Q1四通道2输入正或门以正逻辑执行布尔逻辑运算Y = A × B或Y = A + B。Texas Instruments SN74AHCT32-Q1器件符合汽车应用类AEC-Q100标准。

数据手册：

*附件：SN74AHCT32 数据表.pdf

*附件：SN74AHCT32-EP 数据表.pdf

*附件：SN74AHCT32-Q1 数据表.pdf

特性

• 输入兼容TTL电压
• 闭锁性能超过250mA，符合JESD 17标准
• 静电放电保护超出JESD 22标准
  • 2000V人体模型
  • 200V机器模型

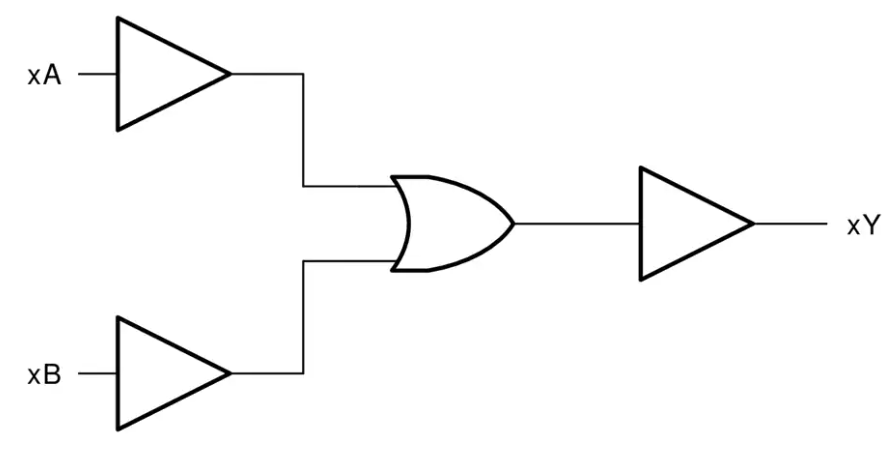

功能框图

SN74AHCT32四路2输入正或门技术解析与应用指南

一、产品概述

SN74AHCT32是德州仪器(TI)推出的四路2输入正或门逻辑器件，属于AHCT系列，采用14引脚多种封装形式。该器件具有以下核心特点：

• ?逻辑功能?：执行布尔运算Y = A + B（正逻辑）
• ?电压兼容性?：输入兼容TTL电平(VIH=2V, VIL=0.8V)
• ?工作电压范围?：4.5V至5.5V
• ?封装选项?：提供PDIP、SOIC、SSOP、TSSOP、WQFN等多种封装

二、关键特性与技术优势

1. 核心性能参数

• ?传输延迟?：典型5.3ns(VCC=5V, CL=15pF)
• ?输出驱动能力?：±8mA(高/低电平)
• ?静态功耗?：典型1.35μA
• ?工作温度范围?：
  • SN74AHCT32：-40°C至125°C
  • SN54AHCT32：-55°C至125°C

2. 封装选项对比

3. 保护功能

• ?ESD保护?：2000V人体放电模型(HBM)
• ?闭锁性能?：超过250mA(JESD 17标准)
• ?输入过压容限?：允许输入电压高达5.5V

三、功能描述与真值表

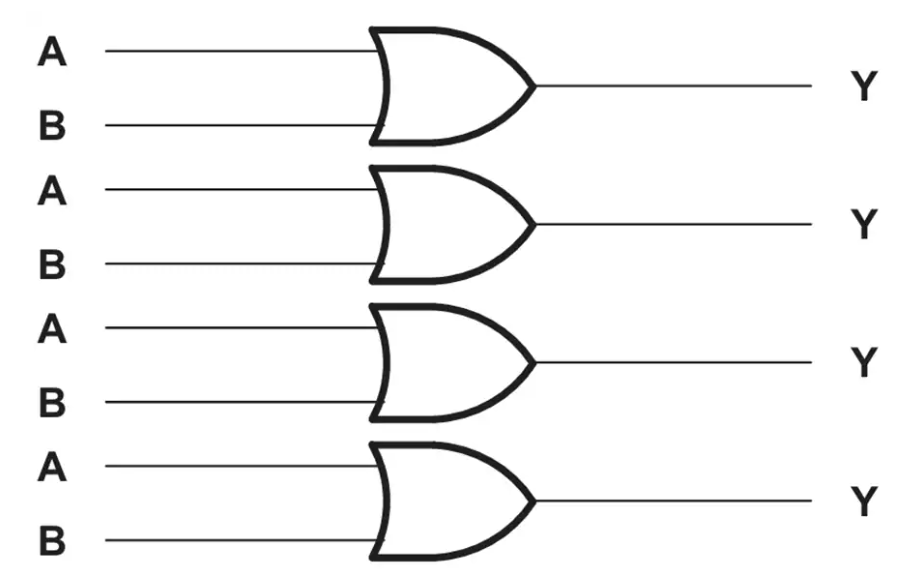

1. 逻辑功能框图

每个通道包含：

• 2个数据输入(A和B)
• 1个输出(Y)
  执行布尔或运算：Y = A OR B

2. 真值表(单通道)

注：H=高电平，L=低电平，X=任意状态

四、典型应用设计

1. 电平转换应用

特别适合3.3V至5V电平转换：

• 输入阈值兼容3.3V输出(VOH≥2.4V)
• 输出提供标准5V CMOS电平

2. 设计注意事项

1. ?未使用输入处理?：
   • 所有未使用的输入端必须连接到VCC或GND
   • 避免输入端悬空导致功耗增加和噪声敏感
2. ?电源去耦?：
   • 推荐使用0.1μF陶瓷电容就近放置在VCC和GND之间
   • 高频应用可并联1μF钽电容
3. ?布局指南?：
   • 保持输入输出走线短而直
   • 避免平行长走线以减少串扰
   • 对关键信号实施地平面保护

五、性能曲线分析

实测数据显示典型性能特征：

• ?传播延迟与温度关系?：在-40°C至125°C范围内保持稳定
• ?开关特性?：
  • tPLH/tPHL=5.3ns(典型值，VCC=5V, CL=15pF)
  • 负载电容50pF时延迟增加至7.9ns

六、应用领域

1. ?网络设备?：交换机、路由器接口电路
2. ?工业控制?：传感器信号调理
3. ?消费电子?：智能电视、机顶盒逻辑控制
4. ?汽车电子?：采用Q100认证的AHCT-Q1版本
5. ?测试测量?：仪器仪表逻辑电路
