Texas Instruments SN74AHC32/SN74AHC32-Q1四路双输入正或门是四路双输入正或门,其工作电压范围为2V至5.5V。此系列器件以正逻辑执行布尔函数Y = A × B或Y = A + B。该器件采用各种封装(SSOP-14、TVSOP-14、SOIC-14、PDIP-14、SO-14、TSSOP-14、VQFN-14和WQFN-14)。Texas Instruments SN74AHC32-Q1器件符合汽车应用类AEC-Q100认证。
数据手册:
特性
- 工作电压范围:2V至5.5V
- 低功耗:10?A(最大值)
ICC - 输出驱动:±8mA(5V时)
- 闭锁性能超过250mA,符合JESD 17标准

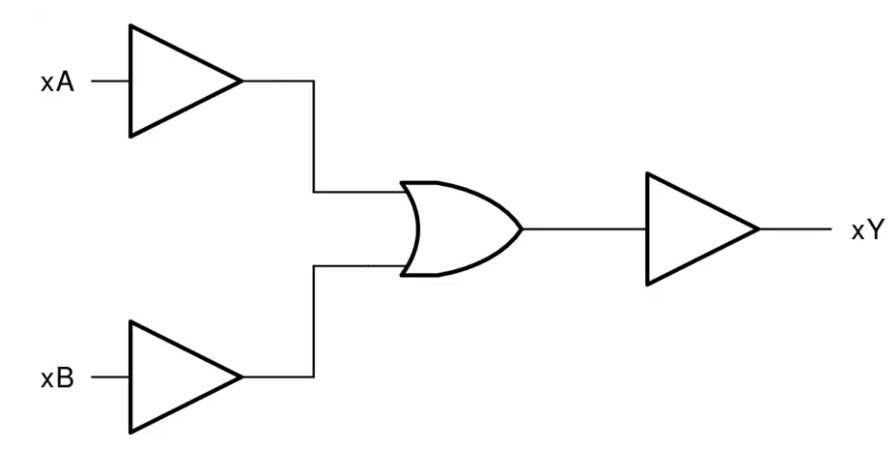

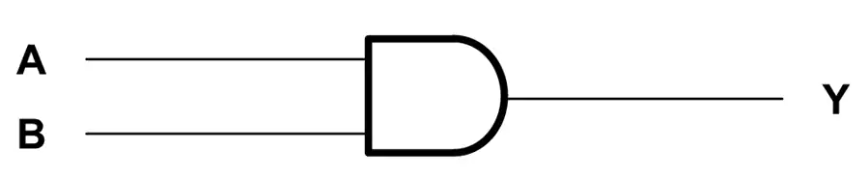

功能框图
SN74AHC32四路2输入正或门技术解析与应用指南
一、器件概述
SN74AHC32是德州仪器(TI)推出的一款高速CMOS逻辑器件,属于AHC(Advanced High-Speed CMOS)系列。该器件包含四个独立的2输入正或门,采用2V至5.5V宽电压供电,具有低功耗和高噪声容限特性。
?关键特性?:
- 宽工作电压范围:2V至5.5V
- 低静态电流:最大10μA(5.5V时)
- 高输出驱动能力:±8mA@5V
- 快速传输延迟:3.8ns典型值(5V供电,15pF负载)
- ESD保护:2000V HBM,1000V CDM
- 符合JESD 17标准,抗闩锁性能超过250mA
二、功能描述与电气特性
1. 逻辑功能
每个或门实现标准布尔函数Y = A + B,其真值表如下:
输入A | 输入B | 输出Y |
---|---|---|
L | L | L |
H | X | H |
X | H | H |
(X表示任意状态)
2. 电气参数
?绝对最大额定值?:
- 电源电压VCC:-0.5V至7V
- 输入电压VI:-0.5V至7V
- 工作温度范围:
- SN54AHC32(军用级):-55°C至125°C
- SN74AHC32(商用级):-40°C至125°C
?推荐工作条件?:
- 电源电压:2V至5.5V
- 输入高电平VIH:1.5V@2V VCC,3.85V@5.5V VCC
- 输入低电平VIL:0.5V@2V VCC,1.65V@5.5V VCC
三、封装与引脚配置
SN74AHC32提供多种封装选项:
- ?14引脚封装?:
- SOIC(D):8.65×3.90mm
- SSOP(DB):6.20×5.30mm
- TSSOP(PW):5.00×4.40mm
- PDIP(N):19.30×6.35mm
- VQFN(RGY):3.50×3.50mm
- WQFN(BQA):3.00×2.50mm
- ?20引脚LCCC封装?(仅SN54AHC32)
?引脚功能?:
- 1A-4A, 1B-4B:或门输入引脚
- 1Y-4Y:或门输出引脚
- GND:地引脚(引脚7)
- VCC:电源引脚(引脚14)
2. 设计注意事项
- ?未使用输入处理?:
- 必须连接到VCC或GND
- 禁止悬空,防止闩锁效应
- ?电源去耦?:
- 建议每个VCC引脚配置0.1μF陶瓷电容
- 高频应用可并联0.01μF和1μF电容
- ?热设计?:
- SOIC封装热阻:124.6°C/W
- 满载时考虑适当散热措施
- 多层板设计可改善散热
五、性能优化技巧
- ?传输延迟优化?:
- ?功耗管理?:
- 在满足速度要求下选择最低工作电压
- 不使用的门电路输入端固定接GND
- ?噪声抑制?:
六、典型应用场景
七、器件选型指南
- ?环境等级选择?:
- SN54AHC32:军用级(-55°C至125°C)
- SN74AHC32:商用级(-40°C至125°C)
- ?封装选择建议?:
- 空间受限应用:WQFN(BQA)或VQFN(RGY)
- 传统应用:SOIC(D)或PDIP(N)
- ?替代方案?:
- 需要更高速度:考虑LVC系列
- 需要更低功耗:考虑AUC系列
-
