SN74AHC1G09 单路2输入正逻辑与门(开漏输出)技术解析与应用指南
Texas Instruments SN74AHC1G09/SN74AHC1G09-Q1单路2输入正与门具有开漏输出配置。该器件以正逻辑执行布尔逻辑运算Y = A × B或Y = A + B。Texas Instruments SN74AHC1G09-Q1器件符合汽车应用类AEC-Q100标准。
数据手册：
特性
- 工作电压范围：2V至5.5V
- 低功耗，I
CC最大值为10?A - 在5V时最大t
pd为6ns - 输出驱动：±8mA（5V时）
- 闭锁性能超过250mA，符合JESD 17标准

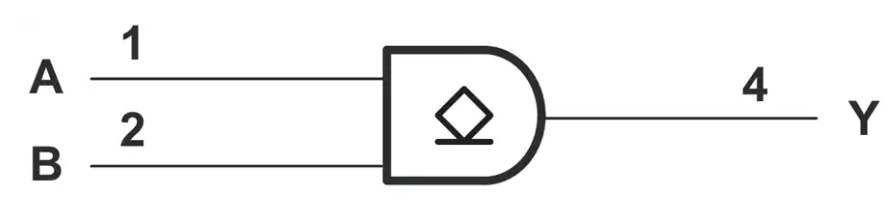

功能框图
SN74AHC1G09 单路2输入正逻辑与门(开漏输出)技术解析与应用指南
产品概述
SN74AHC1G09是德州仪器(TI)推出的一款高性能单路2输入正逻辑与门，采用开漏输出配置，具有以下核心特性：
- ?宽工作电压范围?：2V至5.5V
- ?超低功耗?：最大静态电流仅10μA
- ?高速响应?：5V供电时最大传播延迟6ns
- ?强驱动能力?：5V时±8mA输出驱动
- ?抗干扰设计?：符合JESD 17标准，锁存性能超过250mA
关键参数与性能指标
1. 电气特性
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作电压 | - | 2.0 | - | 5.5 | V |
| 高电平输入电压 | VCC=2V | 1.5 | - | - | V |
| 低电平输入电压 | VCC=5.5V | - | - | 1.65 | V |
| 输出漏电流 | VO=5.5V | - | ±0.1 | ±2 | μA |
| 输入电容 | VI=VCC或GND | - | 4 | 10 | pF |
2. 开关特性(5V供电)
| 参数 | 负载电容 | 温度 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 传播延迟 | 15pF | 25°C | 2.5 | 5 | ns |
| 传播延迟 | 50pF | -40~85°C | 4.6 | 7.5 | ns |
行业解决方案
1. 电源管理
2. 通信接口
- ?I2C总线扩展?：作为多主机仲裁逻辑单元
- ?电平转换?：实现3.3V与5V系统间信号转换
3. 工业控制
- ?安全互锁?：多传感器信号联合判断
- -40°C至125°C宽温工作能力
封装与选型
| 型号 | 封装 | 尺寸(mm) | 适用场景 |
|---|---|---|---|
| SN74AHC1G09DBVR | SOT-23(5pin) | 2.9×1.6 | 通用应用 |
| SN74AHC1G09DCKR | SC70(5pin) | 2.0×1.25 | 空间受限设计 |
