Texas Instruments SN74AHC86四路双输入异或门是一款四路双输入异或门。这些器件以正逻辑执行布尔函数Y=A ⊕ B或Y= AB + AB。常见的应用是用作真元件或补元件。如果一个输入为低电平，则可在输出时重新生成真实形态的其他输入。如果Texas Instruments SN74AHC86的一个输入为高电平，另一个输入的信号则可在输出时重新生成反向信号。

数据手册：*附件：Texas Instruments SN74AHC86四路双输入异或门数据手册.pdf

特性

• 工作电压范围：2V至5.5V VCC
• 闭锁性能超过250 mA，符合JESD 17标准
• 静电放电保护超出JESD 22标准
  • 2000V人体模型
  • 200V机器模型
  • 1000V充电器件模型

功能框图

SN74AHC86四路双输入异或门技术解析与应用指南

一、器件概述

SN74AHC86是德州仪器(TI)推出的一款高性能四路双输入异或门集成电路，采用先进CMOS工艺制造，具有以下核心特性：

• ?宽工作电压范围?：2V至5.5V
• ?低功耗设计?：静态电流典型值仅2μA
• ?高速操作?：5V供电时传播延迟仅5.9ns(最大值11.5ns)
• ?强驱动能力?：5V供电时输出电流±8mA
• ?增强型ESD保护?：2000V人体放电模型(HBM)
• ?工作温度范围?：-40°C至125°C(商用级)

二、关键电气特性

1. 绝对最大额定值

• 电源电压范围：-0.5V至7V
• 输入电压范围：-0.5V至7V
• 输出电压范围：-0.5V至VCC+0.5V
• 连续输出电流：±25mA
• 存储温度范围：-65°C至150°C

2. 推荐工作条件

• 电源电压：2V至5.5V
• 输入高电平电压：VCC×0.7(2V供电时1.5V)
• 输入低电平电压：VCC×0.3(2V供电时0.5V)
• 输入信号转换速率：≤100ns/V
• 工作温度范围：-40°C至125°C

3. 开关特性(典型值)

在CL=50pF负载条件下：

• 3.3V供电时传播延迟：7.9ns
• 5V供电时传播延迟：4.8ns
• 5V供电时功耗电容：18pF

三、功能描述

1. 逻辑功能

SN74AHC86包含四个独立的2输入异或门，每个门执行布尔函数Y = A ⊕ B或Y = AB' + A'B(正逻辑)。功能表如下：

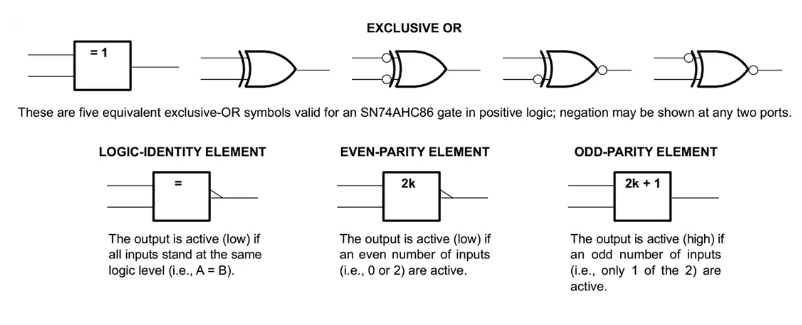

2. 符号表示

该器件支持多种等效逻辑符号表示：

• 标准异或符号：=1
• 逻辑恒等元件：=
• 偶校验元件：2k
• 奇校验元件：2k+1

四、引脚配置与功能

? 14引脚封装(PW/TSSOP)引脚定义： ?

1. 1A：通道1输入A
2. 1B：通道1输入B
3. 1Y：通道1输出
4. 2A：通道2输入A
5. 2B：通道2输入B
6. 2Y：通道2输出
7. GND：地
8. 3Y：通道3输出
9. 3A：通道3输入A
10. 3B：通道3输入B
11. 4Y：通道4输出
12. 4A：通道4输入A
13. 4B：通道4输入B
14. VCC：电源

五、典型应用电路

1. 可控反相器

当异或门的一个输入接高电平时，另一个输入信号将被反相输出；当接低电平时，输入信号将被同相输出。这种配置可用于：

• 可编程逻辑极性控制
• 信号相位选择
• 数据加密/解密

2. 奇偶校验生成

通过级联多个异或门，可构建奇偶校验电路：

• 偶校验：输出低电平表示偶数个输入为高
• 奇校验：输出高电平表示奇数个输入为高

? 设计公式： ?
奇偶输出 = IN1 ⊕ IN2 ⊕ ... ⊕ INn

六、设计注意事项

1. 电源设计

• 每个VCC引脚应添加0.1μF去耦电容
• 电源走线宽度≥15mil(1A电流条件下)
• 避免与数字电源共用电感

2. 信号完整性

• 关键信号走线应等长匹配
• 输入信号上升/下降时间应≤20ns
• 输出负载电容应≤50pF以获得最佳性能

3. 热管理

虽然逻辑器件通常不涉及严重热问题，但仍需注意：

• 不超过最大结温150°C
• TSSOP封装热阻θJA=147.7°C/W
• 大面积接地覆铜改善散热

七、应用场景推荐

1. ?通信系统?：CRC校验生成、数据加扰
2. ?数字信号处理?：相位比较、边缘检测
3. ?安全系统?：简单的数据加密电路
4. ?测试设备?：误码率检测
5. ?计算机系统?：ALU运算单元构建
