该LP5868T是一款大电流、高性能的LED矩阵驱动器。该器件集成了 18 个恒流灌电流和 N 个（N = 6/8/11）开关 MOSFET，以支持 .该LP5868T集成了 8 个 MOSFET，用于多达 144 个 LED 点或 48 个 RGB LED。

该LP5868T支持模拟调光和PWM调光方法。对于模拟调光，每个 LED 点可以调节 256 级。对于 PWM 调光，集成的 8 位或 16 位可配置 PWM 发生器可实现平滑、无噪声的调光控制。每个LED点也可以任意映射到8位组PWM中，共同实现调光控制。
*附件：lp5868t.pdf

LP5868T器件实现了完全可寻址的SRAM，以最大限度地减少数据流量。集成了重影消除电路，以消除上行和下行重影。该LP5868T还支持LED开路和短路检测功能。1MHz（最大）I2C和12MHz（最大）SPI均提供LP5868T。

特性

LED矩阵拓扑：
- 18 个恒流吸收器，带 8 个扫描开关，用于 144 个 LED 点
- 可配置为 1 至 8 个扫描开关
工作电压范围：
- VCC/VLED范围：2.7V至5.5V
- 逻辑引脚兼容 1.8V、3.3V 和 5V
18个高精度恒流灌电流：
- 当VCC≥3.3V时，每个电流吸收100mA
- 设备到设备错误：±5%
- 通道间误差：±5%
- 相移，实现平衡瞬态功率
超低功耗：
- 关断模式：当EN = Low时，ICC ≤ 1μA
- 待机模式：当 EN = 高电平和 CHIP_EN = 0 时 ICC ≤ 10μA（数据保留）
- 有源模式：ICC = 5mA（典型值），通道电流 = 12.5mA
灵活的调光选项：
- 每个 LED 点的单独开/关控制
- 模拟调光（电流增益控制）
  - 所有 LED 点的全局 7 级最大电流（MC）设置
  - 3组7位色流（CC）RGB设置
  - 每个 LED 点的单独 8 位点电流（DC）设置
- PWM调光，无噪音频率
  - 全局 8 位 PWM 调光，适用于所有 LED 点
  - 3组可编程的8位PWM调光，用于LED点任意映射
  - 每个LED点的单独8位或16位PWM调光
完全可寻址的 SRAM，可最大限度地减少数据流量
单独的 LED 点开/短检测
去重影和低亮度补偿
接口选项：
- 1MHz （最大值） I2C接口，当IFS = Low时
- 12MHz （最大值）SPI接口，当IFS = 高电平时

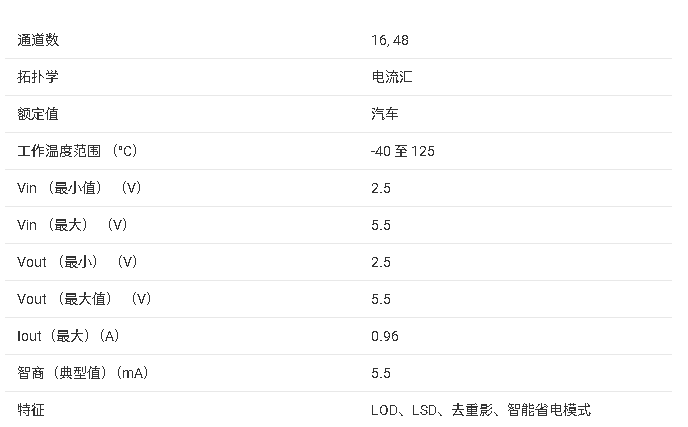

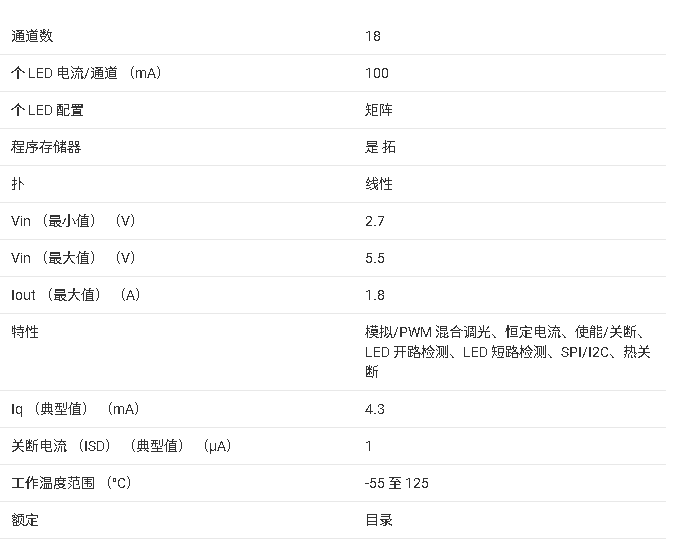

参数

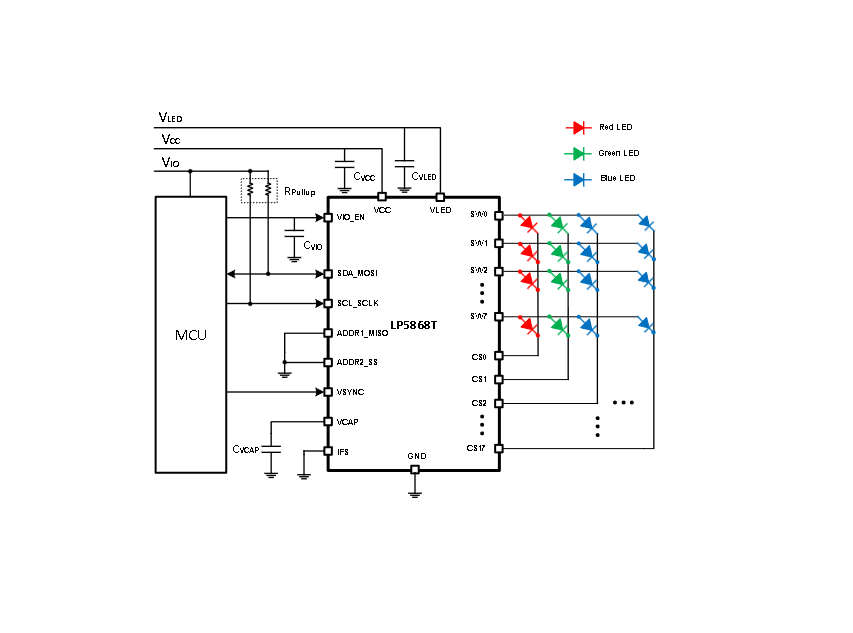

方框图

?1. 产品概述?
LP5868T是德州仪器（TI）推出的高性能LED矩阵驱动芯片，专为高密度LED点阵设计，支持144个LED点（或48个RGB LED）的驱动。其核心特性包括：

?2. 关键特性?

?低功耗设计?：
- 关机模式（EN=Low）：ICC≤1μA
- 待机模式（EN=High且CHIP_EN=0）：ICC≤10μA
- 激活模式（典型值）：ICC=5mA（通道电流12.5mA时）
?调光方式?：
- ?模拟调光?：全局7步最大电流（MC）设置、3组7位颜色电流（CC）RGB调节、每LED点独立8位点电流（DC）控制。
- ?PWM调光?：支持8位/16位可配置PWM，频率62.5kHz/125kHz，无音频噪声。
?保护功能?：LED开路/短路检测、去重影（De-ghosting）、低亮度补偿。

?3. 应用场景?
