Texas Instruments SN74LV6T14/SN74LV6T14-Q1六路施密特触发逆变器包含六个具有施密特触发输入的独立逆变器。每个逻辑门以正逻辑执行布尔函数Y = A。输出电平以电源电压（V CC ）为基准，支持1.8V、2.5V、3.3V和5V CMOS电平。

数据手册：

*附件：SN74LV6T14数据表.pdf

*附件：SN74LV6T14-EP数据表.pdf

*附件：SN74LV6T14-Q1数据表.pdf

SN74LV6T14/SN74LV6T14-Q1输入端采用较低阈值电路设计，以支持较低电压CMOS输入端的向上转换（如1.2V输入端转换为1.8V输出端，或1.8V输入端转换为3.3V输出端）。此外，5V容差输入引脚可实现向下转换（如将3.3V转换为2.5V输出）。SN74LV6T14-EP器件采用金键合线，温度范围为-55至+105°C，引线表面镀锡。SN74LV6T14-Q1器件通过了AEC-Q100汽车应用认证。

特性

• 单电源电压转换器（参阅LVxT 增强输入电压）
  • 升压转换
    • 1.2V至1.8V
    • 1.5V至2.5V
    • 1.8V-3.3V
    • 3.3V至5.0V
  • 降压转换
    • 5.0V、3.3V、2.5V至1.8V
    • 5.0V、3.3V至2.5V
    • 5.0V至 3.3V
• 采用具有可湿性侧面的QFN (WBQA) 封装
• 1.8V至5.5V的宽广工作范围
• 5.5V容限输入引脚
• 支持标准引脚排列
• VCC =5V或3.3V时，传输速率高达150Mbps
• 闩锁性能超过250mA，符合JESD 17标准

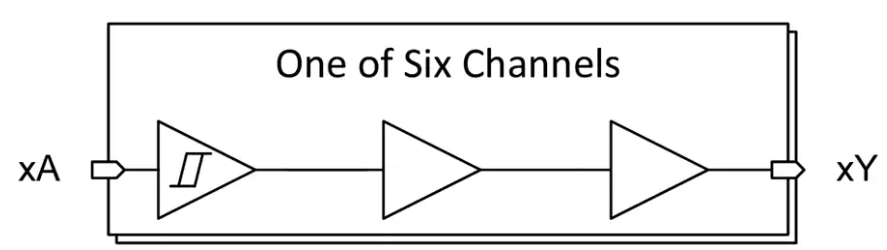

功能框图

SN74LV6T14六通道施密特触发反相器技术解析与应用指南

一、产品核心概述

SN74LV6T14是德州仪器(TI)2023年6月发布的新型六通道施密特触发反相器，采用WQFN-14和TSSOP-14封装，具有集成电压转换功能。该器件支持1.8V至5.5V宽工作电压范围，是混合电压系统信号处理的理想解决方案。

?核心特性?：

• ?宽电压支持?：1.8V至5.5V工作范围
• ?集成电压转换?：
  • 上转换支持：1.2V→1.8V、1.5V→2.5V、1.8V→3.3V、3.3V→5.0V
  • 下转换支持：5.0V/3.3V→1.8V、5.0V/3.3V→2.5V、5.0V→3.3V
• ?高速性能?：支持150Mbps数据传输速率(5V/3.3V供电时)
• ?强健性设计?：5.5V输入耐压，抗闩锁电流>250mA

二、电气特性深度解析

1. 关键参数指标

2. 封装热特性对比

三、功能架构与引脚定义

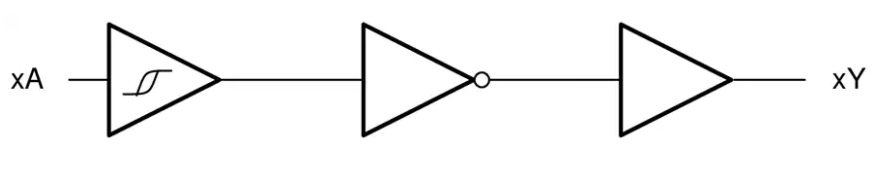

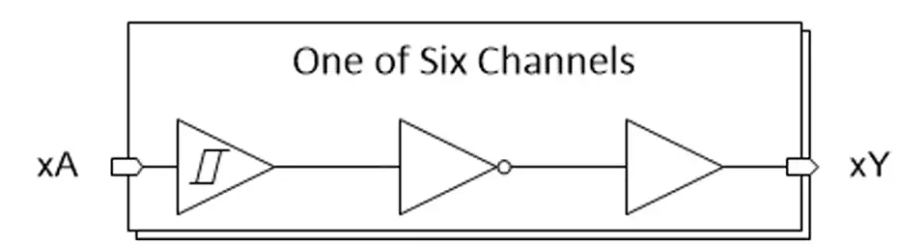

1. 内部结构原理

每通道包含三级电路：

• ?输入级?：TTL兼容的施密特触发结构
• ?转换级?：集成电压转换功能
• ?输出级?：CMOS推挽输出驱动

2. 引脚配置(WQFN封装)

?关键引脚功能?：

• ?1A-6A?：6个独立输入通道
• ?1Y-6Y?：6个反相输出通道
• ?VCC?：1.8-5.5V供电(引脚14)
• ?GND?：接地(引脚7)
• ?散热焊盘?：必须连接至GND

四、典型应用场景

1. 电压电平转换系统

• ?1.8V与3.3V系统互连?：典型传播延迟仅6.5ns
• ?5V与2.5V设备接口?：支持双向电压转换
• ?混合电压PCB设计?：减少电平转换芯片数量

2. 信号调理电路

• ?传感器信号整形?：利用0.4V典型迟滞电压抑制噪声
• ?长线传输驱动?：±8mA驱动能力
• ?开关去抖动?：典型应用电路见数据手册图10-2

3. 总线隔离设计

• ?I?C总线缓冲?：多主机系统隔离
• ?GPIO扩展?：增强微控制器驱动能力

五、设计注意事项

1. 关键设计规则

1. ?电源设计?：
   • 每个VCC引脚配置0.1μF陶瓷去耦电容
   • 电源走线宽度≥0.3mm(1oz铜厚)
2. ?信号完整性?：
   • 避免90°走线拐角
   • 关键信号远离高频噪声源
3. ?热管理?：
   • WQFN封装散热焊盘需通过过孔连接至地层
   • 最大结温不超过150°C

2. 典型连接方式

1. 将VCC接目标电压(1.8-5.5V)
2. GND接系统参考地
3. 输入信号连接1A-6A
4. 输出1Y-6Y连接负载电路
5. 未使用输入必须接VCC或GND

六、选型对比建议

本器件特别适用于需要电压转换、信号调理和接口隔离的混合电压系统设计。最新设计资源参见TI官网提供的参考设计TIDA-020031和SPICE模型。实际应用中建议遵循数据手册第11章的布局指南，以获得最佳性能表现。
