Texas Instruments SN74AHCT14/SN74AHCT14Q-Q1六路施密特触发逆变器包含六个独立的逆变器。该器件执行布尔函数 Y = A。每个电路都充当单独的逆变器，但由于施密特作用，逆变器对于正向 (VT+) 和负向 (VT?) 信号具有不同的输入阈值水平。Texas Instruments SN74AHCT14Q-Q1器件符合汽车应用类AEC-Q100认证。

数据手册：

*附件：SN74AHCT14数据手册.pdf

*附件：SN74AHCT14Q-Q1数据手册.pdf

特性

• 符合汽车应用标准
• EPIC?（增强性能植入式CMOS）工艺
• 输入兼容TTL电压
• 闭锁性能超过250mA，符合JESD 17标准

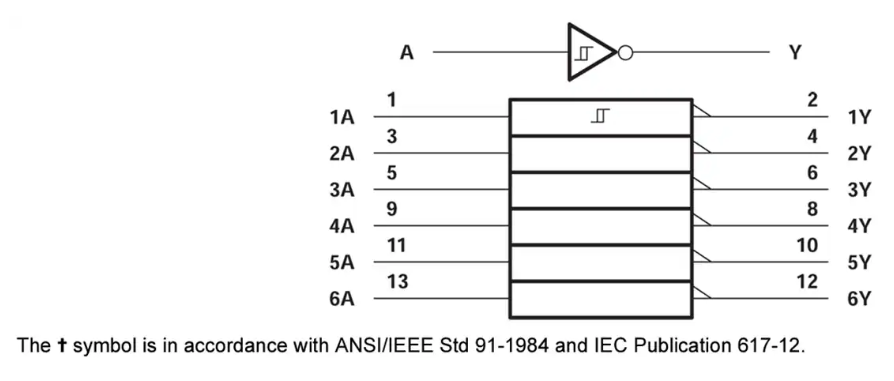

功能框图

SN74AHCT14六路施密特触发反相器技术解析与应用指南

一、产品核心概述

SN74AHCT14是德州仪器(TI)推出的六路施密特触发反相器集成电路，采用AHCT技术制造，具有TTL电平兼容输入和CMOS输出特性。该器件特别适用于需要信号调理和噪声抑制的数字系统设计。

?核心特性?：

• 工作电压范围4.5V至5.5V
• 输入兼容TTL电平(VIH=2V，VIL=0.8V)
• 典型传播延迟5.5ns(15pF负载)
• 正负向输入阈值电压差值典型0.4V
• 提供14引脚多种封装选项(SOIC/SSOP/TSSOP/VQFN等)

二、功能架构解析

1. 内部逻辑结构

每个反相器通道包含：

• TTL兼容输入级(带施密特触发)
• CMOS输出驱动级
• 过流保护电路
• 静电放电(ESD)保护结构

2. 关键参数指标

三、引脚配置说明

1. 引脚功能定义

2. 封装选项

• ? D(SOIC-14) ?：标准小外形封装(RθJA=124.5°C/W)
• ? DB(SSOP-14) ?：薄型收缩小外形封装(RθJA=113.1°C/W)
• ? PW(TSSOP-14) ?：超薄收缩小外形封装(RθJA=147.7°C/W)
• ? RGY(VQFN-14) ?：无引线四方扁平封装(RθJA=63.7°C/W)

四、典型应用场景

1. 信号调理应用

• 正弦波转方波信号
• 开关去抖动电路
• 缓慢上升/下降沿信号整形

2. 噪声抑制系统

• 工业环境噪声过滤
• 长线传输信号恢复
• 传感器信号调理

3. 接口电路设计

• TTL到CMOS电平转换
• 混合电压系统互连
• 总线驱动增强

五、设计指南

1. 电源设计要点

• 每个VCC引脚配置0.1μF陶瓷去耦电容
• 电源走线宽度≥0.3mm(1oz铜厚)
• 避免电源环路面积过大

2. PCB布局建议

• 关键信号远离高频噪声源
• 输入信号走线应尽量短
• 输出走线避免直角转弯
• 散热焊盘区域保证足够过孔

3. 热管理方案

六、注意事项

1. ?未使用引脚处理?：
   • 所有未使用的输入端必须接VCC或GND
   • 未使用的输出端可悬空
2. ?上电顺序?：
   • 建议上电期间避免输出冲突
   • 电源上升时间应小于1ms
3. ?负载限制?：
   • 单通道输出电流≤25mA
   • 总输出电流≤50mA
   • 容性负载≤50pF保证信号完整性
