昂科烧录器支持ALPHA OMEGA万代半导体的数字多相控制器AOZ71137QI

昂科技术作为芯片烧录领域的领导者，在推出新版烧录软件的同时，也宣布扩充了其兼容芯片型号列表。万代半导体的数字多相控制器AOZ71137QI位列新增型号之中，现已获得昂科通用烧录平台AP8000的支持。
AOZ71137QI是一款高性能数字和模拟混合多相降压控制器，设计符合英特尔IMVP8、9和9.1/9.2平台规范。它提供三个输出轨（最多4+2+1），并支持4个独立的SVID域：内核电压域 (IA) 最多4相、图形电压域 (GT) 最多2相、辅助域 (SA) 最多1相以及PSYS域的报告功能，这些功能均集成到单个SVID接口中。AOS提供新颖的AOS高级瞬态调制器 (A2TM)。它将先进的变频滞后峰值电流模式控制与专有相电流感应方案相结合，可实现快速瞬态响应和低系统成本。控制环路通过无缝进入DCM工作模式来提高轻载效率。自主相位管理还可确保在单相DCM模式下优化轻载期间的效率和功率损耗。

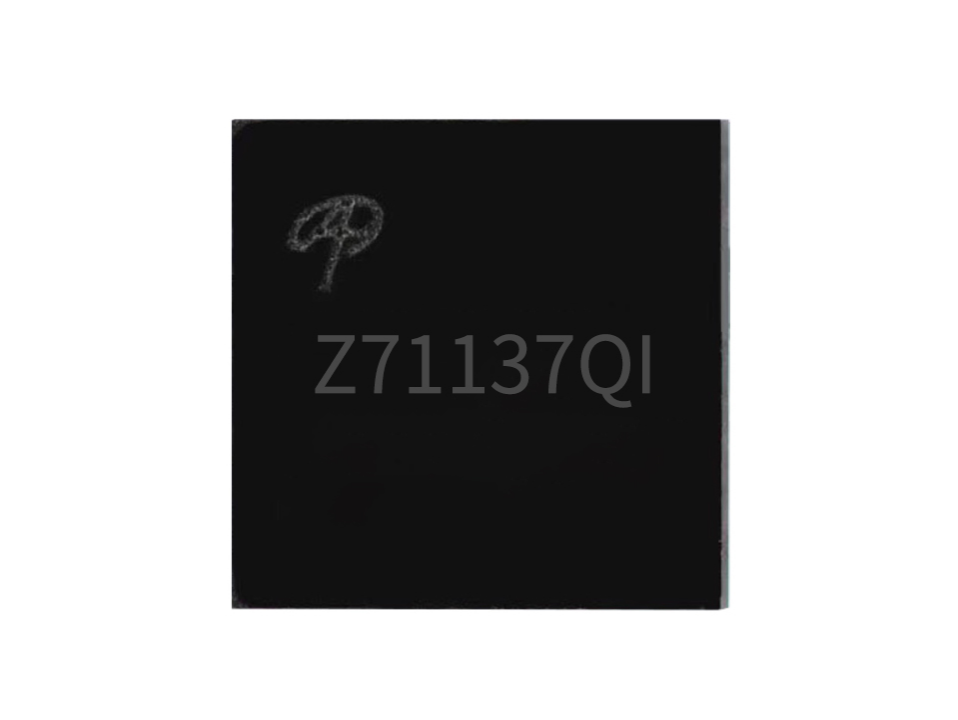

AOZ71137QI

特征
? 输入电源电压：2.5V ~ 24V（VIN）
? 三路输出轨：4/3/2/1相+2/1相+1相
? 支持平台：Meteor Lake UH平台
? 电感支持：支持分立电感与2相结合电感
? 自主相位管理：包含相位关断（Phase Shedding）与自动不连续导通模式（DCM），可优化功率损耗
? 控制器类型：数模混合控制器，支持系统管理总线（SMBus）编程，功耗最低
? CPU接口：串行电压识别（SVID）接口，兼容IMVP8、9、9.1及最新9.2 规范
– 支持快速电压模式（FVM）
? 输出电压精度：采用差分远程采样，稳压输出精度可达0.5%
? 低静态电流：2+1+1相配置下，PS0状态静态电流为3.7mA
? 功率级支持：兼容多厂商供应的业界标准DrMOS或SPS
? 配置工具：用户友好型图形用户界面（GUI），用于补偿与配置，所需外部阻容（RC）元件极少
? 配置可编程性：支持ECS编程，内置多次可编程存储器（MTP）与 RAM，配置修改次数超10次
? 引脚配置：支持引脚绑定（Pin Strap）快速配置，同型号（PN）可实现 6 种配置设置，大幅减少库存单位（SKU）数量
? 专有高性能控制方案：AOS高级瞬态调制器（A2TM）控制方案
– 可变频率滞环峰值电流模式控制，实现快速瞬态响应
– 动态相位电流平衡
– 优异的负载线控制与相位电流采样
– 连续导通模式（CCM）至不连续导通模式（DCM）无缝切换，最大化能效
? 系统输入功率监测：支持PSYS与VSYS双路径监测
? 开关频率：300kHz~1.8MHz，可编程
? 声学噪声抑制：支持声学噪声抑制功能
? 保护功能
? 输出欠压保护（UVP）
? 输出过压保护（OVP）
? 过流保护（OCP）
? 过温保护（OTP）
? 封装形式：QFN6x6-52L

内部框图

昂科技术自主研发的AP8000万用烧录器，已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式，并提供在线、离线双工作模式，尤其针对eMMC、UFS等存储芯片开发了专属烧录方案，可全面覆盖万代半导体全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计，赋予设备出色的兼容性与扩展能力。作为通用型烧录平台，其不仅能适配市场上各类可编程芯片，更以稳定高效的性能表现，成为昂科自动化批量烧录设备IPS5800S的核心组件，可高效处理大规模芯片烧录任务，满足量产需求。

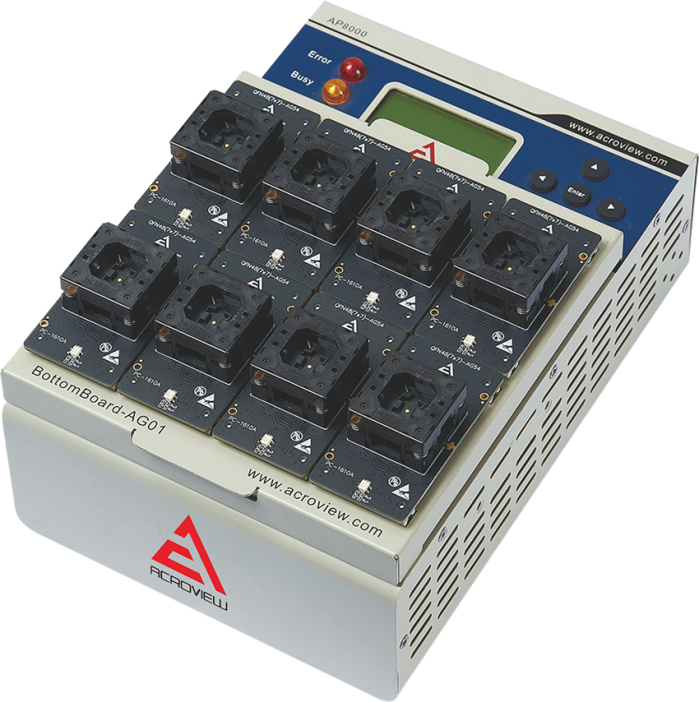

AP8000_通用烧录器_芯片烧录器

AP8000主机具备灵活的连接方式，同时配备USB和NET接口，可实现多台编程器的便捷组网。通过组网功能，用户能够轻松实现多台编程器的同步控制，高效开展并行烧录作业。在安全性方面，主机内置智能安全保护电路，可实时监测芯片放置状态与电路连接情况，一旦检测到芯片反插、短路等异常，将立即触发断电保护机制，全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片，大幅提升数据传输与处理效率，确保烧录过程流畅高效。为增强使用便捷性，主机背部设置SD卡槽，用户只需将PC端生成的工程文件存储至SD卡，并插入卡槽，即可通过编程器实体按键完成文件选择、加载与烧录操作，实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖，还简化了工作环境搭建流程，显著提升操作灵活性。
在扩展性与兼容性上，AP8000采用底板与适配板模块化组合设计，有效拓展主机功能边界。目前，该设备已实现对全主流半导体厂商产品的支持，覆盖ESPRESSIF, ALLWINNER, ALLEGRO, TI, RENESAS等知名品牌。其支持器件类型广泛，涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式，为用户提供一站式、全场景的芯片烧录解决方案。
