昂科烧录器支持ST意法半导体的高性能微控制器STM32H753IIK

芯片烧录领导者昂科技术，在其新版烧录软件发布之际，同时宣布扩展了兼容芯片型号列表。新增型号包含了意法半导体的高性能微控制器STM32H753IIK，该芯片已获得昂科通用烧录平台AP8000通用烧录器的支持。
STM32H753IIK基于工作频率可达480MHz的高性能Arm?Cortex?-M7 32位RISC内核。Cortex? -M7内核带有浮点单元(FPU)，支持Arm?双精度(符合IEEE 754标准)和单精度数据处理指令与数据类型。STM32H753IIK支持一组完整的DSP指令和一个旨在提高应用安全性的存储器保护单元(MPU)。
STM32H753IIK集成了高速嵌入式存储器，配有2MB的双区Flash存储器，高达1MB的RAM(包括192KB的TCM RAM、高达864KB的用户SRAM和4KB的备份SRAM)，以及大量连接到APB总线、AHB总线、2个32位多AHB总线矩阵的增强型I/O和外设与支持内部及外部存储器访问的多层AXI互连。
STM32H753IIK带有3个ADC、2个DAC、2个超低功耗比较器、1个低功耗RTC、1个高分辨率定时器、12个通用16位定时器、2个用于电机控制的PWM定时器、5个低功耗定时器、1个真随机数发生器(RNG)以及1个加密加速单元。STM32H753IIK支持4个数字滤波器，用于外部Sigma-Delta调制器 (DFSDM)。此外，还具备标准和高级通信接口。

STM32H753IIK

所有功能
? 内核
– 32位Arm?Cortex?-M7内核，带有双精度FPU和L1缓存：16KB数据和16KB指令缓存；主频高达480MHz，MPU，1027DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1)，具有DSP指令
? 存储器
– 2MB的Flash存储器，支持同步读写
– 1MB RAM：192KB TCM RAM（包括64KB ITCM RAM+128KB DTCM RAM，用于时间关键型程序），864KB用户SRAM，以及备份域中的4KB SRAM
– 双模式Quad SPI存储器接口，运行频率高达133MHz
– 具有高达32位数据总线的灵活外部存储器控制器：SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND Flash存储器，在同步模式下的时钟频率高达100MHz
– CRC计算单元
? 安全加密
– ROP、PC-ROP、主动篡改检测、安全固件升级支持、安全访问模式
? 通用输入/输出
– 具有中断功能的I/O端口多达168个
? 复位和电源管理
– 3个独立电源域，可独立进行时钟门控或关断
– D1：高性能功能
– D2：通信外设和定时器
– D3：复位/时钟控制/电源管理
– 1.62至3.6V应用电源电压和I/O
– POR、PDR、PVD和BOR
– 专用USB电源，嵌入了3.3V内部稳压器，可用于向内部PHY供电
– 嵌入式稳压器(LDO)，带有可配置的可扩展输出，可用于向数字电路供电
– 可在运行和停止模式下进行电压调节(6个可配置范围)
– 备份稳压器(~0.9 V)
– 模拟外设的参考电压/VREF+
– 低功耗模式：睡眠、停止、待机和VBAT(支持电池充电)
? 低功耗
– 具有充电功能的VBAT电池供电工作模式
– CPU和域电源状态监控引脚
– 待机模式下2.95?A(备份SRAM关闭，RTC/LSE开启)
? 时钟管理
– 内部振荡器：64MHz HSI、48MHz HSI48、4MHz CSI、32kHz LSI
– 外部振荡器：4-48MHz HSE、32.768kHz LSE
– 3个PLL(1个用于系统时钟，2个用于内核时钟)，支持小数模式
? 互连矩阵
? 4个DMA控制器，可减轻CPU负载
– 1个支持链表的高速主直接存储器访问控制器 (MDMA)
– 2个带有FIFO的双端口DMA
– 1个具有请求路由器功能的基本DMA
? 多达35个通信外设
– 4个I2C FM+接口(SMBus/PMBus)
– 4个USART/4个UART（ISO7816接口、LIN、IrDA、速率高达12.5 Mbps）和1个LPUART
– 6个SPI，其中3个通过内部音频PLL或外部时钟实现复用双工I2S音频类准确性，1个位于LP域中的I2S（频率高达150 MHz）
– 4个SAI（串行音频接口）
– SPDIFRX接口
– SWPMI（单线协议主接口）
– MDIO从接口
– 2个SD/SDIO/MMC接口(频率高达125MHz)
– 2个CAN控制器：2个均带有CAN FD，其中1个带有时间触发CAN(TT-CAN)
– 2个USB OTG接口(1FS，1HS/FS)无晶振型解决方案，带有LPM和BCD
– 带有DMA控制器的以太网MAC接口
– HDMI-CEC
– 8至14位相机接口(频率高达80MHz)
? 11个模拟外设
– 3个ADC，最高分辨率16位(多达36通道，高达3.6MSPS)
– 1个温度传感器
– 2个12位D/A转换器(1MHz)
– 2个超低功耗比较器
– 2个运算放大器(带宽7.3MHz)
– 1个数字滤波器，用于带8通道/4滤波器的Sigma Delta调制器(DFSDM)
? 图显性能
– LCD-TFT控制器，分辨率可达XGA
– Chrom-ART图形硬件加速器(DMA2D)，可减轻CPU负载
– 硬件JPEG编解码器
? 多达22个定时器和看门狗
– 1个高分辨率定时器(最高分辨率2.1ns)
– 2个32位定时器，均带有多达4个用于IC/OC/PWM或脉冲计数的通道和正交增量编码器输入(频率高达240MHz)
– 2个16位高级电机控制定时器(频率高达240MHz)
– 10个16位通用定时器(频率高达240MHz)
– 5个16位低功耗定时器(频率高达240MHz)
– 2个看门狗(独立看门狗和窗口看门狗)
– 1个SysTick定时器
– 具有亚秒精度和硬件日历的RTC
? 密码运算加速
– AES 128、192、256，TDES
– HASH(MD5、SHA-1、SHA-2)，HMAC
– 真随机数发生器
? 调试模式
– SWD和JTAG接口
– 4KB嵌入式跟踪缓冲器
? 96位唯一ID

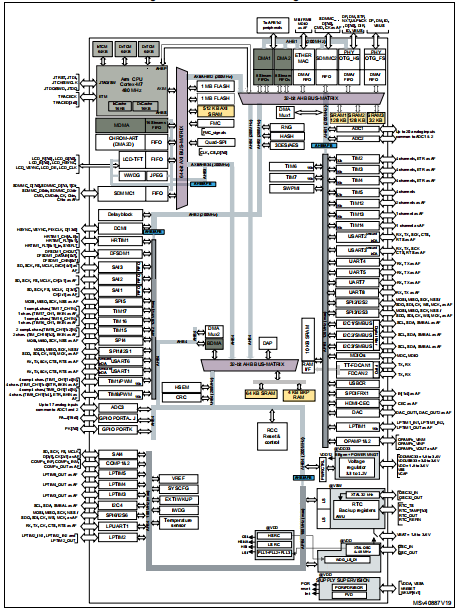

内部框图

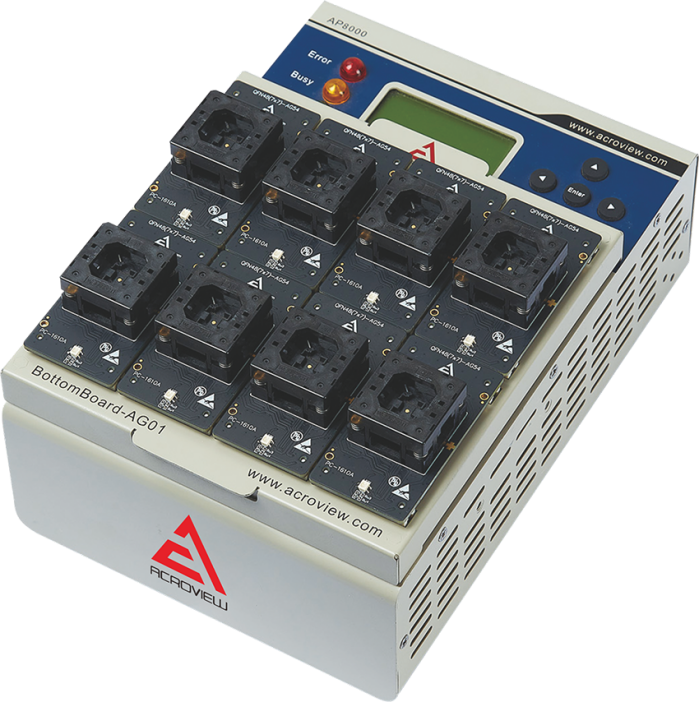

昂科技术自主研发的AP8000万用烧录器，已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式，并提供在线、离线双工作模式，尤其针对eMMC、UFS等存储芯片开发了专属烧录方案，可全面覆盖意法半导体全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计，赋予设备出色的兼容性与扩展能力。作为通用型烧录平台，其不仅能适配市场上各类可编程芯片，更以稳定高效的性能表现，成为昂科自动化批量烧录设备IPS5800S的核心组件，可高效处理大规模芯片烧录任务，满足量产需求。

AP8000_通用烧录器_芯片烧录器

AP8000主机具备灵活的连接方式，同时配备USB和NET接口，可实现多台编程器的便捷组网。通过组网功能，用户能够轻松实现多台编程器的同步控制，高效开展并行烧录作业。在安全性方面，主机内置智能安全保护电路，可实时监测芯片放置状态与电路连接情况，一旦检测到芯片反插、短路等异常，将立即触发断电保护机制，全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片，大幅提升数据传输与处理效率，确保烧录过程流畅高效。为增强使用便捷性，主机背部设置SD卡槽，用户只需将PC端生成的工程文件存储至SD卡，并插入卡槽，即可通过编程器实体按键完成文件选择、加载与烧录操作，实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖，还简化了工作环境搭建流程，显著提升操作灵活性。
在扩展性与兼容性上，AP8000采用底板与适配板模块化组合设计，有效拓展主机功能边界。目前，该设备已实现对全主流半导体厂商产品的支持，覆盖QUECTEL, BEKEN, elmos, Nation, HiTrendtech等知名品牌。其支持器件类型广泛，涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式，为用户提供一站式、全场景的芯片烧录解决方案。
