昂科烧录器支持Melexis迈来芯的无刷直流风扇驱动芯片MLX90418

芯片烧录领导者昂科技术在发布新版烧录软件的同时，宣布扩展了兼容芯片型号列表。新增型号里有了迈来芯的无刷直流风扇驱动芯片MLX90418，这款芯片已得到昂科通用烧录平台AP8000通用烧录器的支持。

MLX90418是一款专为服务器市场设计的单线圈无刷直流风扇驱动芯片。它是一种高效的单线圈解决方案，与现有的三相无刷直流风扇相比，可降低物料清单(BoM)成本。

MLX90418是单线圈无刷直流电机驱动芯片。它可以经过参数配置用于更广泛的应用，并可以替换传统的无感三相电机方案。此外，它还包含用于高速服务器风扇应用的专用功能。采用MLX90418后，4cm和6cm服务器风扇的单线圈解决方案功率可扩展至30W。

该芯片驱动12V单线圈电机，通常无需外部TVS进行保护。它集成了两个具有非常低RDSon的半桥，支持8A制动电流和高达4A的可配置电流限制。

MLX90418通过PWM输入进行速度控制，并通过可编程FG输出提供速度反馈。提供8个配置点进行广泛的速度曲线配置，最大4万转(适用于2极对电机)。

非易失性存储器可通过I2C进行配置并且“可多次配置”。该芯片具有多种保护功能，包括：“锁定转子保护”、“欠压保护”(带热拔插处理)、“热关机”和“过流保护”。

免代码即插即用功能避免了基于MCU的解决方案进行软件验证的要求，释放了关键工程资源，以便在更短的时间内实现更多项目，并实现更快的生产爬坡。

特性和优势

? 无传感器单线圈无霍尔技术

? 开环和闭环速度控制：

– 最高可达4万转(适用于2极对电机)

– ±1.5%闭环速度精度

– 软切换

– 超前角控制

? 可配置的电机启动和停止选项：

– 迎风启动

– 逆风启动

– 顺逆风启动

? 集成驱动桥

– 135 mOhm(HS+LS)

– 可配置电流限制高达4.0A

– 8.0A制动电流

– 集成电源钳位

? 工作范围：

– 电源电压范围为6.7V至18V

– 结温范围为-40°C至150°C

? 广泛参数可配置性(多次配置)

– 休眠模式选项

– 8点可配置速度曲线

– 可配置FG输出，便于传统3相解决方案的替换

? 保护与诊断

– LRP / UVP / OCP / TSD

– 具有断电制动选项的热拔插处理

– 交流失电管理

? 封装符合RoHS标准

– DFN10 3.5x3 mm2，带裸露焊盘

应用

? 高速服务器散热风扇

? 通用12V风扇和泵，最高30W

内部框图

昂科技术自主研发的AP8000万用烧录器，已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式，并提供在线、离线双工作模式，尤其针对eMMC、UFS等存储芯片开发了专属烧录方案，可全面覆盖迈来芯全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计，赋予设备出色的兼容性与扩展能力。作为通用型烧录平台，其不仅能适配市场上各类可编程芯片，更以稳定高效的性能表现，成为昂科自动化批量烧录设备IPS5800S的核心组件，可高效处理大规模芯片烧录任务，满足量产需求。

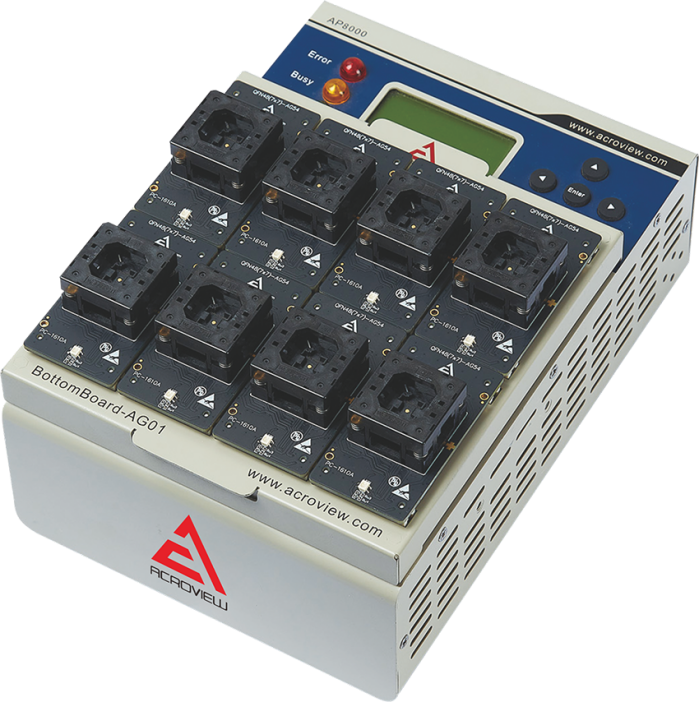

AP8000_通用烧录器_芯片烧录器

AP8000主机具备灵活的连接方式，同时配备USB和NET接口，可实现多台编程器的便捷组网。通过组网功能，用户能够轻松实现多台编程器的同步控制，高效开展并行烧录作业。在安全性方面，主机内置智能安全保护电路，可实时监测芯片放置状态与电路连接情况，一旦检测到芯片反插、短路等异常，将立即触发断电保护机制，全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片，大幅提升数据传输与处理效率，确保烧录过程流畅高效。为增强使用便捷性，主机背部设置SD卡槽，用户只需将PC端生成的工程文件存储至SD卡，并插入卡槽，即可通过编程器实体按键完成文件选择、加载与烧录操作，实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖，还简化了工作环境搭建流程，显著提升操作灵活性。

在扩展性与兼容性上，AP8000采用底板与适配板模块化组合设计，有效拓展主机功能边界。目前，该设备已实现对全主流半导体厂商产品的支持，覆盖HOLTER, Fibocom, BOYAMICRO, NOVATEK, Megawin等知名品牌。其支持器件类型广泛，涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式，为用户提供一站式、全场景的芯片烧录解决方案。
