TPS25990EVM电子保险丝评估板可对TPS25990电子保险丝进行参考电路评估。TPS25990电子保险丝是一款2.9V至16V、60A电子保险丝，集成有0.79mΩ FET。它具有过流、浪涌电流管理、可调过流瞬态消隐定时器、可编程欠压、过压保护数字遥测以及通过PMBus?实现的可配置性。

数据手册：*附件：Texas Instruments TPS25990EVM评估模块数据手册.pdf

特性

• 工作电压：5V至16V（典型值）
• 使用板载跳线的28A至90A可编程断路器阈值
• 可调基准电压，用于过流保护和有源电流共享模块
• 可编程瞬态过流消隐定时器
• 可编程输出转换率控制、UVLO、启动期间的电流限制以及有源电流共享阈值
• 通过PMBus?实现数字遥测和可配置性
• LED状态灯，用于电源良好和故障指示

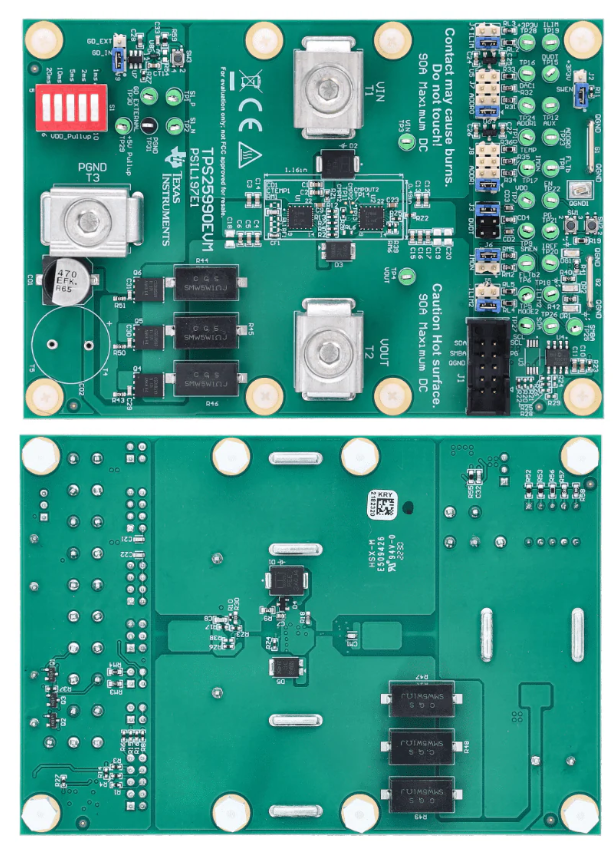

PCB布局

TPS25990EVM评估模块技术解析与应用指南

产品概述

TPS25990EVM是德州仪器(TI)推出的高电流电子保险丝(eFuse)评估模块，基于TPS25990器件设计，具有以下核心特性：

• ?宽输入电压范围?：2.9V至16V工作电压
• ?超高电流能力?：支持50A持续电流，可并联扩展至110A
• ?智能保护功能?：集成过压/欠压/过流/短路/过热保护
• ?数字监控接口?：PMBus?通信接口实现精确遥测与控制
• ?超低导通阻抗?：0.8mΩ集成MOSFET降低功率损耗

关键硬件特性

1. 电气参数规格

2. 评估板接口配置

• ?电源接口?：
  • T1：高压输入正极
  • T3：公共接地端
  • T2：输出连接器
• ?控制接口?：
  • SW1：使能控制开关
  • J7/J8：PMBus地址配置跳线
• ?监测接口?：
  • TP10：温度监测点
  • TP7：电流监测输出

核心技术

1. 并联均流技术

模块采用TPS25990+TPS25985双芯片并联架构，通过以下机制实现精准均流：

• 主动状态同步
• 动态负载共享算法
• 可调均流阈值(通过VIREF寄存器)
  实测显示在110A负载下，两芯片电流偏差<5%

2. 多重保护机制

• ?过流保护?：两级响应(瞬态/持续)
• ?热管理?：
  • 实时结温监测
  • 自动降额曲线
  • 独立过热报警引脚
• ?输入保护?：
  • TVS二极管防浪涌
  • 可编程输入欠压锁定(UVLO)

典型应用配置

1. 基础测试设置

1. ?硬件连接?：
   • 输入电源接T1/T3(12V典型)
   • 负载接T2/T3
   • PMBus接口连USB-TO-GPIO2适配器
2. ?关键波形测量点?：

• 输入浪涌电流(TP3)
• 输出电压上升斜率(TP4)
• 故障指示信号(TP21)

2. 典型应用场景

• ?服务器电源管理?：背板热插拔保护
• ?工业系统?：电机驱动器预充电控制
• ?储能系统?：电池组保护电路
• ?5G设备?：基站电源分配单元

设计要点

1. PCB布局指南

• ?层叠结构?：6层板设计(2信号/2电源/2地层)
• ?关键走线?：
  • 大电流路径采用50oz铜厚
  • 敏感模拟走线远离功率回路
• ?热设计?：
  • 芯片底部配置9×0.3mm散热过孔
  • 推荐使用4层以上PCB板

2. 外围元件选型

• ?输入电容?：建议47μF陶瓷+470μF电解组合
• ?TVS二极管?：SMDJ系列(19.9V钳位电压)
• ?电流检测电阻?：0.1%精度金属箔电阻

评估工具

1. GUI软件功能

• ?实时遥测?：电压/电流/功率/温度监测
• ?故障记录?：Blackbox功能存储历史事件
• ?参数配置?：
  • 保护阈值设置
  • 响应时间调整
  • 输出电压斜率控制

2. 测试结果示例

• ?启动特性?：12V输入时2ms完成软启动
• ?短路响应?：140A短路电流在20μs内切断
• ?效率表现?：12V转12V@50A效率达99.2%
