Texas Instruments TPS7A15EVM-096评估模块设计用于轻松演示TPS7A15线性稳压器。TPS7A15EVM-096集成了一个低噪声、小尺寸线性稳压器，适用于各种应用。该稳压器可在~~VIN~ 和VOUT~ 之间压差较低的情况下，向负载提供高达400mA的电流。为保持稳定，可使用最小降额电容为1.5μF（或更高）的输出电容器。该器件设有额外的高性能负载瞬态电路，可提高LDO的测量能力。

数据手册：*附件：Texas Instruments TPS7A15EVM-096评估模块数据手册.pdf

特性

• 超低输入电压范围：0.6V至2.2V
• 负载、线路和温度范围内的精度为1%
• 高PSRR：1kHz时为80dB（Vout=0.8V，Iout =400mA）~~
• 可提供固定输出电压：0.5V至2.05V（阶跃为25mV）
• Vbias范围：2.2V或Vout+1.4V（以较大者为准）至5.5V~~
• 有源输出放电

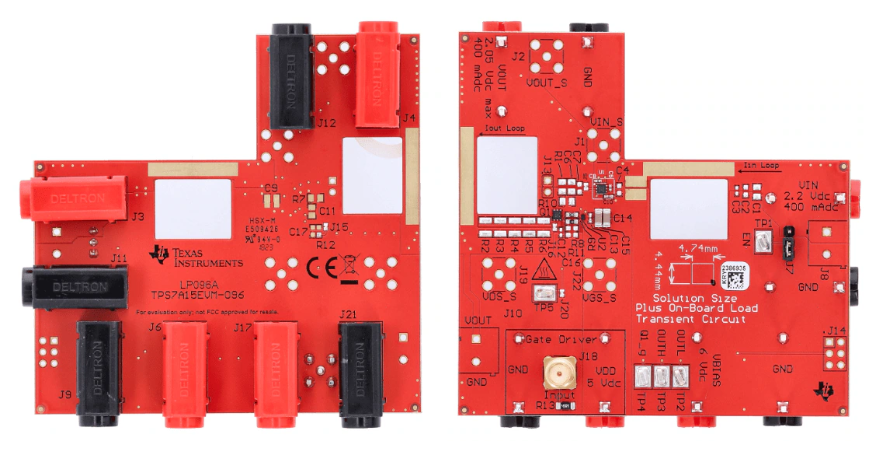

PCB布局

TPS7A15EVM-096评估模块技术解析与应用指南

产品概述

TPS7A15EVM-096是德州仪器(TI)推出的超低压差线性稳压器(LDO)评估模块，专为低电压、低噪声应用场景设计。该模块基于TPS7A1518PDRVR器件，采用6引脚WSON封装，具有以下核心特性：

• ?超低输入电压范围?：0.6V至2.2V
• ?高精度输出?：1%精度(负载、线路和温度范围内)
• ? 卓越的电源抑制比(PSRR) ?：1kHz时达73dB(VOUT=0.8V, IOUT=400mA)
• ?大电流输出?：持续400mA输出能力
• ?多电压选项?：固定输出电压0.5V至2.05V(25mV步进)

关键性能参数

1. 电气特性

2. 评估板接口配置

• ?电源接口?：
  • J3：VIN输入连接器(最大2.2V)
  • J6：BIAS偏置输入(5.5V max)
  • J4：VOUT输出连接器
• ?控制接口?：
  • J7：3引脚使能控制头
  • TP1：EN信号测试点
• ?专用测试点?：
  • J1/J2：VIN/VOUT的SMA检测接口
  • J19/J22：高频开尔文连接点

硬件设计要点

1. 电路架构

评估板采用优化的LDO拓扑结构，关键设计包括：

• ?输入滤波网络?：3×2.2μF陶瓷电容阵列(C1,C2,C3)
• ?输出滤波网络?：2.2μF陶瓷电容(C6,C7,C8)
• ?偏置电路设计?：独立BIAS电源输入(J6)
• ?使能控制电路?：J7跳线可选择VIN使能或GND禁用

2. 负载瞬态测试电路

模块集成专业级负载瞬态测试电路，支持：

• ?峰值电流可调?：通过R2-R6电阻组合调节(公式：Ipeak = VOUT/Rparallel)
• ?斜率可编程?：通过R8/R9设置上升/下降时间
  • 典型配置：R8=10.7kΩ, R9=10kΩ(约1A/μs斜率)
• ?测试接口?：J18函数发生器输入，J19/J22测量点

典型应用配置

1. 基础操作步骤

1. ?电源连接?：
   • VIN接入0.6-2.2V电源(J3)
   • BIAS接入2.2-5.5V电源(J6)
2. ?使能控制?：
   • 跳线J7选择使能模式：
     • 顶部引脚：VIN使能
     • 底部引脚：GND禁用
3. ?输出测量?：
   • 通过J4香蕉头或J2 SMA接口监测VOUT
   • 电流测量可使用J10专用电流检测路径

2. 典型应用场景

• ?便携式设备?：智能手表、无线耳机供电
• ?摄像模块?：图像传感器电源管理
• ?医疗电子?：便携式医疗设备电源
• ?存储设备?：SSD辅助电源

设计注意事项

1. 热管理建议

• ?关键发热元件?：
  • TPS7A15 LDO芯片
  • 瞬态测试电阻R2-R6
• ?散热措施?：
  • 确保充分的气流
  • 避免连续大电流测试超过1ms

2. PCB布局指南

• ?层堆叠?：4层板设计(顶层/内层1/内层2/底层)
• ?敏感走线?：
  • FB反馈走线最短化
  • SNS引脚采用星型连接
• ?热设计?：
  • 充分利用WSON封装散热焊盘
  • 添加9×0.3mm散热过孔
