Texas Instruments TPS7A96EVM-106评估模块为TPS7A96线性稳压器的开发提供了绝佳的入门方法。TI TPS7A96EVM-106评估模块包含单个低噪声、小尺寸、线性稳压器，适用于各种应用。该稳压器可为负载提供高达2A电流，且VIN 与VOUT 的压差电压低。为了稳定性，采用了电容降额极小的4.7μF（或更大，最大1mF）输出电容器。

数据手册：*附件：Texas Instruments TPS7A96EVM-106评估模块数据手册.pdf

特性

• 随线路、负载和温度变化的精度：1%
• 超低输出噪声：0.46μV RMS （10Hz至100kHz）
• 低压差：150mV（1A时最大值）
• 快速瞬态响应
• 可调整启动浪涌控制

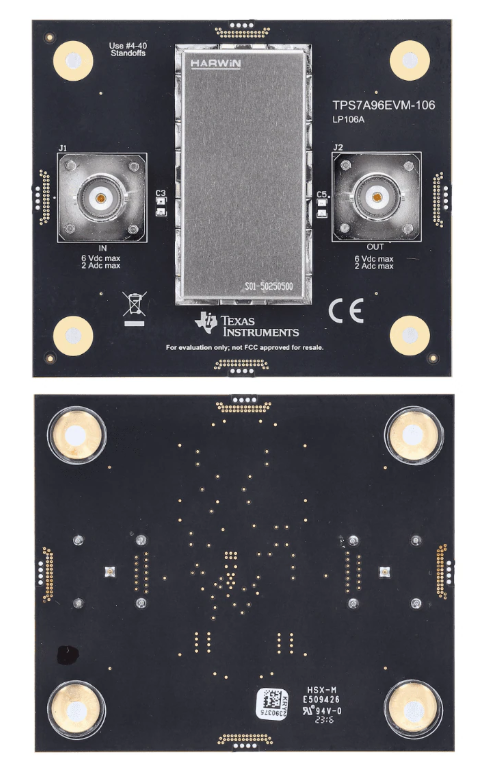

PCB布局

TPS7A96EVM-106评估模块技术解析与应用指南

产品概述

TPS7A96EVM-106是德州仪器(TI)推出的高性能LDO线性稳压器评估模块，基于TPS7A9601DSC器件设计，具有以下核心特性：

• ?超低噪声性能?：专为射频(RF)应用优化
• ? 超高电源抑制比(PSRR) ?：显著提高电源纯净度
• ?宽输入范围?：支持2.7V至6V工作电压
• ?大电流输出?：持续2A输出能力
• ?紧凑设计?：采用2.7×3×2mm QFN封装

关键性能参数

1. 电气特性

2. 评估板接口定义

• ?电源接口?：
  • J1：VIN输入连接器(最大6V)
  • J2：VOUT输出连接器
  • J3：10针扩展头(包含所有控制信号)
• ?测试点?：
  • TP1/TP5：输入/输出监测点
  • TP6：使能控制(EN)
  • TP2：电源好信号(PG)
  • TP3/TP4：敏感反馈节点

硬件设计要点

1. 电路架构

评估板采用典型LDO拓扑结构，关键设计包括：

• ?输入滤波?：3×10μF陶瓷电容阵列(C1,C2,C3)
• ?输出滤波?：4.7μF陶瓷电容(C7,C8)配合10μF聚合物电容
• ?反馈网络?：R3(187kΩ)与R7(12.4kΩ)构成分压网络
• ?使能电路?：R2(10kΩ)上拉电阻

2. PCB布局优化

• ?层堆叠?：4层板设计(顶层/中间层1/中间层2/底层)
• ?热管理?：
  • 充分利用QFN封装裸露焊盘
  • 添加多个散热过孔(直径0.3mm)
• ?敏感走线?：
  • FB走线远离功率路径
  • SNS引脚采用星型连接

典型配置方法

1. 输出电压设置

常用配置：

• 1.8V输出：R3=187kΩ, R7=12.4kΩ
• 3.3V输出：R3=453kΩ, R7=100kΩ

2. 工作模式选择

• ?使能控制?：通过TP6接入逻辑电平(高电平>1.5V激活)
• ?电源好监控?：PG信号可通过R1(0Ω)接入系统
• ?软启动配置?：通过C7(4.7μF)设置启动时间

应用场景推荐

1. ?射频前端供电?：
   • 5G基站收发器
   • 微波通信系统
2. ?精密仪器?：
   • 高精度ADC/DAC电源
   • 医疗成像设备
3. ?工业控制系统?：
   • PLC模拟电路供电
   • 传感器信号调理

该评估板完整展示了TPS7A96系列LDO的性能优势，通过灵活的测试接口和优化布局，可快速验证不同应用场景下的电源解决方案。设计时需特别注意热管理和噪声抑制，以充分发挥器件性能。
