Texas Instruments TPS7A53EVM-080评估模块用于演示TPS7A53A-Q1稳压器的运行情况和性能。TPS7A53EVM-080配置为各种应用提供单个低噪声、小尺寸、线性稳压器。TPS7A53A-Q1稳压器可为负载提供高达3 A电流，具有低压差 (LDO) 输入电压 (VIN) 至输出电压 (VOUT)。建议最低降额电容为25?F（或更大），以实现稳定性。此外，该器件还设有高性能负载瞬态电路，可提高LDO稳压器的测量能力。

数据手册：*附件：Texas Instruments TPS7A53EVM-080评估模块数据手册.pdf

特性

• 输出电压噪声：7μVRMS
• 线路、负载和温度精度为1%（最大值）
• 低压差：225mV（最大值，3A时）
• 可调软启动浪涌控制

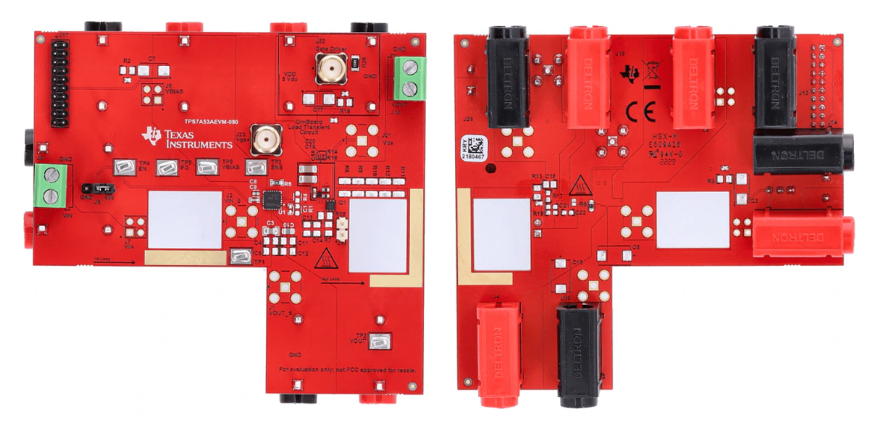

PCB布局

TPS7A53EVM-080评估模块技术解析与应用指南

一、产品概述

TPS7A53EVM-080是德州仪器(TI)推出的一款高性能LDO评估模块，主要用于评估TPS7A53A-Q1低压差线性稳压器的性能特性。该评估模块具有以下核心特点：

?硬件特性?：

• 集成TPS7A53A-Q1 LDO电压调节器(RTJ封装)
• 输入电压范围：2.5V至26V
• 输出电压：1.0V固定输出
• 最大输出电流：3A
• 内置可选负载瞬态电路，支持高速负载瞬态测试
• 包含输入电流环路设计，简化电流测量

?评估功能?：

• 提供EN使能控制接口(3引脚接头)
• 多组测试点(TP1-TP6)便于监测关键参数
• SMA连接器(J2/J1)提供精确的Kelvin检测点
• 支持四线法测量导通电阻

二、核心器件解析

1. TPS7A53A-Q1 LDO特性

• ?工作电压?：2.5V至26V宽范围输入
• ?输出电压?：1.0V固定输出(评估模块配置)
• ?输出电流?：3A连续输出能力
• ?封装形式?：20引脚RTJ封装
• ?保护特性?：
  • 过流保护
  • 热关断保护
  • 电源正常(PG)指示

2. 评估模块电路设计

• ?电源输入?：
  • J3/J5：主输入/偏置输入接口
  • 预装10μF/25V输入电容(C2/C7)
• ?输出电路?：
  • J4：输出香蕉插座
  • 预装47μF/6.3V和330μF/16V输出电容
• ?使能控制?：
  • J8：3引脚EN控制接头
  • 可通过跳线选择VIN/GND使能
  • TP4提供外部信号接入点

三、硬件操作指南

1. 基本功能测试

1. 连接3-12V电源至J3(VIN)和J5(BIAS)
2. 使用J8跳线使能LDO(连接VIN至EN)
3. 测量J4(VOUT)输出电压应为1.0V
4. 连接负载至J10或J4/J15接口

2. 关键参数测量

?导通电阻测试?：

1. 在J1端子接入电源(1.8-5.5V)
2. J2端子连接电子负载
3. 使用四线法测量TP1-TP2间压降
4. 计算：Ron = (VIN_sense - VOUT_sense)/负载电流

?瞬态响应测试?：

1. 配置负载瞬态电路电阻(R8-R12)
2. 连接5V电源至J24(VDD)
3. 使用函数发生器驱动J22
4. 通过J21/J23测量MOSFET参数
5. 示波器监测输出响应(典型恢复时间<1ms)
