?LP5814 4通道I2C接口RGBW LED驱动芯片总结

LP5814 是一款具有自主动画引擎控制功能的 4 通道 RGBW LED 驱动器。该器件具有超低工作电流，关断模式下为0.1μA（典型值），使能器件时为0.1mA（典型值），LED点亮时为0.2mA（典型值）。

采用模拟调光和PWM调光两种方式，实现强大的调光性能。每个LED的输出电流可在0.1mA至25.5mA或0.2mA至51mA之间进行256级调节。8 位 PWM 发生器可实现平滑、无噪音的 LED 亮度调光控制。

自主动画引擎可以显着减少控制器的实时负载。每个LED都可以通过相关寄存器进行配置，实现生动、花哨的灯光效果。
*附件：lp5814.pdf

特性

• 工作电压范围
  • VCC 范围：2.5V 至 5.5V
  • 逻辑引脚兼容 1.8V、3.3V 和 5V
  • 输出电压高达 5.5V
• 4个高精度恒流灌电流
  • 每通道 0.1mA 至 51mA
  • 设备间误差：±8%（最大值）
  • 通道间误差：±3%（最大值）
  • 超低裕量电压：25.5mA 时为 135mV（最大值）;275mV（最大值），51mA 时
• 超低功耗
  • 关断：ISD = 0.1μA （典型值）
  • 待机：ISTB = 22μA（典型值）
  • 积极：
    • INOR = 0.15mA（典型值），禁用输出通道时
    • INOR = 0.23mA（典型值），LED 电流 = 25.5mA
• 模拟调光（电流增益控制）
  • 全局 1 位最大电流 （MC） 25.5mA/51mA
  • 单独的 8 位点电流 （DC） 设置
• PWM调光高达无噪音23kHz
  • 单独的 8 位 PWM 调光分辨率
  • 线性或指数调光曲线
• 自主动画引擎控制
• 1MHz（最大）I2C接口
• ESD：4kV HBM、1.5kV CDM
• 包
  • 1.6 x 2.1mm SOT583-8,0.5mm 间距
  • 1.36 x 0.8mm DSBGA-8,0.35mm 间距
• –40°C 至 125°C 工作温度范围

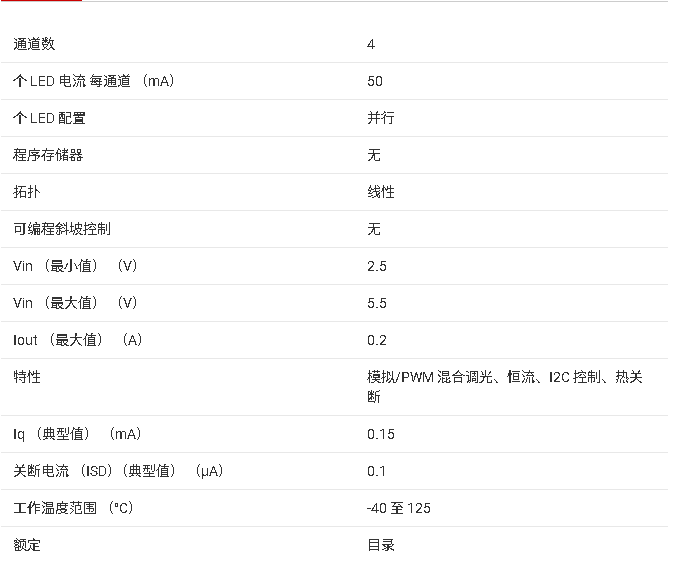

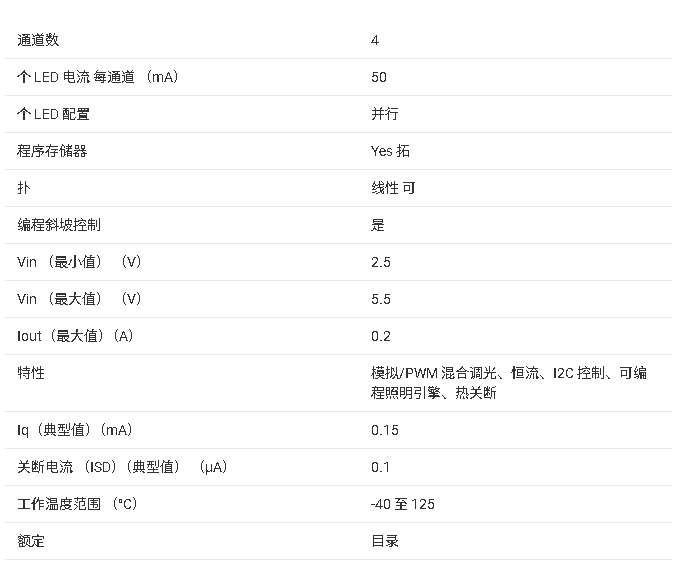

参数

?1. 产品概述?

• ?型号?：LP5814，支持4通道RGBW LED驱动，集成自动动画控制引擎
• ?关键特性?：
  • 工作电压范围：2.5V至5.5V
  • 超高精度恒流输出：每通道0.1mA-51mA（±3%通道间误差）
  • 双模调光：模拟调光（8位DC控制）+ PWM调光（23kHz无噪声）
  • 超低功耗：关机模式0.1μA，待机模式22μA
  • 集成6MHz振荡器，支持线性/指数调光曲线

?2. 核心功能?

• ?动画引擎?：
  • 4个独立可编程动画单元（PATTERN0-3）
  • 每个单元支持5个PWM值、6个时间参数（暂停/斜率时间）
  • 可配置呼吸、闪烁等复杂光效（如0.05s-8s可调渐变时间）
• ?保护机制?：
  • 热关断（TSD 155°C触发）
  • 欠压锁定（UVLO 2.2V-2.4V）
  • 4kV HBM ESD防护

?3. 典型应用?

• ?消费电子?：VR头显、游戏控制器、TWS耳机
• ?物联网设备?：视频门铃、智能音箱
• ?工业场景?：SSD状态指示、电子门锁

?4. 封装选项?

• ?SOT583-8?（1.6×2.1mm）
• ?DSBGA-8?（1.36×0.8mm）

?5. 设计优势?

• 通过I2C接口（1MHz速率）实现寄存器配置
• 自动动画引擎减轻MCU负载
• 支持硬件/软件两种关机模式（SCL下拉或发送0x33指令）

?6. 性能参数?

• 输出压降：135mV@25.5mA
• 温度范围：-40°C至125°C
• 封装热阻：118.9°C/W（SOT583）

文档包含完整的寄存器映射表（共64个寄存器）和时序图，适用于需要精密LED控制的低功耗场景。
