?LP5810 4通道RGBW LED驱动器技术文档总结

LP5810 是一款具有自主动画引擎控制功能的 4 通道 RGBW LED 驱动器。该器件在点亮LED时具有0.4mA（典型值）的超低正常工作电流。

采用模拟调光和PWM调光两种方式，实现强大的调光性能。每个LED的输出电流可在0.1mA至25.5mA或0.2mA至51mA之间进行256级调节。8 位 PWM 发生器可实现平滑、无噪声的 LED 亮度调光控制。
*附件：lp5810.pdf

自主动画引擎可以显着减少控制器的实时负载。每个LED都可以通过相关寄存器进行配置，实现生动、花哨的灯光效果。该器件可产生6MHz时钟信号，并用于同步多个器件之间的灯光效果。

特性

• 工作电压范围：
  • VCC 范围：2.7V 至 5.5V
  • 逻辑引脚兼容 1.8V、3.3V 和 5V
• 4个高精度恒流灌电流：
  • 每个电流吸收器 0.1mA 至 51mA
  • 设备到设备误差：最大 ±5%
  • 通道间误差：最大 ±5%
  • 超低裕量电压：25.5mA 时为 110mV（典型值）;210mV（典型值），51mA
  • 可为每个 LED 配置 PWM 相移
• 超低功耗：
  • 待机：ISTB = 26μA（典型值），当CHIP_EN = 0（保留数据）
  • 有源：当LED电流 = 25.5mA时，INOR = 0.4mA（典型值）
• 模拟调光（电流增益控制）
  • 全局 1 位最大电流 （MC）：25.5mA 或 51mA
  • 单独的 8 位点电流 （DC） 设置
• PWM调光高达无噪声24kHz
  • 单独的 8 位 PWM 调光分辨率
  • 线性或指数调光曲线
• 自主动画引擎控制
• 单独的 LED 点开/短检测
• 集成去重影功能
• 1MHz（最大）I2C接口
• –40°C 至 85°C 工作温度范围

参数

方框图

?1. 产品概述?
LP5810是德州仪器（TI）推出的4通道RGBW LED驱动芯片，具备自主动画引擎控制功能。核心特性包括：

• ?工作电压?：2.7V至5.5V（VCC逻辑引脚兼容1.8V/3.3V/5V）
• ?电流精度?：每通道恒流范围0.1mA~51mA，器件间误差±5%，通道间误差±5%
• ?超低功耗?：待机电流26μA（典型值），工作电流0.4mA（LED电流25.5mA时）
• ?调光控制?：支持模拟调光（8位点电流DC）和PWM调光（24kHz无噪声频率，8位分辨率）
• ?动画引擎?：内置自主动画控制单元，支持复杂灯光效果编程

?2. 关键特性?

• ?多模式调光?
  • 全局1位最大电流（MC）控制（25.5mA或51mA）
  • 独立8位点电流（DC）调节（256级）
  • PWM调光支持线性/指数曲线，可配置相位对齐
• ?动画引擎?
  • 支持3个动画单元（AEU）和2个暂停单元（APU）组合
  • 可编程时间范围0~8秒（16级），支持无限循环播放
• ?保护功能?
  • LED开路/短路检测（LOD/LSD）
  • 热关断保护（阈值150°C，恢复130°C）
  • 集成消隐（De-ghosting）功能

?3. 应用场景?

• 便携设备：TWS耳机充电仓、智能手表、电子烟
• 消费电子：VR头显、RGB鼠标、智能音箱
• 工业与IoT：电子标签、视频门铃、路由器指示灯

?4. 封装与版本?

• ?封装选项?：
  • 9引脚DSBGA（1.43mm×1.34mm）
  • 8引脚WSON（3mm×3mm）
• ?版本区分?：4种材料版本（A/B/C/D），通过I2C地址位4/3区分

?5. 设计要点?

• ?布局建议?：输入电容需靠近VCC/GND引脚，输出走线短而宽
• ?编程流程?：
  1. 上电后配置chip_en=1初始化
  2. 设置调光模式、电流/PWM参数
  3. 发送更新命令（update_cmd）生效配置

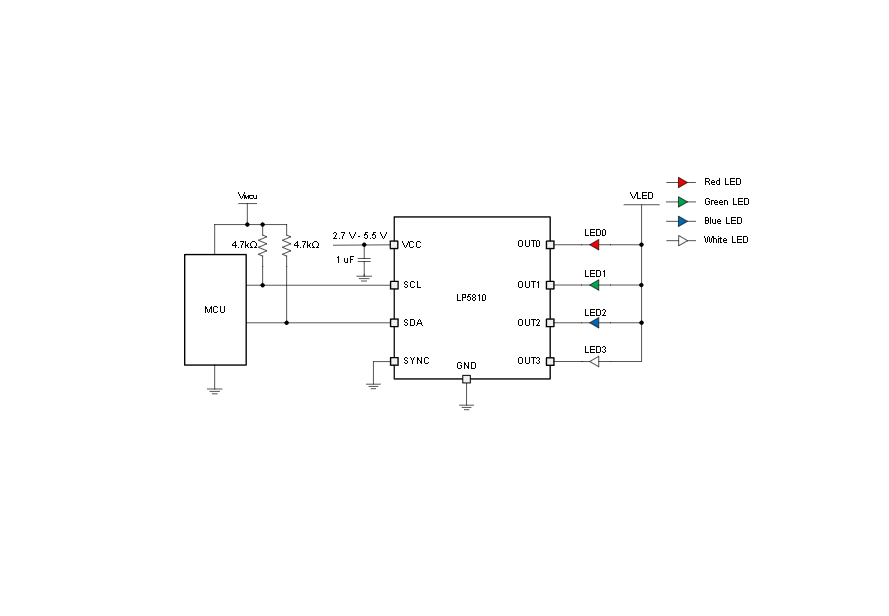

• ?典型电路?：支持MCU通过I2C控制，同步信号（SYNC）可多芯片联动

?6. 电气参数?

• ?ESD防护?：HBM ±4000V，CDM ±1000V
• ?时序要求?：I2C标准模式（100kHz）、快速模式（400kHz）、快速+模式（1MHz）

该文档完整覆盖了LP5810的硬件设计、寄存器配置、保护机制及应用示例，适用于需要高精度LED驱动和动态灯光效果的嵌入式系统设计。
