TPS38700电源时序控制器技术文档总结

TPS38700器件是一款集成多通道电压定序器，具有窗口看门狗和I2C可编程，采用24引脚4mm x 4mm VQFN封装。

该多通道电压定序器专为需要精确上电和/或断电排序的系统而设计，可与多通道电压监控器连接。该器件默认为预编程的OTP选项，但I2C可以根据需要对上电和断电序列、看门狗设置和序列时序选项进行重新编程。

灵活且可编程的电压轨排序功能、低静态电流和小尺寸使该器件能够满足大多数应用要求。TPS38700设计用于与TPS389006/TPS3890008等监控部件一起使用。
*附件：tps38700.pdf

特性

• 输入电压范围：2.2V 至 5.5V
• 欠压锁定 （UVLO）：2.0V
• 低静态电流：35μA（典型值）
• 窗口看门狗
• 独立复位
• 独立近红外
• NVM错误检查
  • 1 位纠错
  • 2 位错误检测
• 寄存器映射上的 CRC 错误检查
• 备用电池
• 晶体振荡器选项
• I2C 可编程序列
• RTC时钟闹钟功能
• 设计用于与TPS389006/TPS389008等多通道监控器一起使用，并用于完整的多通道监控和排序情况

参数

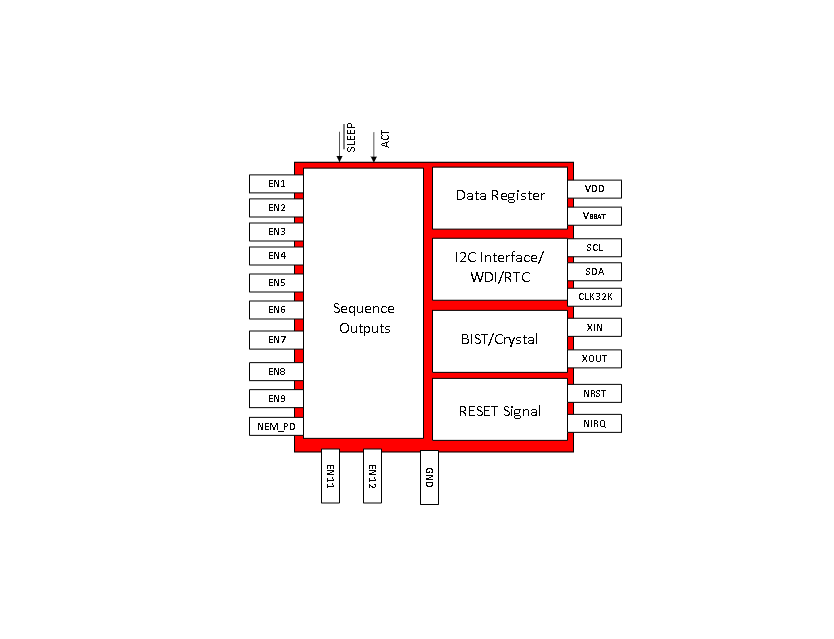

方框图

1. ?设备概述?

• ?型号?：TPS38700，支持I2C编程的12通道电源时序控制器。
• ?封装?：24引脚VQFN（4mm x 4mm）。
• ?关键特性?：
  • 输入电压范围：2.2V至5.5V，支持电池备份（VBBAT）。
  • 低静态电流：典型值35?A。
  • 集成窗口看门狗、独立复位（NRST）和中断（NIRQ）功能。
  • 支持NVM错误检查（1位纠错，2位检测）和寄存器映射的CRC校验。
  • 可编程电源时序（通过I2C接口），支持实时时钟（RTC）报警功能。

2. ?应用场景?

• ?医疗与工业机器人?：需精确电源管理的多通道监控系统。
• ?多轨电压系统?：与TPS389006/389008等多通道监控器件配合使用。

3. ?功能描述?

• ?电源时序控制?：支持上电（Power-Up）、下电（Power-Down）、睡眠（Sleep）及唤醒（Exit Sleep）的独立时序配置，通过寄存器（如PWR_ENx、SLP_ENx）编程。
• ?紧急电源管理?：当VDD低于UVLO阈值时，触发紧急下电序列（Sequence 2），切换至备份电源（VBBAT ≥ 1.85V）。
• ?故障保护?：
  • 热关断（TSD）、LDO故障检测、看门狗超时等触发失效安全状态（FAILSAFE）。
  • 中断状态通过INT_SRC1/2寄存器报告，NIRQ引脚输出低电平告警。

4. ?I2C接口?

• ?寄存器配置?：提供完整的寄存器映射（如时序控制、RTC设置、看门狗配置），支持PEC（包错误检查）增强通信可靠性。
• ?地址分配?：默认I2C地址为0x3C，可通过NVM配置。

5. ?时钟与RTC?

• ?CLK32K输出?：支持外部晶振（32.768kHz），精度±100ppm，内置频率故障检测（偏差超±10%触发中断）。
• ?RTC功能?：支持定时唤醒（RTC_WAKE）和自主上电（RTC_PU）。

6. ?封装与布局?

• ?引脚配置?：24引脚VQFN，含EN1-EN12使能输出、NRST/NIRQ、I2C（SCL/SDA）等。
• ?布局建议?：
  • 电源旁路电容靠近VDD引脚以减少噪声。
  • 敏感模拟信号线与数字信号线隔离，避免交叉干扰。

7. ?典型应用?

• ?多轨电源序列?：如图8-1所示，搭配DC/DC转换器和电压监控器，确保SOC电源轨按需时序启停。
• ?时序参数?：支持自定义时间槽（125μs至2.5s），通过SEQ_USLOT和SEQ_DSLOT寄存器配置。
