TPS38700S-Q1 器件是一款集成多通道电压定序器，具有窗口看门狗和 I 2C 可编程功能，采用 24 引脚 4 mm x 4 mm VQFN 封装。

该多通道电压定序器是需要精确上电和/或断电排序的系统的绝佳选择，并且可以与多通道电压监控器连接。该器件默认为预编程的OTP选项，但如果需要，I 2C可以重新编程上电和断电序列、看门狗设置和序列时序选项。
*附件：tps38700s-q1.pdf

灵活且可编程的电压轨排序功能、低静态电流和小尺寸使该器件能够满足大多数应用要求。

TPS38700S-Q1 上的 SYNC 使设计人员能够更好地控制其系统的上电方式。TPS38700S-Q1 仅在电流轨使用 SYNC 信号通电到可接受的水平时才触发以下使能信号来实现这一点。此外，TPS38700S-Q1 允许自定义延迟选项。TPS38700S-Q1 设计用于与 TPS389006 -Q1 一起使用。

特性

AEC-Q100 符合以下标准：
- 器件温度等级 1：–40°C 至 +125°C
最先进 SoC 的排序
- 能够对多达 6 个电源轨进行排序
- 上电/断电定时序列可通过 I2C 编程
  - 125 US 至 64 ms（以 125 us 步长为单位）
  - 500 us 至 25 ms（以 500 us 步长为单位）
系统稳健性
- /漏极开路 NIRQ，可在运行错误期间将系统锁存到安全状态
- 与多通道监控器（如带同步引脚的 TPS389006 -Q1）连接，以实现全电压监控和排序情况
- 电池备用功能，用于在断电事件期间报告诊断错误
- 高温环境下的器件热关断

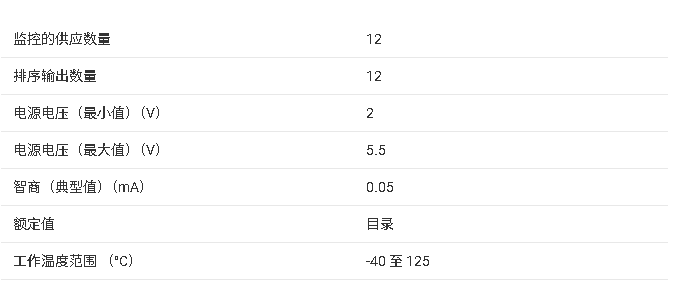

参数

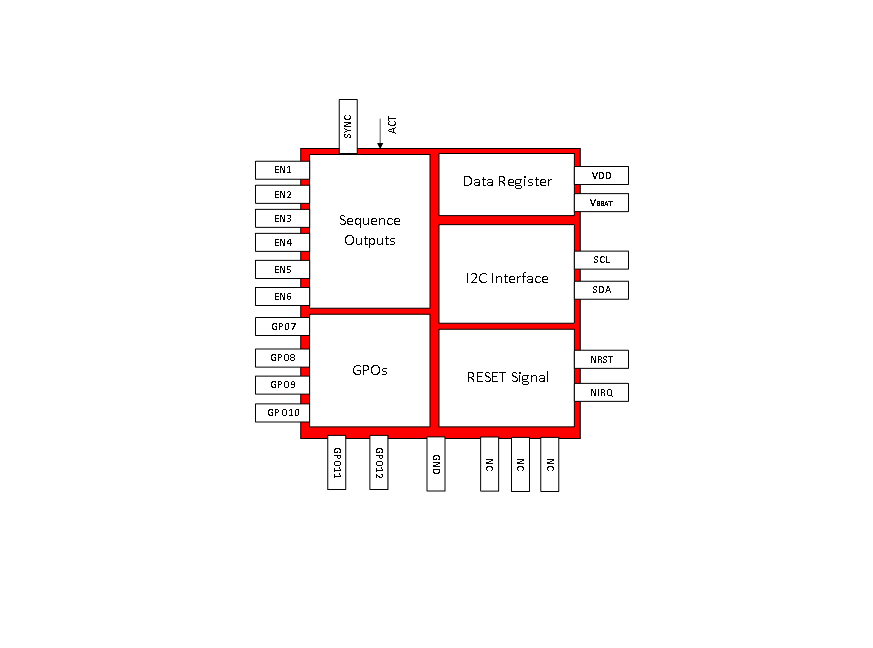

方框图

?1. 产品概述?
TPS38700S-Q1是一款支持I2C编程的多通道电源时序控制器，专为汽车及高可靠性应用设计，符合AEC-Q100 Grade 1标准（-40°C至125°C）。其主要功能包括：

?6通道电源序列控制?：支持可编程的上电/下电时序，通过I2C配置延时（125μs至64ms步进）。
? 同步功能（SYNC） ?：与多通道监控器（如TPS389006-Q1）配合，确保电压轨按需顺序启动/关闭。
?系统鲁棒性?：集成低电平有效的NIRQ中断引脚、热关断保护及备份电池支持（VBBAT 1.8V-5.5V）。

?2. 关键特性?

?时序灵活性?：时序步长可选250μs或1000μs，支持自定义延时。
?监控集成?：通过SYNC引脚与TPS389006-Q1联动，实现电压阈值触发的精确时序控制。
?低功耗设计?：工作电流低至45μA（VDD=5.5V时），备份模式下35μA。
?封装?：24引脚VQFN（4mm×4mm），紧凑布局适合空间受限场景。

?3. 应用场景?

高级驾驶辅助系统（ADAS）
汽车摄像头模块
FPGA/微处理器电源管理
多电压轨复杂系统

?4. 功能描述?

?电源序列控制?：
- ?上电流程?：ACT引脚置高后，依次触发ENx信号，通过SYNC确认前级电压达标后启动下一级。
- ?下电流程?：ACT置低后反向关闭ENx，SYNC监测电压降至阈值后执行下一步。
?紧急下电?：VDD低于UVLO时，快速断言NRST并关闭ENx。
?I2C接口?：支持1MHz速率，可实时配置时序参数、监控状态及清除故障标志。
