TPS38700-Q1 电源供应序列器总结

TPS38700-Q1器件是一款集成多通道电压定序器，具有窗口看门狗和I2C可编程，采用24引脚4mm x 4mm VQFN封装。

该多通道电压定序器专为需要精确上电和/或断电排序的系统而设计，可与多通道电压监控器连接。该器件默认为预编程的OTP选项，但I2C可以根据需要对上电和断电序列、看门狗设置和序列时序选项进行重新编程。
*附件：tps38700-q1.pdf

灵活且可编程的电压轨排序功能、低静态电流和小尺寸使该器件能够满足大多数应用要求。TPS38700设计用于与TPS389006/TPS3890008等监控部件一起使用。

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级 1：–40°C 至 +125°C
  • 设备 HBM ESD 分类 2 级
  • 设备 CDM ESD 分类等级 C7B
• 功能安全 - 合规
  • 专为功能安全应用而开发
  • 可根据要求提供有助于 ISO 26262 系统设计的文档
  • 系统能力高达 ASIL D
  • 硬件能力高达 ASIL B
• 输入电压范围：2.2V 至 5.5V
• 欠压锁定 （UVLO）：2.0V
• 低静态电流：35μA（典型值）
• 窗口看门狗
• 独立复位
• 独立近红外
• NVM错误检查
  • 1 位纠错
  • 2 位错误检测
• 寄存器映射上的 CRC 错误检查
• 备用电池
• 晶体振荡器选项
• I2C 可编程序列
• RTC时钟闹钟功能
• 设计用于与TPS389006/TPS389008等多通道监控器一起使用，并用于完整的多通道监控和排序情况

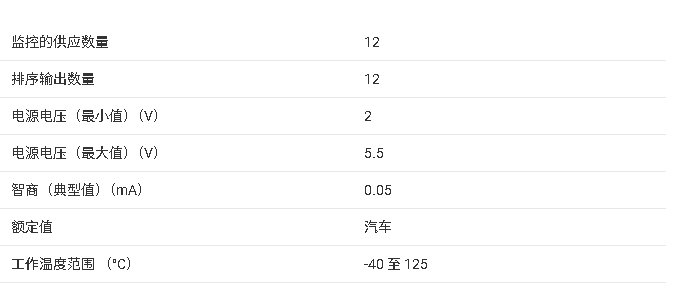

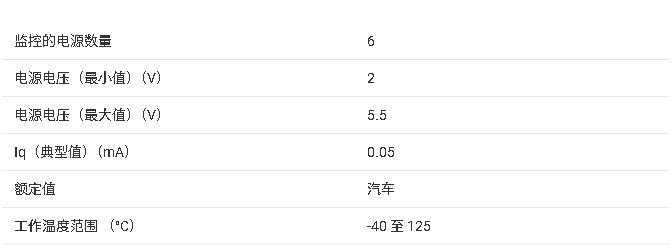

参数

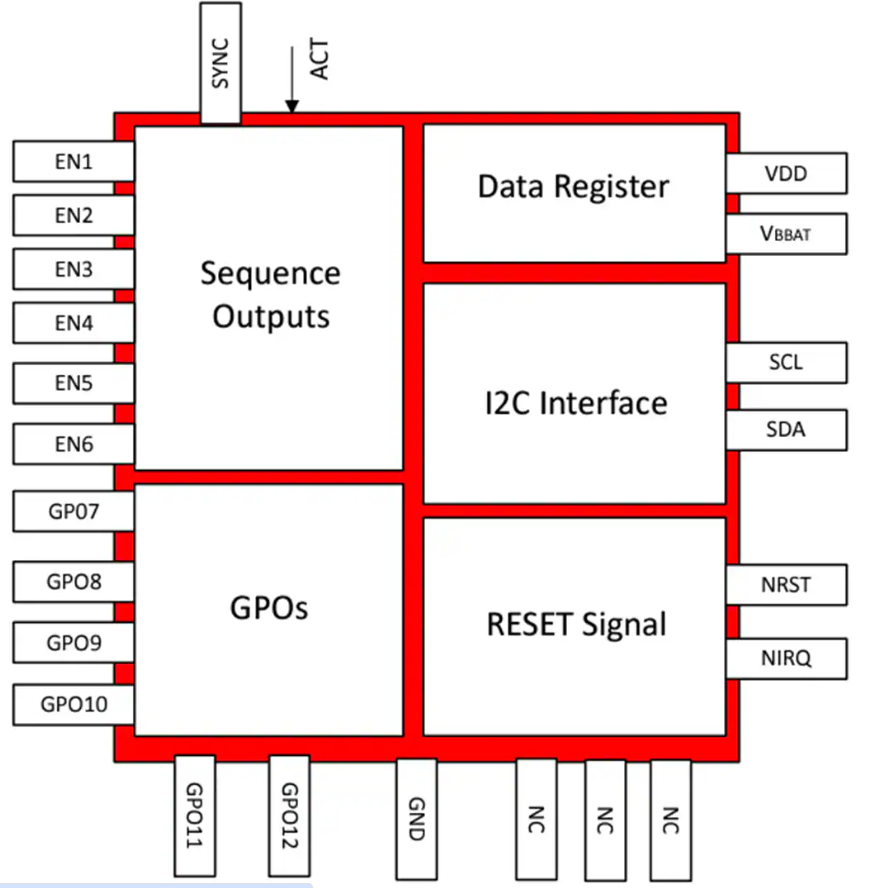

方框图

概述

TPS38700-Q1是一款集成多通道电压序列器，具有窗口看门狗和I2C可编程功能，采用24引脚4mm x 4mm VQFN封装。该器件专为需要精确电源上电/断电序列的系统设计，可与多通道电压监控器(如TPS389006/TPS389008)配合使用。

主要特性

• ?汽车级认证?：符合AEC-Q100 Grade 1标准(-40°C至+125°C)
• ?功能安全?：支持ASIL D系统设计和ASIL B硬件能力
• ?宽输入电压范围?：2.2V至5.5V
• ?低静态电流?：典型35μA
• ?可编程序列?：通过I2C可重新编程上电/断电序列、看门狗设置和时序选项
• ?错误检测?：包括NVM错误检查(1位纠错/2位检测)、寄存器映射CRC检查
• ?备用电池支持?：具有电池备份功能
• ?RTC功能?：32kHz时钟报警功能

应用领域

• 高级驾驶辅助系统(ADAS)
• 需要多通道电压监控和排序的场景
• 功能安全关键应用

功能描述

1. ?状态机?：包含OFF、BACKUP、FAILSAFE、SHDNx、ACTIVE和SLEEP等多种状态
2. ? 内置自检(BIST) ?：在POR或特定条件下执行，确保设备功能正常
3. ?时钟输出?：提供精确的32kHz时钟(CLK32K)，支持外部晶体振荡器
4. ?序列控制?：
   • 支持上电(Sequence 1)、紧急断电(Sequence 2)、睡眠进入/退出等多种序列
   • 每个ENx引脚可独立配置时序
5. ?I2C接口?：支持标准、快速和快速+模式，最高1MHz时钟频率
6. ?看门狗定时器?：可配置窗口看门狗功能
7. ? 实时时钟(RTC) ?：支持定时和报警功能

封装与引脚

• 24引脚VQFN封装(4mm x 4mm)
• 引脚功能包括12个ENx输出、NRST/NIRQ、SLEEP/ACT控制、I2C接口等

寄存器系统

设备提供丰富的寄存器配置，包括：

• 中断和状态寄存器
• 控制和配置寄存器
• 序列定时寄存器
• RTC和看门狗寄存器
• 保护寄存器

典型应用

TPS38700-Q1典型应用于汽车电子系统，与多通道电压监控器配合，为SOC/FPGA等器件提供精确的电源序列控制，确保系统可靠启动和关闭。

该器件结合了高灵活性、低功耗和小尺寸特点，适用于大多数需要精确电源管理的汽车电子应用场景。
