LM234系列 100°C 3 引脚可调电流源技术手册

LM134/LM234/LM334 是 3 端子可调电流源，具有 10,000：1 的工作电流范围、出色的电流调节和 1V 至 40V 的宽动态电压范围。电流由一个外部电阻器建立，无需其他部件。初始电流精度为 ±3%。LM134/LM234/LM334 是真正的浮动电流源，没有单独的电源连接。此外，高达 20V 的反向施加电压将仅消耗几十微安的电流，使这些器件能够在交流应用中充当整流器和电流源。
*附件：lm234.pdf

LM134 中用于建立工作电流的检测电压在 25°C 时为 64mV，与绝对温度 （°K） 成正比。因此，最简单的外部电阻连接可产生温度依赖性为 ≈+0.33%/°C 的电流。通过添加一个额外的电阻器和一个二极管，可以获得零漂移作。

电流源的应用包括偏置网络、浪涌保护、低功耗基准、斜坡生成、LED 驱动器和温度传感。LM234-3 和 LM234-6 被指定为真正的温度传感器，可确保初始精度分别为 ±3°C 和 ±6°C。这些器件是远程检测应用的理想选择，因为长线路中的串联电阻不会影响精度。此外，只需要 2 根电线。

LM134的额定温度范围为?55°C至+125°C，LM234的额定温度范围为?25°C至+100°C，LM334的额定温度范围为0°C至+70°C。 这些器件采用 TO 密封、TO-92 和 SOIC-8 塑料封装。

特性

• 工作电压范围为 1V 至 40V
• 0.02%/V 电流调节
• 可编程范围为1μA至10mA
• 真正的 2 端子作
• 可作为完全指定的温度传感器提供
• ±3% 初始精度

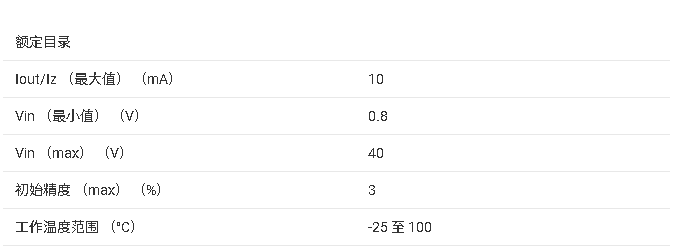

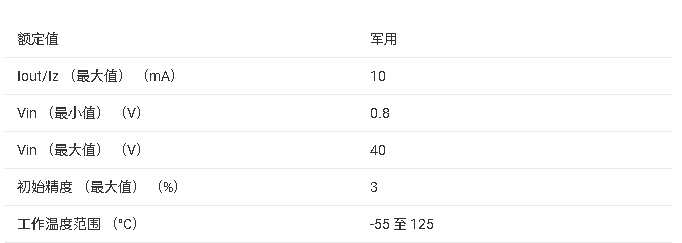

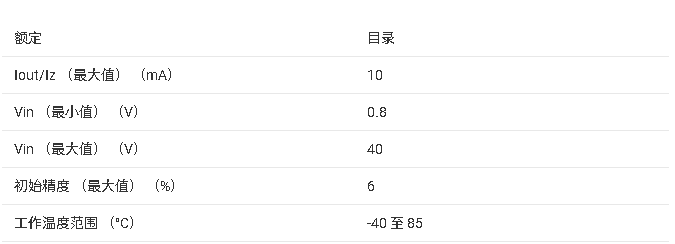

参数

方框图

?1. 产品概述?
LM134/LM234/LM334是德州仪器（TI）推出的三端可调电流源，具有以下核心特性：

• ?宽电压范围?：1V至40V工作电压。
• ?高精度调节?：0.02%/V电流调节率，初始精度±3%。
• ?可编程电流?：1μA至10mA范围，仅需一个外部电阻设定。
• ?温度传感功能?：输出电流与绝对温度（°K）成正比，适用于温度传感应用。
• ?封装选项?：TO金属罐、TO-92塑料及SOIC-8封装，覆盖工业级（LM134：-55°C125°C）、商业级（LM234：-25°C100°C）和民用级（LM334：0°C~70°C）温度范围。

?2. 关键特性详解?

• ?电流设定公式?：
  • 基础电路电流由外部电阻RSET决定，计算公式为：ISET=67.7 mVRSET(@25°C)ISET ? =RSET?67.7** mV?**(@25°C)
  • 温度系数：+0.336%/°C（227μV/°C）。
• ?温度补偿?：
  • 通过添加二极管和电阻可构建零温度系数电流源（如图15），抵消LM134的正温度系数与二极管的负温度系数。
• ?热管理?：
  • 大电流（>100μA）时需考虑热效应，TO封装可通过散热改善调节性能。

?3. 典型应用电路?

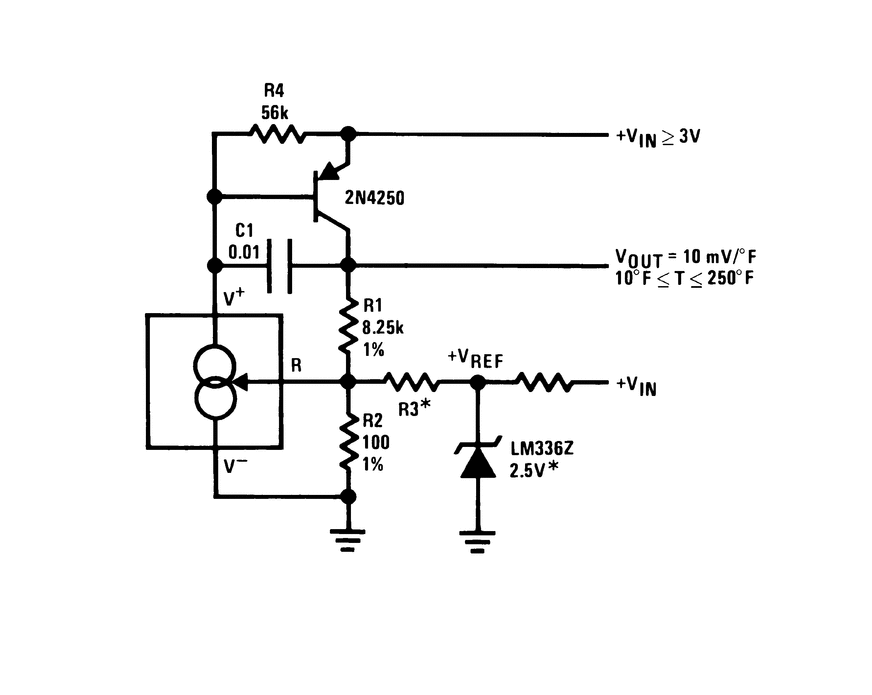

• ?温度传感器?（图16-18）：远程温度监测，利用电流模式抗线路电阻干扰。
• ?高阻抗电流源?（图30）：通过FET缓冲降低输出电容至3pF以下。
• ?负阻抗生成?（图31）：用于特殊电路设计。
• ?浪涌保护与限流?（图32）：抑制短路电流。

?4. 设计注意事项?

• ?热敏电阻选择?：推荐金属膜电阻（<20ppm/°C）以保持温度传感精度。
• ?布局优化?：
  • 避免长引线电阻（0.7Ω接触电阻会导致1mA时1%误差）。
  • 禁用插座以减少接触电阻。
• ?噪声控制?：电流噪声约为晶体管散粒噪声的4倍，需评估对放大电路的影响。

?5. 封装与订购信息?

• ?封装类型?：包括TO-92、SOIC-8及TO金属罐，部分型号支持卷带包装（如LM334MX/NOPB）。
• ?型号后缀?：
  • LM234-3/LM234-6：专为温度传感优化，初始精度±3°C/±6°C。
  • 后缀“/NOPB”表示无铅封装。
