LM334系列 0°C 至 70°C 3 引脚可调电流源技术手册

LM134/LM234/LM334 是 3 端子可调电流源，具有 10,000：1 的工作电流范围、出色的电流调节和 1V 至 40V 的宽动态电压范围。电流由一个外部电阻器建立，无需其他部件。初始电流精度为 ±3%。LM134/LM234/LM334 是真正的浮动电流源，没有单独的电源连接。此外，高达 20V 的反向施加电压将仅消耗几十微安的电流，使这些器件能够在交流应用中充当整流器和电流源。
*附件：lm334.pdf

LM134 中用于建立工作电流的检测电压在 25°C 时为 64mV，与绝对温度 （°K） 成正比。因此，最简单的外部电阻连接可产生温度依赖性为 ≈+0.33%/°C 的电流。通过添加一个额外的电阻器和一个二极管，可以获得零漂移作。

电流源的应用包括偏置网络、浪涌保护、低功耗基准、斜坡生成、LED 驱动器和温度传感。LM234-3 和 LM234-6 被指定为真正的温度传感器，可确保初始精度分别为 ±3°C 和 ±6°C。这些器件是远程检测应用的理想选择，因为长线路中的串联电阻不会影响精度。此外，只需要 2 根电线。

LM134的额定温度范围为?55°C至+125°C，LM234的额定温度范围为?25°C至+100°C，LM334的额定温度范围为0°C至+70°C。 这些器件采用 TO 密封、TO-92 和 SOIC-8 塑料封装。

特性

• 工作电压范围为 1V 至 40V
• 0.02%/V 电流调节
• 可编程范围为1μA至10mA
• 真正的 2 端子作
• 可作为完全指定的温度传感器提供
• ±3% 初始精度

参数

方框图

?1. 产品概述?
LM134/LM234/LM334是德州仪器（TI）生产的三端可调电流源，具有以下核心特性：

• ?宽电压范围?：1V至40V工作电压。
• ?高精度调节?：电流调节精度达0.02%/V，初始精度±3%。
• ?可编程电流?：通过外部电阻设置，范围1μA至10mA。
• ?温度传感功能?：输出电流与绝对温度（°K）成正比，适合温度传感应用。
• ?封装选项?：提供TO金属罐、TO-92塑料封装及SOIC-8表面贴装。

?2. 关键特性?

• ?电流设置公式?：基本电路（图13）中，电流由公式 ISET = 67.7 mV/RSET @ 25°C 确定，温度系数为+0.336%/°C。
• ?温度补偿?：通过添加二极管和电阻可抵消正温度系数（图15），实现零温度系数电流源。
• ?低电容设计?：内置15pF shunt电容，通过FET缓冲可降至3pF以下。

?3. 应用场景?

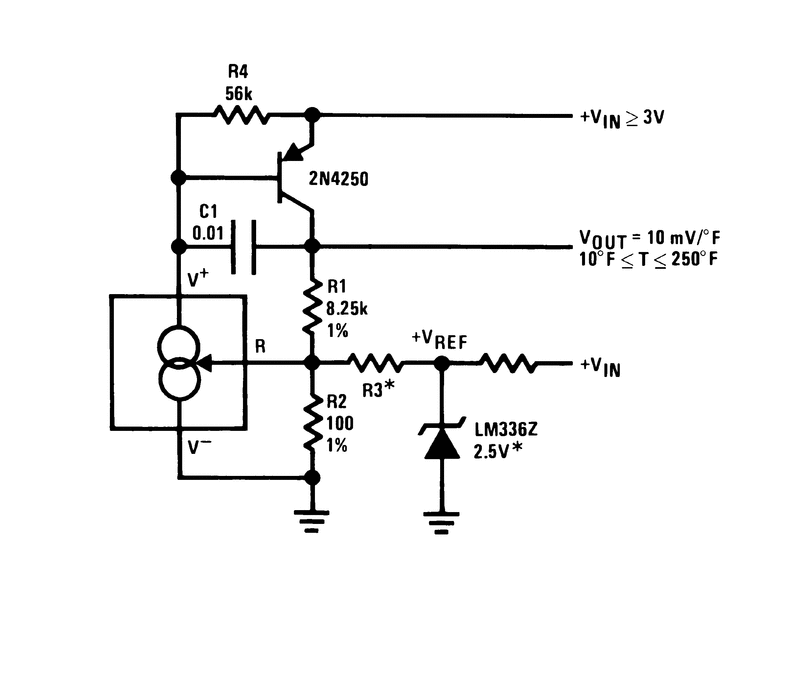

• ?温度传感?：远程测温（仅需2线连接），校准简化（单点增益调整即可修正斜率误差）。
• ?电流源/负载?：适用于偏置网络、浪涌保护、LED驱动、斜坡生成等。
• ?参考电压?：配合电阻网络可生成1.2V低温漂参考电压（图25、图26）。

?4. 设计注意事项?

• ?热管理?：当ISET >100μA时，需考虑内部发热对电流调节的影响（TO封装可通过散热改善）。
• ?噪声与阻抗?：电流噪声约为晶体管散粒噪声的4倍；输出阻抗受外部电阻影响，可通过负电阻补偿（图18）。
• ?引脚电阻?：接触电阻需<0.7Ω以避免1mA级电流误差。

?5. 典型电路示例?

• ?基本电流源?（图21）：单电阻配置，适用于简单应用。
• ?负阻抗生成?（图31）：通过反馈网络实现高阻抗特性。
• ?电流限制器?（图32）：保护设备免受短路冲击。

?6. 封装与订购信息?

• ?型号后缀?：LM134（-55°C至+125°C）、LM234（-25°C至+100°C）、LM334（0°C至+70°C）。
• ?封装代码?：TO-92（LP）、SOIC-8（D）、TO金属罐（NDV）。
