TL431C 2% 可调精密分流调节器技术手册

TL431 和 TL432 器件是三端可调并联稳压器，在适用的汽车、商业和军用温度范围内具有指定的热稳定性。输出电压可以设置为 Vref（约 2.5V）和 36V 之间的任何值，并带有两个外部电阻。这些器件的典型输出阻抗为 0.2Ω。有源输出电路提供非常尖锐的导通特性，使这些器件成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。TL432 器件具有与 TL431 器件完全相同的功能和电气规格，但 DBV、DBZ 和 PK 封装具有不同的引脚排列。

TL431 和 TL432 器件均提供三个等级，B、A 和标准等级的初始容差（25°C 时）分别为 0.5%、1% 和 2%。此外，低输出漂移与温度的关系验证了在整个温度范围内的良好稳定性。
*附件：tl431c.pdf

TL43xxC 器件的工作温度范围为 0°C 至 70°C，TL43xxI 器件的工作温度范围为 –40°C 至 85°C，TL43xxQ 器件的工作温度范围为 –40°C 至 125°C。

特性

• 25°C 时的基准电压容差
  • 0.5%（B级）
  • 1%（A级）
  • 2%（标准级）
• 可调输出电压：Vref 至 36V
• 工作温度范围为 ?40°C 至 125°C
• 典型温度漂移 （TL43xB）
  • 6mV（C温度）
  • 14mV（I 温度，Q 温度）
• 低输出噪声
• 0.2Ω典型输出阻抗
• 灌电流能力：1mA 至 100mA

参数

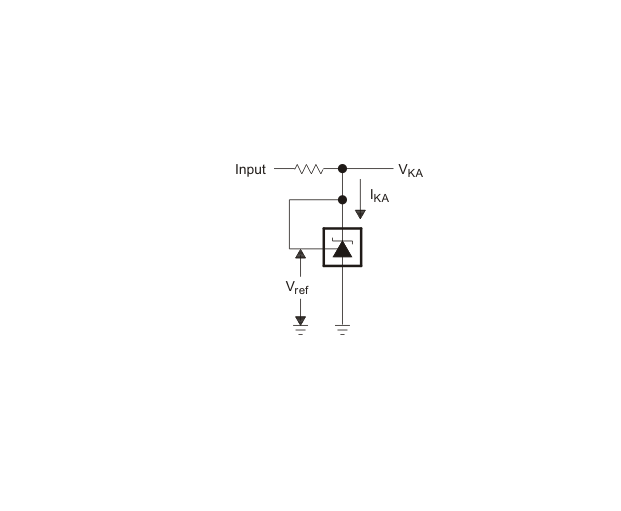

方框图

?1. 产品概述?

• ?型号?：TL431（标准引脚）和TL432（引脚功能与TL431相同，但REF与CATHODE引脚位置互换）。
• ?类型?：三端可调并联稳压器，可替代齐纳二极管，用于电压基准、电源调节等场景。
• ?关键特性?：
  • 输出电压范围：Vref（约2.5V）至36V，通过外部电阻调节。
  • 初始精度：0.5%（B级）、1%（A级）、2%（标准级）。
  • 工作温度：-40°C至125°C（Q级），支持工业、汽车等严苛环境。
  • 低动态阻抗（0.2Ω典型值），低噪声，灌电流能力1mA至100mA。

?2. 主要参数?

• ?电气特性?：
  • ? 参考电压（Vref） ?：2.440V至2.550V（25°C，具体取决于等级）。
  • ?温度漂移?：TL43xB典型值为6mV（C级）至14mV（Q级）。
  • ? 最小阴极电流（Imin） ?：0.4mA至1mA（确保稳压功能）。
• ?封装选项?：SOT-23、SOIC、PDIP、SOT-89等，支持不同引脚配置。

?3. 典型应用?

• ?电压基准?：通过电阻分压网络设置输出电压（公式：Vo = Vref × (1 + R1/R2)）。
• ?比较器?：利用内部2.5V基准实现快速电压监测。
• ?电源管理?：
  • 线性稳压器（如搭配LM317）。
  • 开关电源反馈环路（如PWM控制器）。
  • 过压保护（“撬棍”电路）。

?4. 设计注意事项?

• ?稳定性?：需避免容性负载引发振荡（参考数据手册中的稳定性边界图表）。
• ?精度优化?：选择高精度电阻（如0.1%）以减少分压误差。
• ?布局建议?：旁路电容靠近器件，大电流路径需宽走线。

?5. 文档结构?

• ?核心章节?：
  • 特性与参数（第1-6章）。
  • 引脚功能与封装（第5章）。
  • 应用电路示例（第9章，含原理图及设计公式）。
• ?附录?：机械尺寸、订购型号后缀说明（如TL431ACPK表示A级精度、SOT-89封装）。
