TL431 可调精密分流调节器技术手册

TL431 和 TL432 器件是三端可调并联稳压器，在适用的汽车、商业和军用温度范围内具有指定的热稳定性。输出电压可以设置为 Vref（约 2.5V）和 36V 之间的任何值，并带有两个外部电阻。这些器件的典型输出阻抗为 0.2Ω。有源输出电路提供非常尖锐的导通特性，使这些器件成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。TL432 器件具有与 TL431 器件完全相同的功能和电气规格，但 DBV、DBZ 和 PK 封装具有不同的引脚排列。

TL431 和 TL432 器件均提供三个等级，B、A 和标准等级的初始容差（25°C 时）分别为 0.5%、1% 和 2%。此外，低输出漂移与温度的关系验证了在整个温度范围内的良好稳定性。

TL43xxC 器件的工作温度范围为 0°C 至 70°C，TL43xxI 器件的工作温度范围为 –40°C 至 85°C，TL43xxQ 器件的工作温度范围为 –40°C 至 125°C。
*附件：tl431.pdf

特性

• 25°C 时的基准电压容差
  • 0.5%（B级）
  • 1%（A级）
  • 2%（标准级）
• 可调输出电压：Vref 至 36V
• 工作温度范围为 ?40°C 至 125°C
• 典型温度漂移 （TL43xB）
  • 6mV（C温度）
  • 14mV（I 温度，Q 温度）
• 低输出噪声
• 0.2Ω典型输出阻抗
• 灌电流能力：1mA 至 100mA

参数

方框图

?1. 核心特性?

• ?电压基准?：提供2.5V基准电压，支持A（1%）、B（0.5%）、标准（2%）三种精度等级。
• ?可调输出?：通过外部电阻配置，输出电压范围从Vref（约2.5V）至36V。
• ?温度稳定性?：工作温度覆盖-40°C至125°C，典型温漂低至6mV（C级）或14mV（I/Q级）。
• ?低噪声与阻抗?：输出噪声低，动态阻抗典型值0.2Ω，灌电流能力1mA至100mA。

?2. 关键应用领域?

• ?电源管理?：机架服务器电源、工业AC/DC转换器、笔记本适配器设计。
• ?电机驱动?：交流逆变器、VF驱动器、伺服驱动控制模块。
• ?替代齐纳二极管?：适用于板载稳压、可调电源、开关电源等场景。

?3. 功能描述?

• ?三端结构?：阴极（CATHODE）、参考端（REF）、阳极（ANODE），支持TL431（标准引脚）和TL432（引脚兼容但功能相同）。

?4. 电气特性?

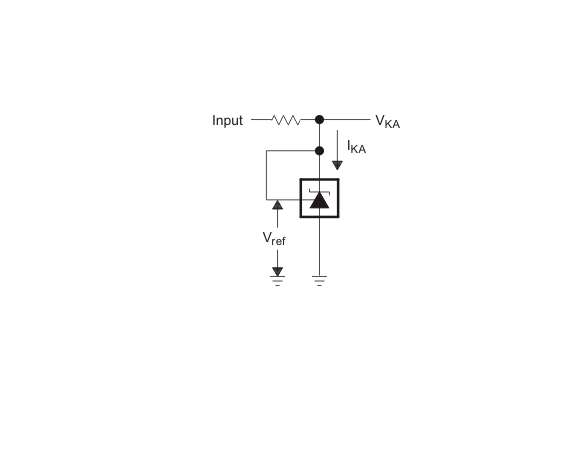

• ?参考电压?：典型值2.495V，范围2.44V至2.55V（25°C）。
• ?温度系数?：B级器件温漂最优，全温度范围偏差±14mV（Q级）。
• ?动态响应?：快速启动时间（约2V后趋于稳定），支持高频应用（如PWM转换器）。

?5. 封装与选型?

• ?封装选项?：SOT-23、SOIC、PDIP、SOT-89等，引脚配置因型号（TL431/TL432）和封装不同。
• ?型号后缀?：
  • ?精度?：A（1%）、B（0.5%）、无后缀（2%）。
  • ?温度范围?：C（0°C70°C）、I（-40°C85°C）、Q（-40°C~125°C）。

?6. 典型电路示例?

• ?比较器模式?：集成基准电压，用于电压监控或逻辑电平转换。
• ?并联稳压器?：搭配电阻网络实现精密电压调节（如图9-3）。
• ?高电流稳压?：外接晶体管扩展输出电流（如图9-5）。

?7. 设计注意事项?

• ?稳定性?：负载电容需参考稳定性边界图（图6-16/18）以避免振荡。
• ?布局建议?：旁路电容靠近器件，电流走线宽度需满足载流需求。
