?TL7726 HEX CLAMPING CIRCUITS 技术文档总结

TL7726 由六个相同的箝位电路组成，用于监控输入电压相对于参考值 REF。对于输入电压 （V 我 ）在GND到我 < GND 或 V我当它们具有非常低的阻抗并且可以吸收高达 25 mA 的电流时，> REF。

这些特性使 TL7726 成为 CMOS 半导体器件在存在较大正负瞬变的环境中的保护器件的理想选择，以保护汽车或工业系统中的模数转换器。箝位电路的使用可防止潜在的闩锁。
*附件：tl7726.pdf

该TL7726C的特性是在 0°C 至 70°C 的温度范围内工作。该TL7726I的特性是在 -40°C 至 85°C 的温度范围内工作。该TL7726Q的特性是在 -40°C 至 125°C 的温度范围内工作。

特性

• 防止闩锁
• 活动状态下的 25 mA 电流吸收
• 待机状态下的功耗小于 1 mW
• 非常适合在发生大瞬态尖峰的环境中应用
• 在所有容性负载值下稳定运行
• 无输出过冲

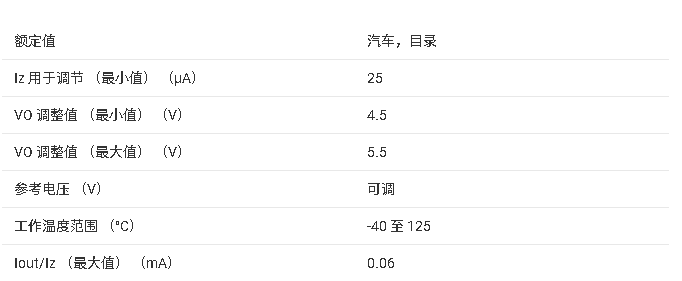

参数

?1. 产品概述?

TL7726是一款六通道钳位电路芯片，专为保护CMOS器件免受瞬态电压冲击设计，具有以下核心特性：

• ?保护功能?：防止闩锁效应（Latch-Up），适用于存在正/负大瞬态电压的环境（如汽车、工业系统）。
• ?电气特性?：
  • 激活状态下可吸收25mA电流（当输入电压VI < GND或VI > REF时）。
  • 待机状态下阻抗极高，功耗低于1mW（输入电压在GND至REF范围内时电流<10?A）。
• ?稳定性?：支持任意容性负载，无输出过冲。

?2. 关键参数?

• ?工作温度范围?：
  • TL7726C：0°C至70°C
  • TL7726I：-40°C至85°C
  • TL7726Q：-40°C至125°C（工业级扩展型号）
• ?电压范围?：
  • 参考电压（Vref）：4.5V至5.5V（推荐值）
  • 钳位电压容差：±200mV（VIK+/-）
• ?绝对最大额定值?：
  • Vref≤6V，钳位电流≤±50mA，结温≤150°C。

?3. 封装与型号选项?

?4. 典型应用?

• ?保护场景?：用于ADC、微处理器等敏感器件的输入保护（如图3所示）。
• ?设计示例?：当输入电压超过REF+200mV时，钳位电路激活，最大可承受输入电压达255V（假设外部电阻10kΩ）。
