?TL1431/TL1431M精密可编程参考器件技术文档总结

TL1431 器件是一款精密可编程基准电压源，具有指定的热稳定性 在汽车、商业和军用温度范围内。输出电压可以设置为任何 V 之间的值 I（参考文献） （约 2.5 V）和 36 V，带两个外部 电阻。该设备具有典型的 输出阻抗为 0.2 Ω。有源输出电路提供急剧的导通特性，使 该器件是齐纳二极管和其他类型基准应用的绝佳替代品 如板载调节、可调电源、开关电源等。

该TL1431C的特点是在 0°C 的商业温度范围内运行 到 70°C。 该TL1431Q的特点是在 –40°C 至 125°C。 该TL1431M的特点是在整个军用温度范围内运行 –55°C 至 125°C。
*附件：tl1431.pdf

特性

• 0.4% 初始电压容差
• 0.2 Ω典型输出阻抗
• 快速转启 （500 ns）
• 灌电流能力（1 mA 至 100 mA）
• 低基准电流 （REF）

参数

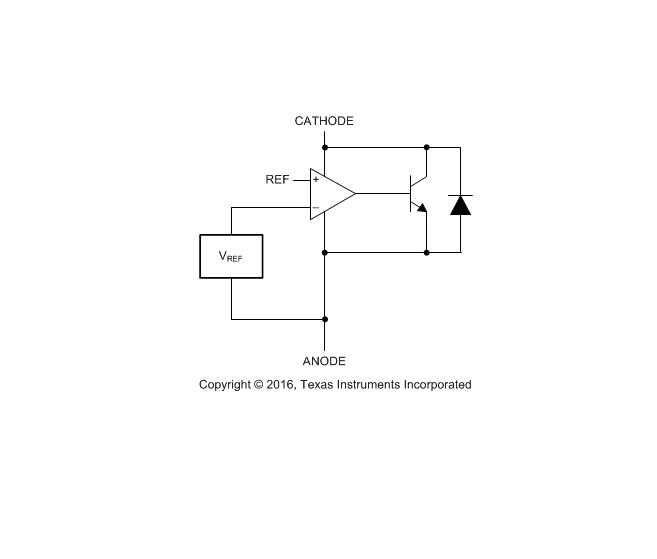

方框图

?

?1. 核心特性?

• ?高精度?：初始电压容差0.4%，典型输出阻抗0.2Ω，参考电压范围2.5V至36V可调。
• ?快速响应?：导通时间500ns，支持1mA至100mA的灌电流能力。
• ?低功耗?：参考电流低至1.5μA（典型值）。
• ?温度稳定性?：覆盖汽车级（-40°C至125°C）、军用级（-55°C至125°C）及商用级（0°C至70°C）温度范围。

?2. 应用场景?

• ?电源管理?：反激式开关电源（SMPS）的次级侧调节、可调电压/电流基准。
• ?替代方案?：齐纳二极管替代、电压监控、集成基准的电压比较器。
• ?工业与汽车?：适用于高可靠性要求的车载、工业及军事应用。

?3. 关键参数?

• ?电气特性?：
  • 参考输入电压（VI(ref)）：2.49V至2.51V（25°C典型值）。
  • 动态阻抗（|zKA|）：0.2Ω（典型值）。
  • 最小阴极电流（Imin）：0.45mA（确保稳压）。
• ?封装选项?：
  • SOIC-8、TSSOP-8、TO-92、CDIP-8及LCCC-20多种封装，满足不同安装需求。

?4. 设计要点?

• ?稳定性?：需避免容性负载引发振荡（参考图12稳定性边界条件）。
• ?布局建议?：旁路电容需贴近器件，电流走线宽度需适配电流密度。
• ?精度校准?：通过外部电阻分压网络调节输出电压时，需考虑电阻精度及温漂影响。

?5. 典型电路示例?

• ?稳压器配置?：通过R1/R2分压设置输出电压，公式为 VO=VREF×(1+R1/R2)VO ? =VREF?×(1+R1/R2)。
• ?系统保护?：支持过压保护（如“撬棒电路”）、精密电流限制及延时触发功能。

?6. 文档更新与支持?

• 包含修订历史（如2016年OCTOBER更新热阻参数）、机械封装数据及TI官方资源链接（设计工具、社区支持等）。

?7. 注意事项?

• ?ESD防护?：器件内置有限ESD保护，存储时需短路引脚或使用导电材料。
• ?军事/航天版本?：TL1431M通过MIL-PRF-38535认证，适用于严苛环境。
