?TL1431-EP精密可编程参考器件技术文档总结

TL1431-EP 器件是一款精密可编程基准电压源，具有指定的热 在军用温度范围内的稳定性。输出电压可以设置为 V I（参考文献） （约 2.5 V）至 36 V，带两个外部 电阻器（参见）。该器件的典型输出阻抗为 0.2 Ω。 有源输出 电路提供了非常尖锐的转通特性，使 设备是一个很好的替代品 适用于齐纳二极管和其他类型的基准电压源，例如应用中的基准电压源 船上调节， 可调电源和开关电源。
*附件：tl1431-ep.pdf

特性

• 0.4% 初始电压容差
• 0.2 Ω典型输出阻抗
• 快速转播：500 ns
• 灌电流能力：1 至 100 mA
• 低基准电流 （REF）
• 可调输出电压：V I（参考文献） 至 36 V
• 支持国防、航空航天和医疗应用
  • 受控基线
  • 一个组装和测试站点
  • 一个制造现场
  • 提供军用（–55°C 至 125°C）
    温度范围
  • 延长产品生命周期
  • 扩展产品变更通知
  • 产品可追溯性

参数

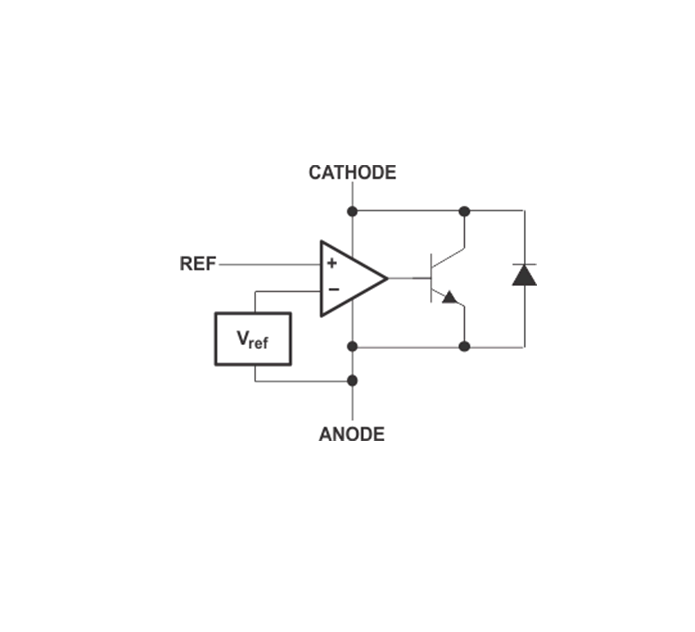

方框图

?1. 核心特性?

• ?高精度?：初始电压容差0.4%，典型输出阻抗0.2Ω
• ?快速响应?：导通时间500ns，支持1-100mA灌电流能力
• ?宽电压调节?：输出可调范围从参考电压VI(ref)（约2.5V）至36V
• ?稳定性?：军用温度范围（-55°C至125°C）内热稳定性优异

?2. 关键应用场景?

• 并联稳压器、温度补偿比较器
• PWM转换器参考、光电二极管驱动
• 精密电流限制器与电流吸收器

?3. 技术细节?

• ?引脚配置?：8引脚SOIC封装，包含阴极（CATHODE）、阳极（ANODE）和参考（REF）引脚
• ?电气参数?：
  • 参考电压VI(ref)典型值2.5V（±0.4%）
  • 动态阻抗0.2Ω（典型值）
  • 最小调节电流1mA
• ?热性能?：
  • 结至环境热阻97°C/W（高K板）
  • 最大功耗1102mW（25°C时）

?4. 设计要点?

• ?稳定性考量?：需注意负载电容与布局（推荐电阻靠近器件放置）

?5. 文档结构?

• 包含特性、应用说明、引脚功能、电气规格、典型曲线及测试电路
• 修订历史（如2015年1月更新ESD评级、新增应用章节）

?6. 扩展支持?

• 符合航空航天（AQEC）标准，适用于高可靠性场景
• 提供热阻、功耗降额表等工程计算数据
