?TL1431/TL1431M精密可编程电压参考器件技术文档总结

TL1431 器件是一款精密可编程基准电压源，具有指定的热稳定性 在汽车、商业和军用温度范围内。输出电压可以设置为任何 V 之间的值 I（参考文献） （约 2.5 V）和 36 V，带两个外部 电阻。该设备具有典型的 输出阻抗为 0.2 Ω。有源输出电路提供急剧的导通特性，使 该器件是齐纳二极管和其他类型基准应用的绝佳替代品 如板载调节、可调电源、开关电源等。

该TL1431C的特点是在 0°C 的商业温度范围内运行 到 70°C。 该TL1431Q的特点是在 –40°C 至 125°C。 该TL1431M的特点是在整个军用温度范围内运行 –55°C 至 125°C。
*附件：tl1431m.pdf

特性

• 0.4% 初始电压容差
• 0.2 Ω典型输出阻抗
• 快速转启 （500 ns）
• 灌电流能力（1 mA 至 100 mA）
• 低基准电流 （REF）
• 可调输出电压 （V I（参考文献） 至 36 V）

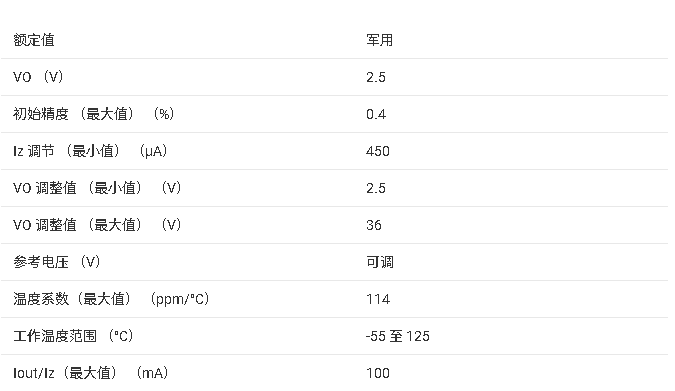

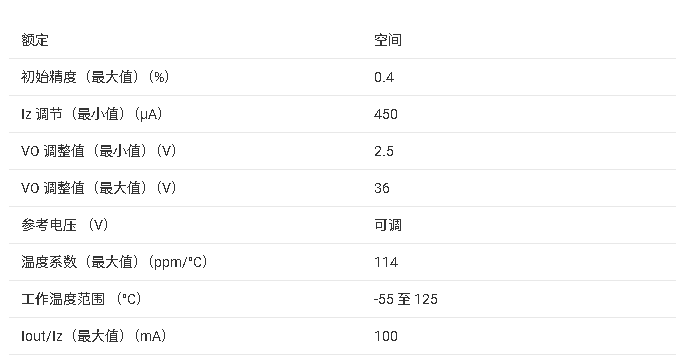

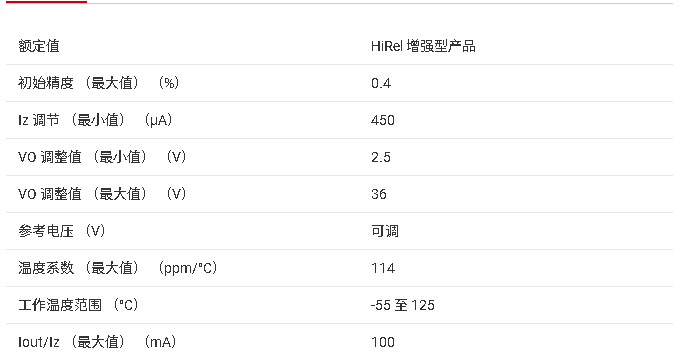

参数

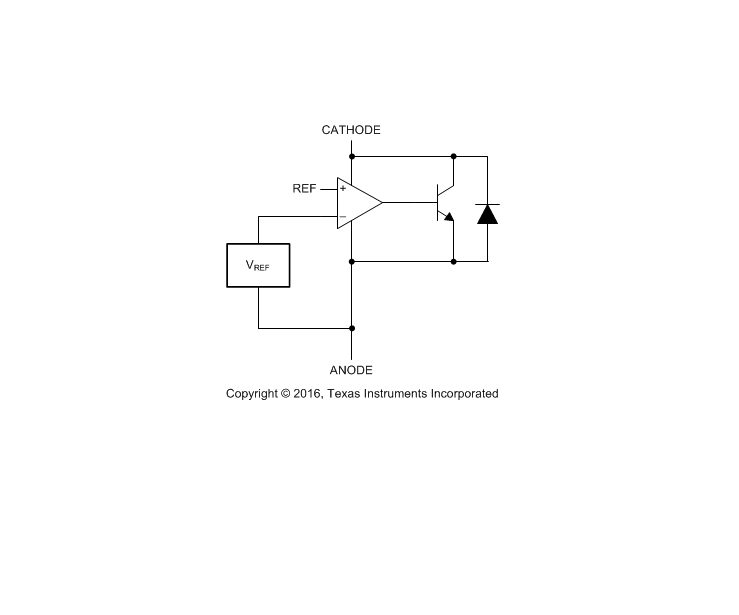

方框图

?1. 核心特性?

• ?高精度?：初始电压容差0.4%，典型输出阻抗0.2Ω。
• ?快速响应?：开启时间500ns，支持1mA至100mA的灌电流能力。
• ?宽电压范围?：输出电压可调（VI(ref)至36V），参考电流低至0.5?A。
• ?温度稳定性?：覆盖汽车级（-40°C至125°C）、军用级（-55°C至125°C）及商用级（0°C至70°C）温度范围。

?2. 关键应用场景?

• ?电压与电流参考?：如开关电源（SMPS）的次级侧调节。
• ?齐纳二极管替代?：提供更精确的电压钳位。
• ?电压监控与比较器?：集成参考电压，简化电路设计。
• ?可调电源与稳压器?：通过外部电阻设置输出电压。

?3. 器件结构与功能?

• ?引脚配置?：支持多种封装（SOIC、TSSOP、TO-92、CDIP、LCCC），包含阴极（CATHODE）、阳极（ANODE）和参考（REF）引脚。
• ?内部架构?：集成精密参考源、放大器及达林顿管，实现快速动态响应和低噪声输出。
• ?工作模式?：
  • ?开环模式?：作为高增益比较器，适用于电平监测。
  • ?闭环模式?：通过反馈电阻网络实现稳压或恒流输出。

?4. 电气参数?

• ?参考电压?：典型值2.5V（VI(ref)），温度漂移±17mV（全温度范围）。
• ?动态阻抗?：0.2Ω（典型值），确保负载调整率优异。
• ?最小阴极电流?：1mA（确保稳压功能激活）。
• ?ESD保护?：符合HBM 2000V、CDM 1000V标准。

?5. 设计注意事项?

• ?稳定性?：需避免容性负载引发振荡（参考稳定性边界图表）。
• ?布局建议?：旁路电容靠近器件，电流路径走线宽度需适配。
• ?热管理?：不同封装的热阻（RθJA）差异显著（如TO-92为157°C/W，TSSOP为172.4°C/W）。

?6. 典型应用电路?

• ?可调稳压器?：通过电阻分压网络设置输出电压（公式：Vo = (1 + R1/R2) × VREF）。
• ?电流源/沉?：利用参考电压与外部电阻实现精密恒流。
• ?PWM控制?：结合误差放大功能用于电源反馈环路。

?7. 文档与支持?

• ?修订历史?：包含多次参数优化（如热阻调整、封装选项扩展）。
• ?相关资源?：提供稳定性分析（SLVA482）、电压设置指南（SLVA445）等应用笔记。

?总结?：TL1431/TL1431M是一款多功能精密参考器件，适用于高精度电源、监控及信号处理场景，其宽温度范围、低噪声和灵活配置特性使其在工业、汽车及军事领域具有广泛适用性。设计时需重点关注稳定性、热布局及外部元件选型。
