TL1431-SP系列 抗辐射QMLV，2.4V至36V可调分流基准电压源技术手册

TL1431 是一款精密可编程基准电压源，在汽车、商业和军用温度范围内具有指定的热稳定性。输出电压可以设置为 V 之间的任何值 I（参考文献） （约 2.5 V）和 36 V，带两个外部电阻。该器件的典型输出阻抗为 0.2 Ω。有源输出电路具有非常尖锐的导通特性，使该器件成为板载调节、可调电源和开关电源等应用中齐纳二极管和其他类型基准电压源的绝佳替代品。

TL1431 的特性是在 –55°C 至 125°C 的整个军用温度范围内运行。
*附件：tl1431-sp.pdf

特性

• QMLV 符合 100-krad（Si） RHA 标准，5962R99620
• 0.4% 初始电压容差
• 0.2-Ω典型输出阻抗
• 快速转开：500 ns
• 灌电流能力：1 mA 至 100 mA
• 低基准电流 （REF）
• 可调输出电压：V I ~ 至 36 V

参数

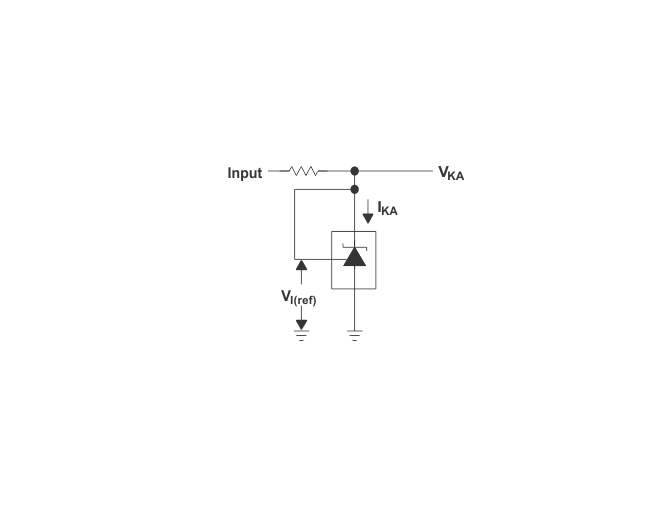

方框图

?1. 产品概述?
TL1431-SP是一款符合航天级（Class V）标准的精密可编程电压基准芯片，具有以下核心特性：

• ?辐射加固?：通过QMLV认证，抗辐射能力达100-krad(Si)
• ?高精度?：初始电压容差±0.4%，典型输出阻抗0.2Ω
• ?快速响应?：开启时间500ns，支持1mA-100mA灌电流
• ?宽调节范围?：输出电压可调（VI(ref)至36V）

?2. 关键应用场景?

• 电源管理：反激式开关电源二次侧调节、齐纳二极管替代
• 航天系统：卫星电力系统(EPS)、光学/雷达成像载荷
• 工业控制：电压监控、带集成基准的比较器

?3. 技术参数?

• ?电气特性?：
  • 参考电压VI(ref)=2.5V（典型值），全温区偏差≤17mV
  • 动态阻抗|zKA|=0.2Ω（典型值）
  • 工作温度范围：-55°C至125°C
• ?封装选项?：
  • 8引脚CDIP(JG)或10引脚CFP(U)封装
  • 军用级型号支持MIL-PRF-38535标准

?4. 功能模式?

• ?开环模式?：作为高增益比较器使用
• ?闭环模式?：通过外部电阻网络实现精准电压/电流调节

?5. 典型应用电路?
文档提供了13种应用方案，包括：

• 可调并联稳压器（图9-3）
• 高精度大电流串联稳压器（图9-5）
• 电压监控器（图9-12）
• 精密恒流源（图9-15）

?6. 设计注意事项?

• ?稳定性?：需参考图6-16的负载电容稳定性边界条件
• ?布局建议?：旁路电容需贴近器件引脚，电流走线需考虑载流能力
• ?误差分析?：需综合考量电阻精度、温漂、动态阻抗等影响因素
