TL430系列 可调分流调节器技术手册

TL430 是一款 3 端子可调分流稳压器，具有出色的温度稳定性、宽工作电流范围和低输出噪声。输出电压可由两个外部电阻器设置为 3 V 至 30 V 之间的任何所需值。TL430 可以在许多应用中取代齐纳二极管，从而提供更高的性能。

TL430C 的工作温度范围为 0°C 至 70°C。
*附件：tl430.pdf

特性

• 温度补偿
• 可编程输出电压
• 低输出电阻
• 低输出噪声
• 灌电流能力高达 100 mA

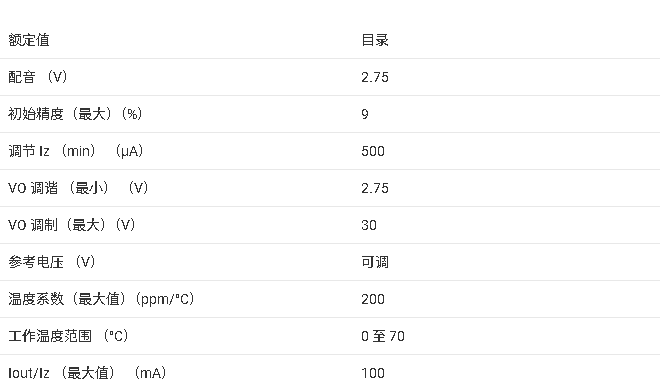

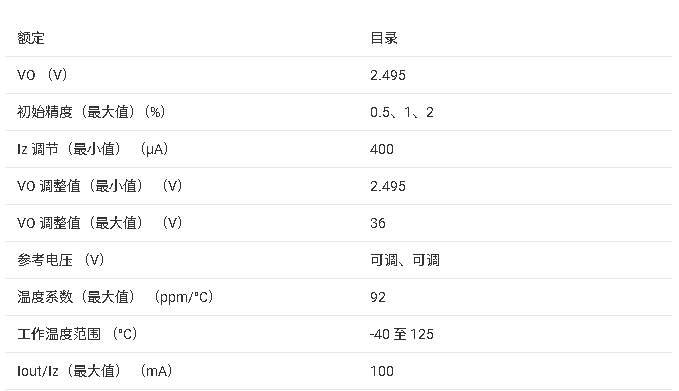

参数

?1. 产品概述?
TL430是一款3端可调分流稳压器，具有温度稳定性高、工作电流范围宽（2-100mA）、输出噪声低等特点。其输出电压可通过外部电阻在3V至30V间任意设定，可替代齐纳二极管并提供更优性能。器件采用TO-92（LP）封装，工作温度范围为0°C至70°C（TL430C型号）。

?2. 关键特性?

• ?电气参数?
  • 参考输入电压（VI(ref)）：2.5V~3V（典型值2.75V）
  • 温度系数：120 ppm/°C
  • 分流阻抗：1.5Ω（典型值）
  • 噪声电压：50μV（3V时）至650μV（30V时）
• ?极限参数?
  • 最大阴极电压：30V
  • 持续电流：150mA
  • 结温范围：-65°C至150°C

?3. 典型应用电路?

• ?基础配置?（图5）：通过电阻R1/R2设定输出电压
• ?扩展功能?
  • 串联稳压（图6）
  • 电流限制器（图7）
  • 三端稳压器输出控制（图8）
  • 高电流应用（图9）
  • 电压监控（图11）

?4. 封装与订购信息?

• ?封装型号?：LP（TO-92）
• ?订购代码?：
  • TL430CLP（散装，1000件）
  • TL430CLPR（卷带，2000件）
• ?环保认证?：符合RoHS标准

?5. 设计注意事项?

• 功率耗散需满足
• 推荐在10ms间隔内平均功耗不超过极限值
• 高频应用中需参考小信号阻抗-频率特性曲线
