Texas Instruments AMC131M03EVM性能演示套件 (PDK) 是一个通过精密主机接口 (PHI) 控制器板演示AMC131M03的平台。AMC131M03是一款精密三通道、隔离、同步采样、24位、Δ-Σ模数转换器 (ADC)。AMC131M03EVM能够通过通用串行总线 (USB) 接口评估具有硬件、软件和计算机连接的器件。

数据手册：*附件：Texas Instruments AMC131M03EVM性能演示套件 (PDK)数据手册.pdf

TI AMC131M03EVM PDK采用AMC131M03EVM-PDK-GUI软件，便于器件寄存器读写功能，并以时域、频域和直方图格式简化数据收集和分析。

特性

• 适用于Microsoft? Windows 7和Windows 10的易用评估软件
• 接线端子和排针引脚，连接外部模拟输入信号
• 数字接头引脚，用于连接外部主机控制器或逻辑分析仪
• 板载8.192MHz晶体振荡器、2分频电路和外部CLKIN选项，支持所有器件模式
• 内置分析工具，包括范围、 快速傅里叶变换 (FFT) 和直方图
• USB供电；无需外部电源（为外部低侧电源提供选项）

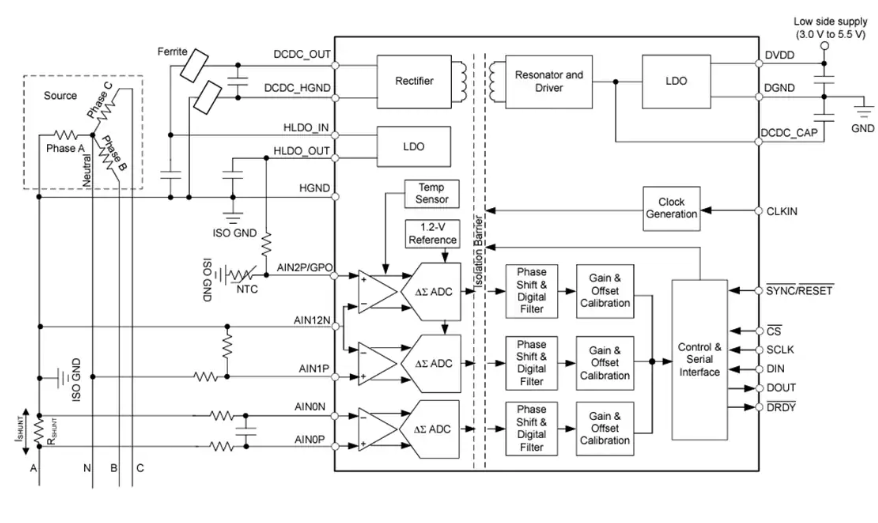

布局

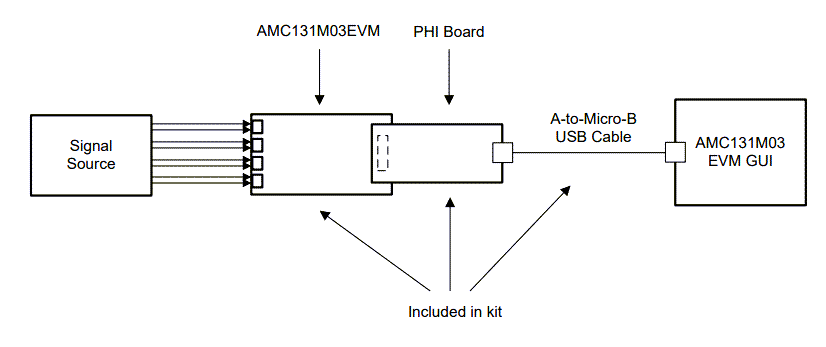

系统连接

跳线默认设置

德州仪器AMC131M03EVM评估模块技术解析与应用指南

一、产品概述

德州仪器(TI)的AMC131M03EVM-PDK是一款专为AMC131M03三通道同步采样24位隔离ΔΣ ADC设计的完整评估平台，具有以下核心特性：

• ?高精度ADC?：3通道同步采样24位ΔΣ ADC，集成隔离DC/DC转换器
• ?完整评估套件?：包含AMC131M03EVM板和精密主机接口(PHI)控制器板
• ?USB供电?：无需外部电源，通过USB 2.0或更高接口供电
• ?专业分析工具?：提供数据采集、直方图分析和频谱分析等图形化工具

二、关键功能特性

2.1 模拟前端设计

• ?3个独立输入通道?：
  • 通道0和1：完全相同的电路设计，支持差分输入
  • 通道2：共享AIN12N负输入，支持温度传感器输入
• ?灵活输入配置?：
  • 端子块直接连接外部传感器
  • 跳线可选接地配置
  • 抗混叠滤波网络(AAF)

2.2 时钟系统

• ?8.192MHz晶体振荡器?：默认高分辨率模式时钟源
• ?4.096MHz分频时钟?：支持低功耗模式
• ?外部时钟输入?：通过JP4连接器支持外部时钟源

2.3 数字接口

• ?SPI通信接口?：支持16/24/32位字长配置
• ?PHI控制器接口?：60针连接器提供完整控制信号
• ?数字测试头?：方便连接逻辑分析仪进行信号监测

三、评估套件组成

3.1 硬件配置

• ?AMC131M03EVM板?：
  • AMC131M03DFM ADC芯片
  • 输入信号调理电路
  • 时钟生成电路
• ?PHI控制器板?：
  • USB通信接口
  • 数字信号生成
  • 板载电源管理

3.2 软件工具

• ? 图形用户界面(GUI) ?：
  • 支持Windows 7/8/10 64位系统
  • 数据采集与显示工具
  • 频谱分析功能
  • 直方图统计工具

四、典型应用场景

4.1 能源计量

• 电表设计验证
• 功率质量分析
• 能源监测系统

4.2 工业控制

• 保护继电器测试
• 断路器监测
• PLC模拟输入模块

4.3 电力系统

• 电网监控设备
• 配电自动化系统
• 电力参数分析
