Texas Instruments PGA855EVM评估模块设计用于评估具有差分输出的PGA855高精度可编程增益放大器的性能。 PGA855放大器具有超级β输入晶体管，可提供超低输入失调电压、失调漂移、输入偏置电流、输入电压噪声和电流噪声。该评估模块使用输入（±4V (8V) 至 ±18V (36V)）和输出（±2.25V (4.5V) 至 ±18V (36V)）级电源运行。

数据手册：*附件：Texas Instruments PGA855EVM评估模块数据手册.pdf

特性

提供对PGA855功能的访问并测量PGA855的性能
可访问输出电压共模（VOCM）控制以及VO+和VO-引脚以用于评估
超小型A版（SMA）连接器和测试点可实现快速测试
可编程增益放大器 (PGA) 可配置为0.125V/V至16V/V

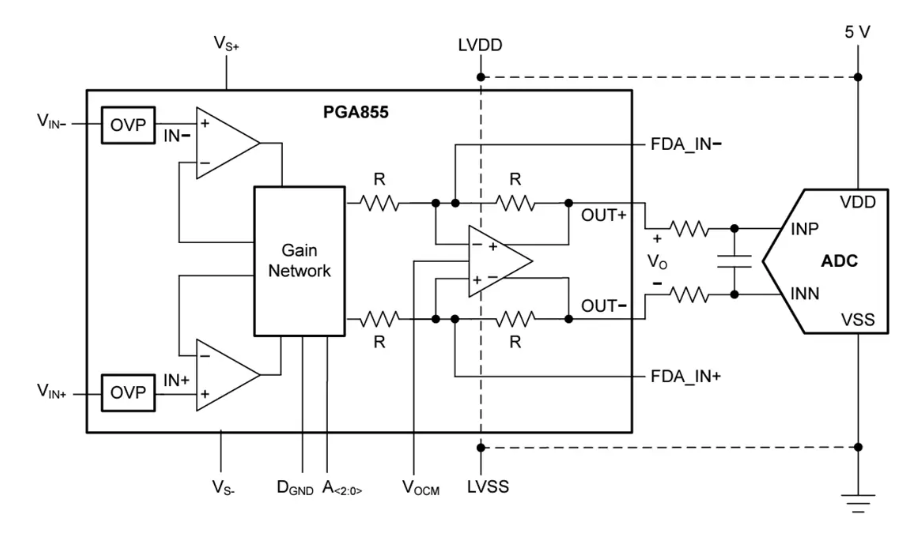

原理图

PGA855评估模块(EVM)技术解析与应用指南

一、核心特性

?高精度放大?：支持8种二进制增益设置(0.125V/V至16V/V)
?全差分架构?：优化用于驱动高性能模数转换器(ADC)
?超低噪声设计?：采用TI超级β输入晶体管技术
?灵活配置?：提供跳线设置和外部控制接口

?核心器件PGA855特性?：

输入偏移电压极低
输入偏置电流极小
输入电压和电流噪声超低
输出共模电压可通过VOCM引脚独立设置

二、硬件设计解析

1. 电源架构设计

模块采用双电源架构：

?输入级电源?：±4V至±18V(8V至36V单电源)
?输出级电源?：±2.25V至±18V(4.5V至36V单电源)

?关键设计要点?：

输出级电源不得高于输入级电源电压
默认通过跳线J9和J16将输出级电源连接至输入级电源
可通过J14连接器提供外部输出级电源

2. 信号接口设计

?输入接口?：

非反相输入(IN+)：SMA连接器J3
反相输入(IN-)：SMA连接器J6
共模电压(VOCM)：螺丝端子连接器J1

?输出接口?：

差分输出(OUT+/OUT-)：SMA连接器J2/J8和螺丝端子J4
测试点TP4(OUT-)和TP6(OUT+)便于测量

3. 增益控制设计

提供三种增益设置方式：

?跳线设置?：
- J10控制A2引脚
- J11控制A1引脚
- J12控制A0引脚
?外部控制?：
- 通过J15连接器(100mil间距)提供外部控制接口
?默认配置?：
- 增益设置为0.125V/V(所有跳线开路)

?增益选择真值表?：

A2	A1	A0	增益(V/V)
0	0	0	0.125
0	0	1	0.25
0	1	0	0.5
0	1	1	1
1	0	0	2
1	0	1	4
1	1	0	8
1	1	1	16

三、评估板使用指南

1. 基本连接步骤

连接输入级电源至J13连接器
连接输出级电源(可选，默认使用输入级电源)
设置所需增益配置
连接输入信号至J3/J6 SMA接口
连接输出测量设备至J2/J8 SMA接口

2. 关键跳线配置

跳线	功能	默认位置	说明
J5	IN+配置	2-3	2-3:输入信号至J3; 1-2+接地
J7	IN-配置	2-3	2-3:输入信号至J6; 1-2:IN-接地
J9	LVDD+连接	1-2	1-2:输出级电源接+VCC; 2-3:接外部电源
J16	LVSS-连接	1-2	1-2:输出级电源接-VEE; 2-3:接外部电源
