?UCC28750EVM-071评估模块技术解析与应用指南?

Texas Instruments UCC28750EVM评估模块设计用于评估离线电源AC至DC反激转换器。此评估模块使用UCC287502恒压反激控制器，在60W转换器中使用光耦合反馈来提供2.5A恒定充电电流。UCC28750EVM评估模块具有85VRMS 至265VRMS 的输入电压范围，并将其转换为24V DC ，能够提供60W的输出功率。 UCC28750EVM-071用于评估目的，而非最终产品。该模块用于隔离离线AC/DC电源、电池充电器、电网基础设施的工业AC/DC、电视、打印机、电表、家用电器和微型逆变器。

数据手册：*附件：Texas Instruments UCC28750EVM 驱动评估模块数据手册.pdf

特性

• 设计用于评估UCC28750电流模式反激控制器
• 稳压24VDC ±5%
• 能够提供60W输出
• 宽输入电压范围：85VRMS 至265VRMS
• 最大负载效率>90%

应用

• 隔离式离线AC/DC电源
• 用于电网基础设施和电器的工业AC/DC
• 音频、打印机、电视和机顶盒离线AC/DC
• 商用DIN导轨电源和服务器PSU
• 电池充电器
• 电表
• 组列逆变器和微型逆变器
• 小家电和空调室内/室外机

测试设置图

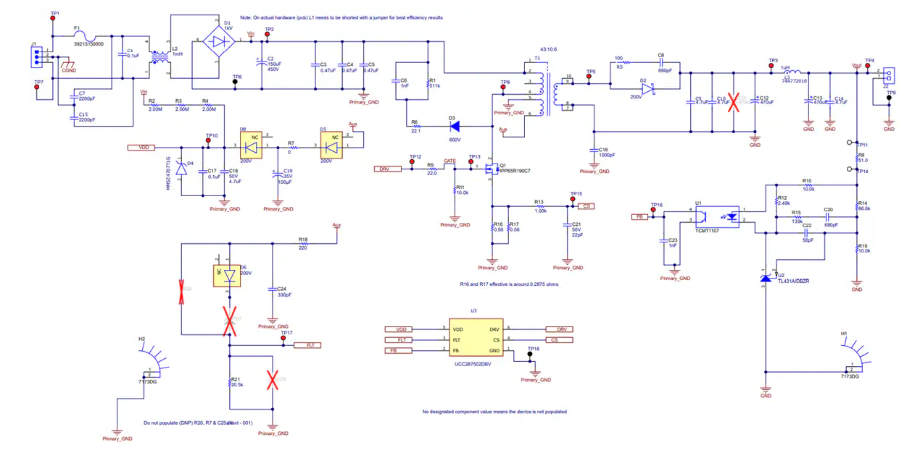

原理图

?UCC28750EVM-071评估模块技术解析与应用指南?

一、模块核心特性

• ?宽输入范围?：85-265VAC交流输入，输出24VDC±5%，最大负载电流2.5A
• ?高效率设计?：满载效率>90%，支持频率折返（Frequency Foldback）和突发模式（Burst Mode）提升轻载效率
• ?先进控制架构?：
  • 采用UCC287502控制器实现次级侧稳压（SSR）
  • 支持连续导通模式（CCM）与非连续导通模式（DCM）切换
  • 内置可编程斜率补偿和谷底开关（Valley Switching）技术
• ?全面保护功能?：输入欠压/过压保护（UVLO/OVLO）、过温保护（OTP）、过功率保护（OPP）、输出过压保护（OVP）及自动重启机制

二、硬件设计要点

2.1 关键电路配置

1. ?功率级设计?
   • 初级侧：IPP65R190C7 MOSFET（700V/13A）
   • 变压器：定制RLTI-1450 CCM反激变压器（匝比43:10:6）
   • 次级侧：同步整流配置，采用200V肖特基二极管
2. ?控制环路参数?| 参数 | 典型值 | 功能说明 |
   | --------- | ------------ | ------------------------------ |
   | R16/R17 | 0.56Ω并联 | 电流检测电阻（等效0.2875Ω） |
   | R14 | 86.6kΩ | 反馈网络分压电阻 |
   | C23 | 1nF | 补偿环路相位裕度 |

2.2 测试接口定义

• ?功率接口?：
  • J1：AC输入端子（L/N/PE）
  • J2：DC输出端子（24V/2.5A max）
• ?关键测试点?：
  • TP3：输出电压监测（24V）
  • TP8：初级侧开关节点波形
  • TP15：控制器CS引脚电流检测信号

三、实测性能数据

1. ?效率曲线?（典型值）

   输入电压	25%负载效率	50%负载效率	75%负载效率	满载效率
   115VAC	89.7%	91.0%	91.0%	90.8%
   230VAC	91.1%	91.2%	91.0%	91.0%

2. ?动态响应特性?

   • 负载调整率：±1%（0-2.5A阶跃）
   • 启动时间：<500ms（85VAC输入时）
   • 输出纹波：<500mVpp（满载条件）

3. ?热性能?

   • 自然冷却时关键元件温升：
     • MOSFET结温：ΔT≈45℃（25℃环境）
     • 变压器表面温度：ΔT≈35℃

四、典型应用场景

1. ?工业电源系统?
   • 推荐配置：230VAC输入/24V输出@2A连续工作
   • 需优化C11-C13输出电容（470μF电解+4.7μF陶瓷组合）
2. ?智能家电电源?
   • 特性适配：
     • 满足IEC61000-4-5浪涌测试要求
     • 待机功耗<750mW（230VAC输入时）

五、设计注意事项

1. ?安全规范?
   • 高压测试必须使用隔离电源和差分探头
   • 禁止在非屏蔽环境下进行辐射测试（模块未进行FCC认证）
2. ?布局优化建议?
   • 初级-次级间距：>8mm（满足加强绝缘要求）
   • 热点区域铜箔加厚：建议2oz铜厚
3. ?调试技巧?
   • 效率优化：短路L1电感可提升1-2%效率
   • 环路稳定性：通过TP11注入信号进行波特图分析
