?HD3SS3212芯片技术文档总结

HD3SS3212是多路复用器或解复用器的高速双向无源开关 配置适合支持 USB 3.1 Gen 1 和 Gen 2 数据速率的 USB Type-C? 应用。 该器件基于控制引脚 SEL，在端口 B 或端口 B 之间提供差分通道的切换。 端口 C 到端口 A。

HD3SS3212 是一种通用模拟差分无源开关，可用于任何 需要 0 至 2 V 共模电压范围和 差分振幅高达 1800 mVpp 的差分信号。它采用自适应跟踪 这确保了通道在整个共模电压范围内保持不变。

该器件出色的动态特性允许以最小的 衰减到信号眼图，增加的抖动非常小。它消耗 <2 mW 的功率 工作时，具有可由OEn引脚执行的关断模式，功率为<20 μW。
*附件：hd3ss3212.pdf

特性

• 为 USB Type-C? 生态系统提供 MUX/DEMUX 解决方案，适用于 USB 3.1 Gen 1 和 Gen 2 数据速率
• 与 MIPI DSI/CSI、FPDLinkIII、LVDS 和 PCIE Gen II、III 兼容
• 运行速度高达 10 Gbps
• 宽 –3dB 差分带宽超过 8 GHz
• 优异的动态特性（5 GHz 时）
  • 串扰 = –32 dB
  • 关断隔离 = –19 dB
  • 插入损耗 = –1.6 dB
  • 回波损耗 = –12 dB
• 双向“多路复用器/去多路复用器”差分开关
• 支持共模电压 0 至 2 V
• 单电源电压 VCC3.3 伏
• 商业温度范围为 0°C 至 70°C （HD3SS3212RKS）
• 工业温度范围为 –40°C 至 85°C （HD3SS3212IRKS）

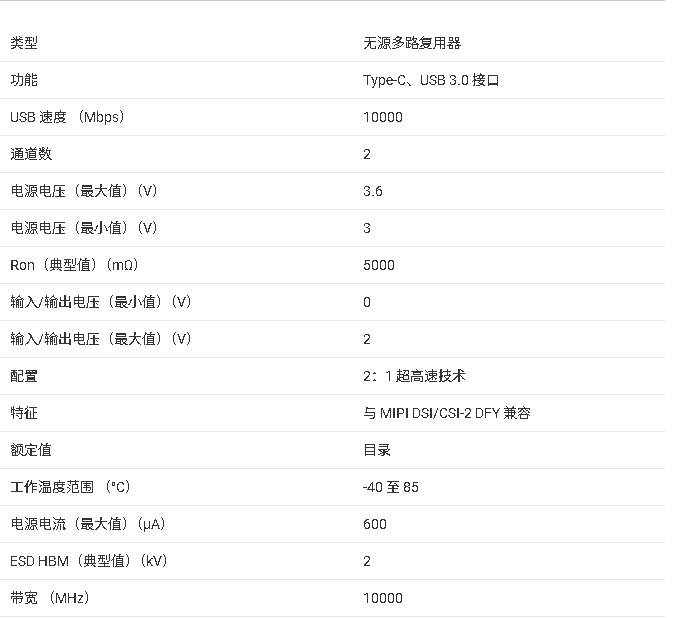

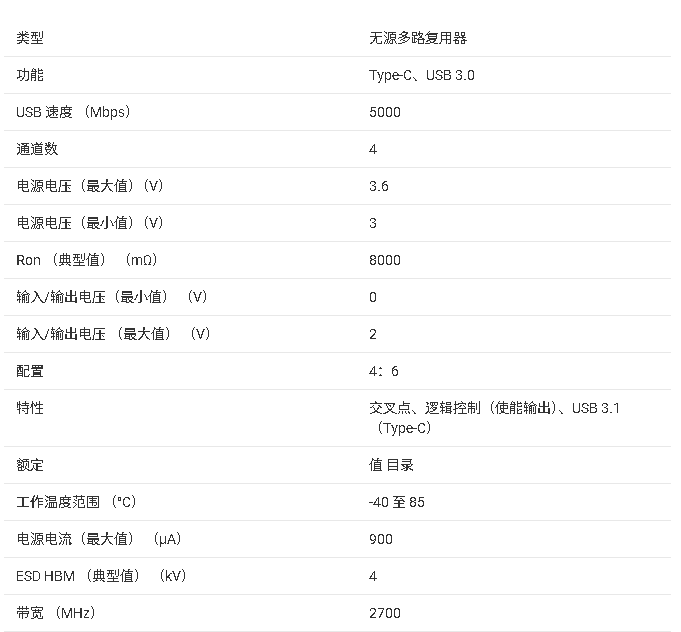

参数

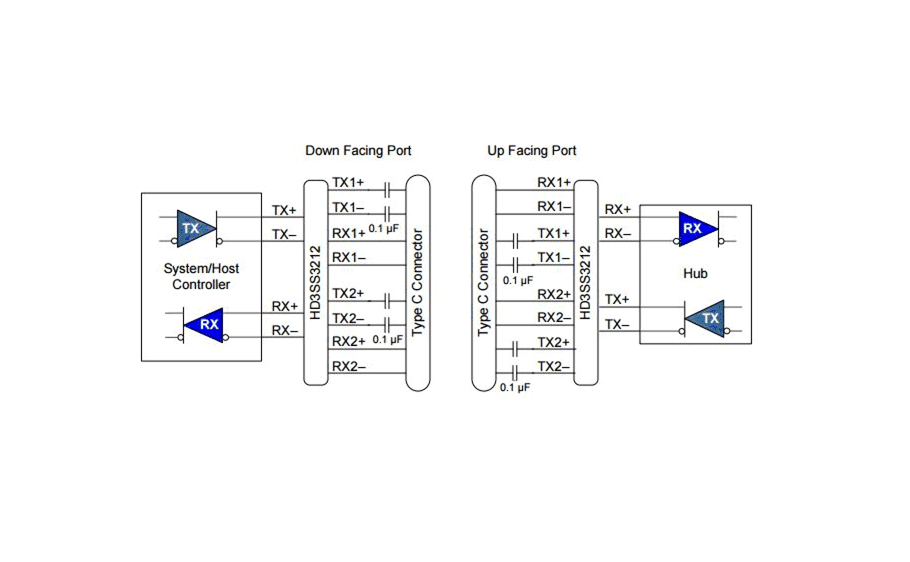

方框图

?1. 产品概述?

• ?型号?：HD3SS3212/HD3SS3212I（工业级）
• ?类型?：双向2通道差分2:1/1:2 USB3.1多路复用器/解复用器
• ?核心功能?：支持USB Type-C?生态系统的USB 3.1 Gen 1/Gen 2数据速率，兼容MIPI DSI/CSI、FPDLinkIII、LVDS、PCIe Gen II/III等协议。
• ?特性?：
  • 最高10 Gbps传输速率，8 GHz差分带宽
  • 低功耗（工作模式<2 mW，关断模式<20 ?W）
  • 支持0-2 V共模电压，3.3 V单电源供电

?2. 关键参数?

• ?电气特性?：
  • 差分插入损耗：-1.6 dB（5 GHz）
  • 串扰：-32 dB（5 GHz）
  • 开关延迟：80 ps（典型值）
• ?温度范围?：
  • 商用级：0°C至70°C（HD3SS3212RKS）
  • 工业级：-40°C至85°C（HD3SS3212IRKS）

?3. 应用场景?

• ?主要应用?：
  • USB Type-C?接口切换
  • 台式机/笔记本PCIe背板
  • 服务器存储网络
  • 摄像头CSI信号路由
• ?典型设计?：
  • 需在信号路径放置0.1 ?F AC耦合电容
  • SEL引脚控制通道选择（低电平：Port A?B；高电平：Port A?C）

?4. 封装与引脚?

• ?封装?：20引脚VQFN（4.5×2.5 mm）
• ?关键引脚?：
  • ?OEn?：使能引脚（低电平激活）
  • ?SEL?：通道选择控制
  • ?A0p/n-A1p/n?：Port A差分信号对
  • ?B/C端口?：可配置为输入或输出

?5. 设计注意事项?

• ?布局建议?：
  • 对称布线以减少信号失真
  • 电源引脚需就近放置0.1 ?F和10 ?F去耦电容
• ?热管理?：需将封装底部散热焊盘接地以优化散热性能
