?HD3SS3212-Q1 产品技术文档总结

HD3SS3212-Q1 是一款采用多路复用或解复用配置的高速双向无源开关。它适用于支持 USB 3.2 Gen 1 和 Gen 2 数据速率的 USB Type-C? 应用。SEL 控制引脚提供端口 B 或端口 C 到端口 A 之间的差分通道切换。

HD3SS3212-Q1 是一款通用模拟差分无源开关。它适用于任何需要 0 V 至 2 V 共模电压范围和差分幅度高达 1800 mVpp 的差分信号的高速接口应用。自适应跟踪可确保通道在整个共模电压范围内保持不变。

该器件具有出色的动态特性，可实现高速开关、信号眼图衰减最小，并且几乎没有增加抖动。它在运行时消耗的功率不到 1.65 mW。OEn 引脚具有关断模式，功耗小于 0.02 μW。
*附件：hd3ss3212-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 温度等级 2：–40°C 至 +105°C，T一个
• 为 USB Type-C? 生态系统提供 MUX/DEMUX 解决方案，适用于 USB 3.2 Gen 1 和 Gen 2 数据速率
• 兼容 MIPI DSI/CSI、FPD-Link III、LVDS 和 PCIe Gen II、III
• 运行速度高达 10 Gbps
• 宽 –3dB 差分带宽超过 8 GHz
• 出色的动态特性（5 GHz 时）
  • 串扰 = –28 dB
  • 关断隔离 = –19 dB
  • 插入损耗 = –2 dB
  • 回波损耗 = –8 dB
• 双向“多路复用器/去多路复用器”差动开关
• 支持共模电压 0 V 至 2 V
• 单电源电压 VCC3.3 伏
• 采用汽车友好型 QFN 封装
  （2.5 mm x 4.5 mm，0.5 mm 间距）
  参数

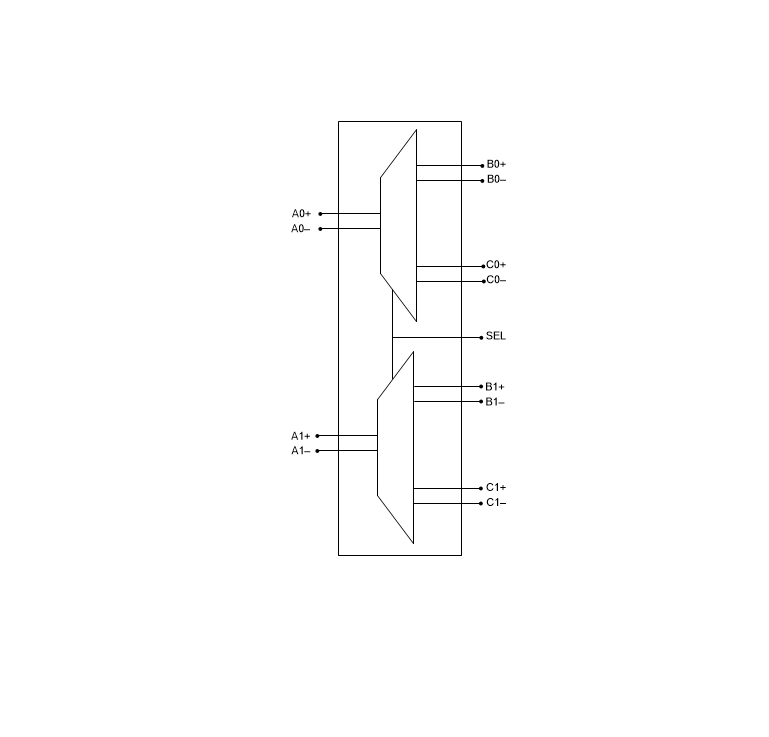

  方框图

?1. 产品概述?
HD3SS3212-Q1 是一款面向汽车应用的高性能双向差分信号开关，支持 USB Type-C? 生态系统，兼容 USB 3.2 Gen 1/Gen 2（最高 10 Gbps）及其他高速接口（如 MIPI DSI/CSI、PCIe）。其核心特性包括：

• ?AEC-Q100 认证?：工作温度范围 -40°C 至 105°C，适用于汽车媒体接口、车载娱乐系统等场景。
• ?高性能参数?：
  • 差分带宽 >8 GHz（-3dB）
  • 插入损耗 -2 dB（5 GHz）、串扰 -28 dB、回波损耗 -8 dB
  • 支持 0V~2V 共模电压，1800 mVpp 差分幅度。
• ?低功耗设计?：运行功耗 <1.65 mW，关断模式功耗 <0.02 ?W。

?2. 功能与配置?

• ?双向开关?：通过 SEL 引脚控制信号路径（Port A?Port B 或 Port A?Port C）。
• ?关断模式?：OEn 引脚拉高时进入低功耗状态。
• ?封装?：20 引脚 VQFN（2.5 mm × 4.5 mm），带散热焊盘。

?3. 典型应用?

• ?USB Type-C 接口切换?：支持正反插拔场景（见图 7）。
• ?多协议兼容?：PCIe/SATA/USB 3.2 组合接口（图 14-16）。
• ?汽车电子?：中控单元、后排娱乐系统等。

?4. 设计要点?

• ?布局建议?：优先使用 0201/0402 尺寸的 AC 耦合电容，对称布局以保持信号完整性。
• ?电源要求?：3.3V ±10% 供电，需就近放置去耦电容。
• ?热管理?：散热焊盘需接地，高导热板材建议直接焊接。

?5. 文档结构?

• ?核心章节?：特性（第 1 节）、引脚功能（第 5 节）、电气参数（第 6 节）、应用电路（第 9 节）。
• ?修订记录?：2018 年 9 月发布初版，2019 年 6 月更新为量产数据。

?附件说明?
当前文档为德州仪器（TI）发布的完整数据手册，包含机械封装、订购信息及符合 RoHS 标准的型号选项（如 HD3SS3212RKSRQ1）。
