?HD3SS3202芯片技术文档总结

该HD3SS3202是一款采用多路复用或解复用配置的高速双向无源开关，适用于支持 USB 3.1 Gen 1 和 Gen 2 数据速率的 USB Type-C? 应用。该器件基于控制引脚SEL，在端口B或端口C到端口A之间提供差分通道的切换。

HD3SS3202是通用模拟差分无源开关。它适用于任何需要 0 至 2 V 共模电压范围的高速接口应用，并且需要最大 1800 mVpp 差分幅度的差分信号。该器件具有自适应跟踪功能，可确保通道在整个共模电压范围内保持不变。

该器件允许高速开关，对信号眼图的衰减最小，几乎没有增加抖动。它在运行时使用< 1.65 mW（典型值）的功率。它具有 OEn 引脚使用的关断模式，< 02 μW（典型值）。
*附件：hd3ss3202.pdf

特性

• 为 USB
  Type-C? 生态系统提供 MUX/DEMUX 解决方案，适用于 USB 3.1 Gen 1 和
  Gen 2 数据速率
• 兼容 MIPI DSI/CSI-2 DPHY、LVDS、PCIE Gen III、SATA Express、SATA
• 运行速度高达 10 Gbps
• 宽 –3dB 差分带宽超过 8 GHz
• 优异的动态特性（5 GHz 时）
  • 串扰 = –41 dB
  • 关断隔离 = –20 dB
  • 插入损耗 = –2.4 dB
  • 回波损耗 = –8 dB
• 双向“多路复用器/去多路复用器”差分开关
• 支持共模电压 0 至 2 V
• 单电源电压 VCC3.3 V ±10%
• 商业温度范围为 0°C 至 70°C （HD3SS3202）
• 工业温度范围为 –40°C 至 85°C （HD3SS3202I）

参数

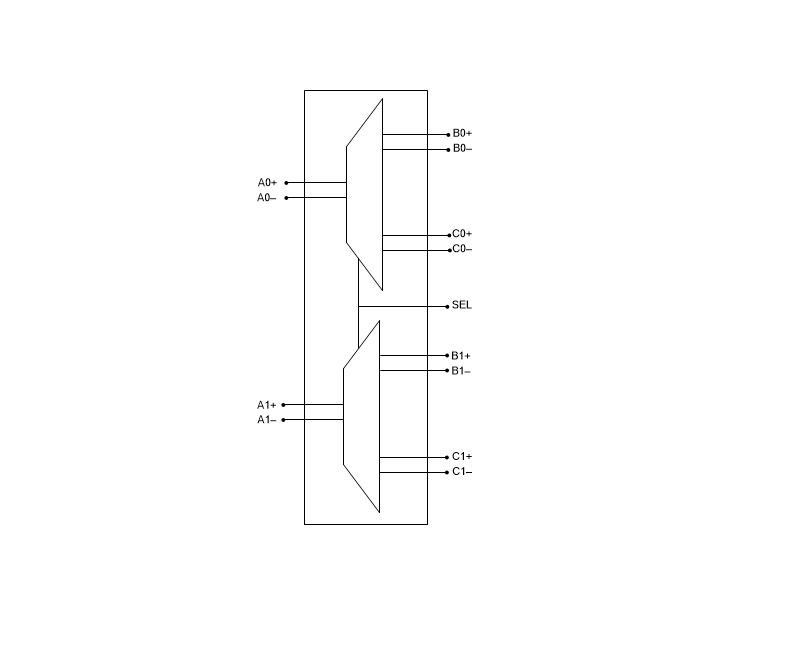

方框图

?1. 产品概述?
HD3SS3202是德州仪器(TI)推出的双向高速差分信号多路复用/解复用开关芯片，专为USB Type-C?生态系统设计，支持USB 3.1 Gen 1/Gen 2（最高10 Gbps）及其他高速接口协议（如MIPI DSI/CSI-2、LVDS、PCIe Gen III等）。其核心特性包括：

• ?高性能指标?：8 GHz带宽，5 GHz下插入损耗仅-2.4 dB，串扰-41 dB。
• ?低功耗设计?：工作功耗<1.65 mW，关断模式功耗<0.02 ?W。
• ?宽温支持?：商用级（0°C70°C）和工业级（-40°C85°C）选项。

?2. 关键功能?

• ?双向切换?：通过SEL引脚控制，实现Port A与Port B/C之间的差分信号路由。
• ?自适应共模跟踪?：支持0~2 V共模电压范围，适应不同协议需求。
• ?快速切换?：传播延迟80 ps，切换时间0.5 ?s。

?3. 应用场景?

• USB Type-C接口设备（笔记本、扩展坞、显示器）
• 共享I/O端口设计
• 网络摄像头、机顶盒等嵌入式系统

?4. 电气特性?

• ?供电?：3.3 V ±10%
• ?ESD防护?：HBM 2000 V，CDM 500 V
• ?封装?：16引脚UQFN（2.6 mm × 1.8 mm）

?5. 设计要点?

• ?布局建议?：优先使用4层PCB，对称放置AC耦合电容（100 nF）。
• ?控制信号?：SEL和OEn引脚需添加0.01 ?F去耦电容以抑制噪声。

?6. 典型应用电路?
文档提供了USB Type-C正反插检测、PCIe/USB混合接口等7种参考设计，均包含详细原理图和布局示例。
