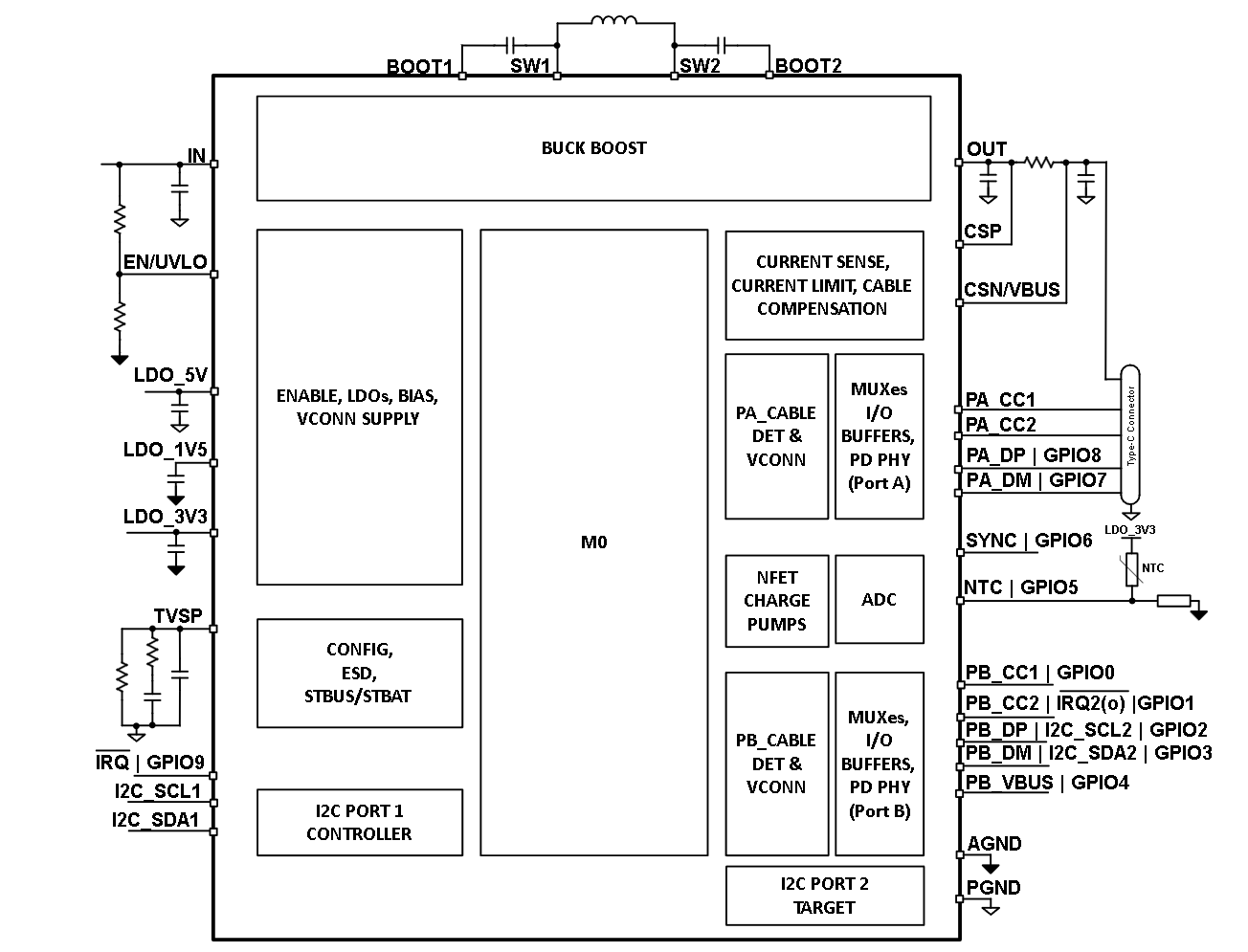

TPS25772-Q1 是一款完全集成的双端口 USB Type-C? 供电（PD）解决方案，集成了降压-升压转换器，适用于汽车双 USB 端口应用。功能包括：集成降压-升压转换器，带 4 个电源开关;ARM Cortex-M0;带 Type-C 电缆插头和方向检测的 USB 端口控制器;USB 电池充电规范 1.2 版（BC1.2）检测;USB 端点 PHY;设备电源管理和监控电路;以及连接器引脚过压和短路保护;
*附件：tps25772-q1.pdf

智能系统电源管理（SPM）引擎可最大限度地提高传输的 USB 功率，同时保护系统免受汽车电池瞬态和过温条件的影响。

设备配置设置通过直观的图形用户界面（GUI）进行选择。

特性

AEC-Q100 符合以下标准：
- 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
- 设备 HBM ESD 分类 2 级
- 设备 CDM ESD 分类等级 C2b
- 增强型连接器引脚 ESD 保护
支持可编程电源（PPS）的 USB 供电（PD）控制器
- 宽 VIN：5.5V 至 18V（最大 40V）
- 集成降压-升压，带 4 个电源开关，支持高达 65W USB PD 输出功率
- VBUS输出：3.3–21V，步长±20mV
- IBUS输出：0–3A，±50mA电流限制步长
- VBUS 短路至 VBAT 和 GND 保护
- VBUS电缆下垂补偿
- MFi 过流保护
- 开关频率：300、400、450kHz
- DC/DC 同步输入/输出，带抖动
USB 端口配置选项
- 1 个 USB-PD 端口（TPS25762-Q1）
- 1 个 USB-PD 端口，带 DisplayPort? over USB-C?（DP 备用模式）（TPS25763-Q1）
- 2 个 USB-PD 端口（TPS25772-Q1）
符合 USB 标准
- USB Type-C 供电 Rev 3.1
  - TPS25762-Q1：带 PPS 的 USB–IF 认证，TID：9509
  - TPS25772-Q1：带 PPS 的 USB–IF 认证，TID：9161
  - CC 逻辑、VCONN 源极和放电
  - USB 电缆极性检测
- 电池充电规范 v1.2 （BC1.2）
  - DCP：专用充电端口
传统快速充电
- 2.7V 分压器 3 模式
- 1.2V分压器模式
- 高压DCP协议
微控制器内核允许
- 固件更新
- 跨充电端口的智能功率共享
- 电源电压和温度相关电源管理
短路 VBUS 和 VBAT 保护
- VBUS的
- Px_ DP 和 Px_DM
- Px_CC1和Px_CC2
带可润湿侧翼的 HotRod? QFN 封装
