TPS2585x-Q1 是一款集成式 USB 充电端口解决方案，包括一个能够提供高达 6.6 A 电流的同步 DC/DC 转换器，以及用于实现 USB 电池充电 1.2 和 Type-C 端口的集成检测和控制。

TPS2585x-Q1 是一系列高度集成的 USB Type-C 充电控制器，适用于双 USB 端口应用。
*附件：tps25858-q1.pdf

TPS2585x-Q1 集成了一个带有内部功率 MOSFET 的单片、同步、整流、降压、开关模式转换器和两个具有充电端口自动检测功能的 USB 限流开关。TPS2585x-Q1 提供紧凑的解决方案，可在较宽的输入电源范围内实现 6.6 A 的连续输出电流，并具有出色的负载和线路调节能力。同步降压稳压器采用峰值电流模式控制工作，并经过内部补偿以简化设计。FREQ 引脚上的电阻器将开关频率设置为 200 kHz 和 800 kHz 之间。

TPS2585x-Q1 集成了标准 USB Type-C 端口控制器功能，包括用于 3A 和 1.5A 电流通告的配置通道（CC）逻辑。TPS25858-Q1 集成了电池充电（Rev. 1.2），为使用 USB 数据线信令确定 USB 端口电流源功能的非 Type-C 传统 USB 设备提供所需的电气签名。TPS25859-Q1 可以单独启用每个端口，并可以报告每个端口的故障情况。TPS2585x-Q1 还提供可满足 USB3.1 电源要求的 VCONN 电源。由于系统集成度高且占地面积小，该器件特别适合双端口应用。

TPS2585x-Q1 支持智能热管理。USB 输出电压和 Type-C 电流通告可以通过 TS 引脚根据温度检测进行调节。TPS2585x-Q1 必须在 TS 引脚上连接 NTC 热敏电阻，以监控环境温度或 PCB 公猪温度，具体取决于 NTC 热敏电阻在 USB 充电模块或 PCB 板中的放置位置。选择不同的 NTC 热敏电阻和底部串联电阻可以改变减载的温度阈值。

TPS2585x-Q1 具有四种可选的 USB 输出电压设置：5.1 V、5.17 V、5.3 V 和 5.4 V。TPS2585x-Q1 集成了一个精密电流检测放大器，用于电缆压降补偿和用户可编程电流限制调整。电缆补偿仅在输出电压设置为 5.17 V 时可用。电缆补偿电压为90 mV，输出电流为2.4 A。电缆补偿通过改变降压稳压器输出电压与负载电流线性变化，以抵消汽车布线中由于导线电阻而导致的压降，帮助便携式设备在重负载下以最佳电流和电压充电。无论负载电流如何，在连接的便携式设备上测量的总线电压都保持大致恒定，从而使便携式设备的电池充电器能够以最佳方式工作。

TPS2585x-Q1 为 USB 充电和系统作提供各种安全功能，包括外部负热敏电阻监控、逐周期电流限制、打嗝短路保护、欠压锁定、总线过流、OUT 过流和芯片过热保护。

该器件系列采用 25 引脚、3.5 mm × 4.5 mm QFN 封装。

特性

符合 AEC-Q100 标准，适用于汽车应用：
- 温度等级 1：T一个范围 –40°C 至 +125°C
- HBM ESD 分类等级 H2
- CDM ESD 分类等级 C5
针对超低 EMI 要求进行了优化：
- 符合CISPR25 5 级标准
- HotRod? 封装可最大限度地减少开关节点振铃
- 扩频可减少峰值排放
同步降压稳压器

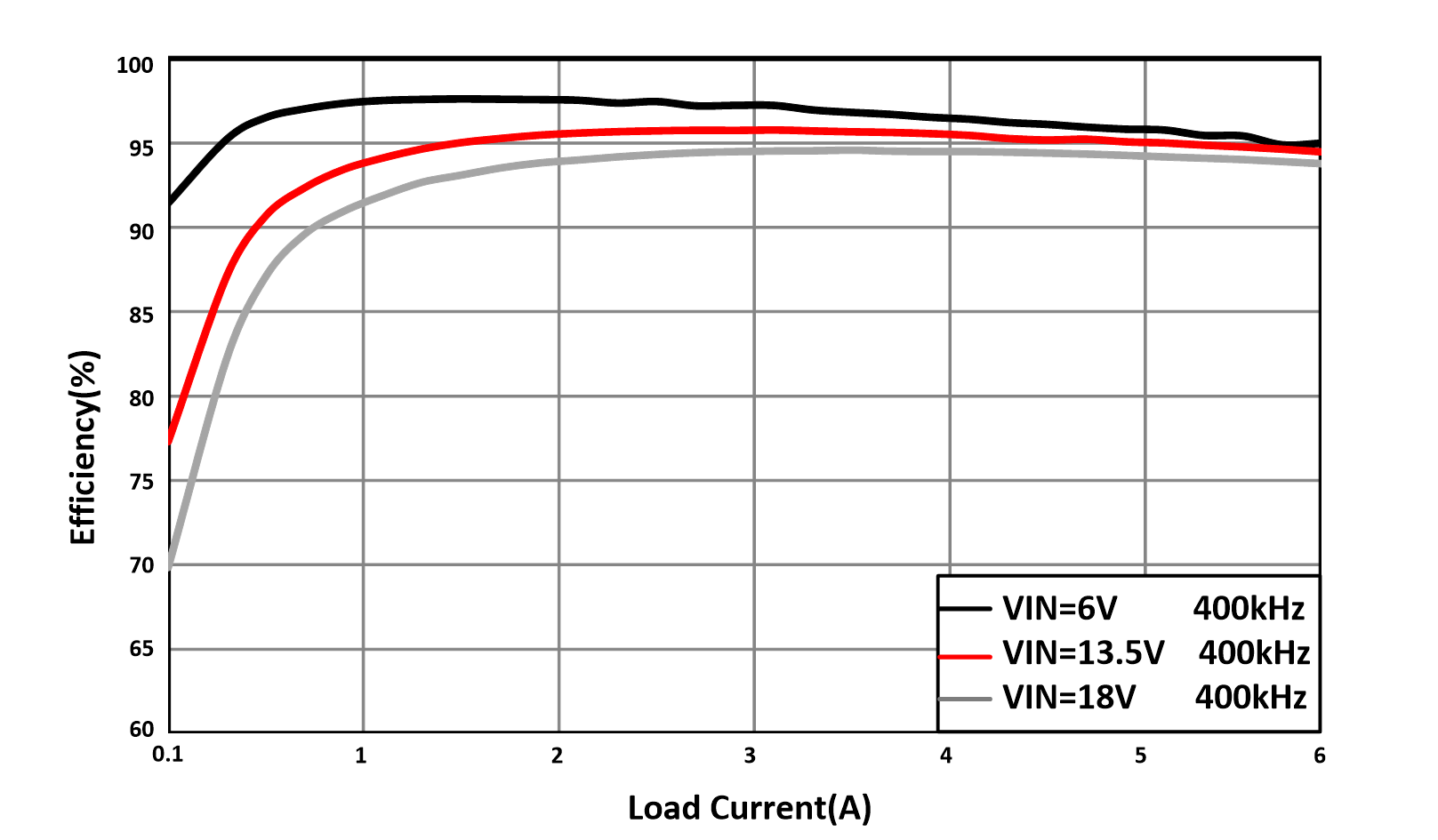

- 400 kHz 时的高效率：V 时为 94.5% 在 = 13.5 V，我 ~~PA_BUS~~ = 3 A 和 I ~~PB_BUS~~ = 3 安
- 18mΩ/10mΩ低R ~~DS（开）~~ 降压稳压器 MOSFET
- 工作电压范围：5.5 V 至 26 V，可承受 36V 输入
- 可调频率：200 kHz 至 800 kHz
- 具有扩频抖动功能的FPWM
- 可选输出电压：5.1 V、5.17 V、5.3 V、5.4 V
内部电源路径：
- 7mΩ/7mΩ低R ~~DS（开）~~ 内部 USB 功率 MOSFET
- 高精度 USB 端口的可编程电流限制：3.4 A 时为 ±10%
- 输出：5.1 V，200 mA 电源，用于辅助负载
线路压降补偿：2.4A 负载时为 90 mV
符合 USB-IF 标准
- Type-C 修订版 1.3
  - CC 上的 3-A 功能通告
  - V总线应用和放电
  - V~~控制室~~电源：200 mA
- 自动 DCP 模式（TPS25858-Q1）：
  - 短路模式符合 BC1.2 和 YD/T 1591 2009
  - 1.2V 模式
  - 2.7V 分压器 3 模式
减载与可编程 T一个
设备 TJ范围：–40°C 至 +150°C
故障标志报告（TPS25859-Q1）：USB 过流、热关断
USB 端口开/关控制（TPS25859-Q1）

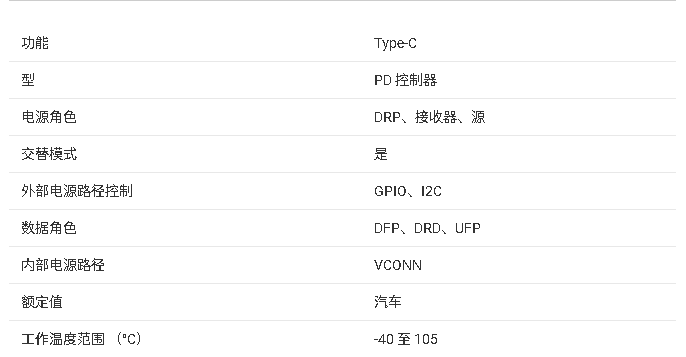

参数

方框图

?1. 产品概述?
TPS25858-Q1和TPS25859-Q1是德州仪器（TI）推出的汽车级低EMI双3A USB Type-C充电端口转换器，具有可编程电流限制和热管理功能。

?关键特性?：
- 符合AEC-Q100汽车应用标准（温度等级1：-40°C至+125°C）。
- 同步降压稳压器，输入电压范围5.5V至26V，支持36V耐压。
- 集成USB Type-C协议（Rev 1.3），支持3A/1.5A电流广告。
- 可编程输出电压（5.1V/5.17V/5.3V/5.4V）及电缆压降补偿功能（90mV@2.4A）。
- 低EMI设计，满足CISPR25 Class 5标准，支持扩频调制。

?2. 功能模块?

?电源管理?：
- 内置同步降压DC/DC转换器，效率高达94.5%（VIN=13.5V，双端口各3A）。
- 支持FPWM（强制脉宽调制）模式，开关频率可调（200kHz至800kHz）。
?USB端口控制?：
- 集成7mΩ低阻MOSFET开关，支持±10%精度的电流限制（默认3.55A）。
- TPS25859-Q1提供独立端口使能（PA_EN/PB_EN）和故障指示功能（PA_FAULT/PB_FAULT）。
?热管理?：
- 通过TS引脚连接NTC热敏电阻，实现温度监控和负载动态调节（如3A→1.5A降额）。
- 过温保护（OTSD）阈值166°C，恢复阈值154°C。
