?TPS26744E-Q1 汽车级双端口USB Type-C? PD控制器总结

TPS26744E-Q1 是一款独立的双端口 USB Type-C 和供电 （PD） 源控制器，适用于任何汽车 USB-C 端口应用，包括扩展功率范围 （EPR） 电压。TPS26744E-Q1 支持标准功率范围 （SPR） 和 EPR 的所有 USB-PD 电源协商选项（固定电源、可编程电源 （PPS） 和可调电源 （AVS））。TPS26744E-Q1 可自动识别 USB-C 电缆功能，并调整电缆允许的最大电流，而无需为 VCONN 提供外部 5V 电源。TPS26744E-Q1 支持 DisplayPort over USB-C 和传统 D+/D- 充电。
*附件：tps26744e-q1.pdf

TPS26744E-Q1 通过 I2C 或 PWM 控制 DC/DC，以实现完整的 USB-C PD 解决方案。TPS26744E-Q1具有SYNC输出，可使每个端口的外部DC/DC开关保持异相，并具有双随机扩频（DRSS）。

TPS26744E-Q1 集成了热和输入电压监控保护功能，用于电源折返、VBUS 高/低监控、液体检测以及腐蚀缓解。

TPS26744E-Q1 还支持 USB-C 备用模式，例如 DisplayPort。TPS26744E-Q1 为系统提供多种接口选项，包括 I2C 和 LIN 支持，以及可配置用于各种功能的 GPIO。

特性

• TPS26744E-Q1 是一款完全可配置的双端口 PD3.2 源控制器。
  • 扩展功率范围 （EPR） 支持
  • 40V 容差 VBUS
  • 24V 容差 CC 和 DP/DM 引脚
  • GUI 工具可轻松配置各种应用
  • 可编程电源 （PPS） 支持（来源）
• USB Type-C 供电 （PD） 控制器
  • 符合 USB PD R3.2 标准
  • 符合 USB Type-C R2.4 标准
  • DisplayPort 备用模式支持
  • 20 个可配置的 GPIO
  • 电缆连接和方向检测
  • 集成 VCONN 开关。读取 eMarker 无需外部电源
  • 物理层和策略引擎
  • 集成 LDO，输入高达 40V
  • 1 个 I2C 控制器端口 （I2C2）
  • 2 个 I2C 目标端口（I2C1、I2C3）
  • UART 和 LIN 支持
  • 封闭式机箱调试
• 集成闪存支持通过身份验证检查门控的 I2C 进行更新
  • 通过 I2C4 进行封闭式机箱闪存更新
• 系统电源管理
  • 跨多个端口和多个设备
  • 热折叠
  • 动力折返
• 液体检测和腐蚀缓解

参数

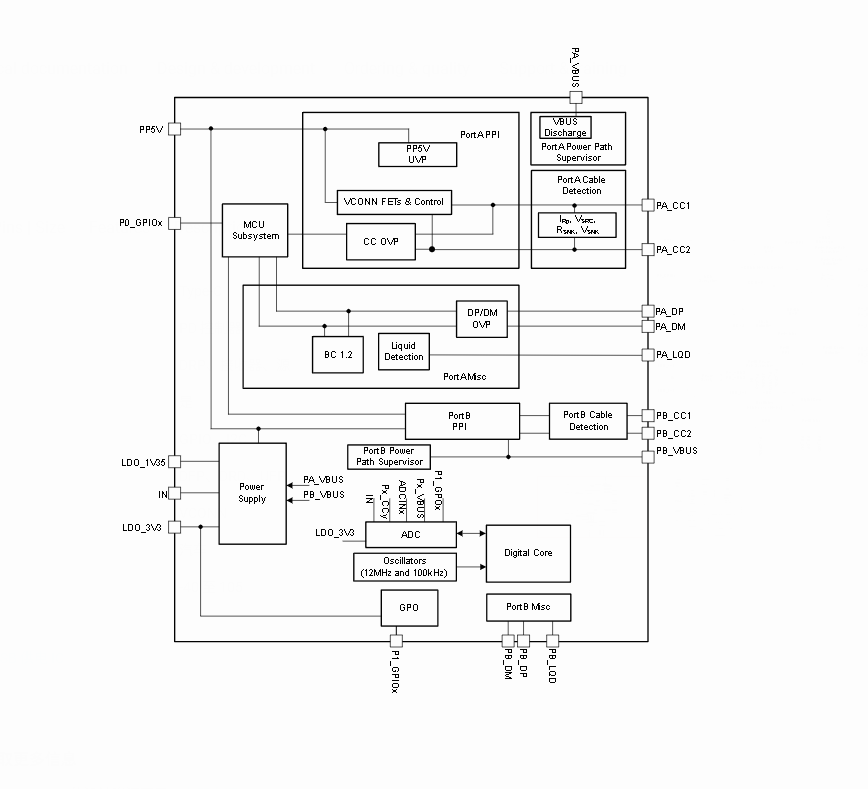

方框图
