西门子S7-300PLC借助于MPI转以太网模块同时与S7-1500PLC和西门子触摸屏及Modbus RTU协议的变频器通讯案例

一、行业背景

在高速发展的新能源汽车产业浪潮中，核心零部件制造商面临着前所未有的压力：订单激增、产品迭代加速、质量追溯要求严苛。某知名电机控制器壳体制造工厂，其核心产线由“老兵”西门子S7-300PLC（MPI接口）控制，肩负着精密加工与装配任务。然而，随着智能制造升级需求迫在眉睫，新的瓶颈日益凸显：

信息孤岛严重：S7-300仅有的MPI接口无法直接接入工厂级以太网，生产数据（如设备状态、产量、工艺参数）难以实时上传至MES系统，管理层如同“雾里看花”。

新老设备协同难：新引入的西门子S7-1500PLC（高性能处理单元）和精密的西门子G120系列Modbus RTU协议的变频器（支持Profinet）无法与S7-300直接对话；最新的西门子KTP1200触摸屏也无法直接监控S7-300数据，人机交互效率低下。

运维响应滞后：设备故障排查依赖现场工程师连接MPI编程电缆，响应慢，影响产线OEE（设备综合效率）。

二、痛点聚焦

核心挑战在于：如何在不更换可靠运行的S7-300PLC的前提下，打通其MPI通信壁垒，实现与新一代S7-1500、触摸屏、Modbus RTU协议的变频器的无缝数据交换，构建统一高效的工业以太网平台？

三、解决方案

经过严谨评估，工厂选择了捷米特ETH-S7300-JM02Plus桥接型MPI转以太网模块作为关键通信枢纽。该模块内置专用MPI协议解析芯片，可完美识别S7-300的MPI帧结构，支持PG/OP通讯、S7基本通讯等多种交互方式，可以接PLC1200/1500,还可以接触屏，9针口以及485主从站设备解决了普通以太网转换器无法穿透西门子专有协议以及其他设备的技术瓶颈，实现数据的双向透明传输

协议转换专家：深度支持西门子S7协议（包括S7Communication、Fetch/Write），能将S7-300的MPI/DP物理接口和通信协议，高效、稳定地转换为标准工业以太网(TCP/IP)。

多角色灵活担当：

以太网转换器：将S7-300的串行MPI信号转换为以太网信号。

以太网桥接器：作为网络上的一个独立节点，桥接不同网段或协议设备。

强大的多主站支持：允许S7-1500PLC（作为主站）、西门子触摸屏（作为主站）、工程师站（STEP7/TIAPortal）甚至上位机SCADA系统通过以太网同时访问S7-300PLC（作为从站）。

集成简单，兼容无忧：提供标准GSD文件，可轻松导入TIAPortal进行组态；原生支持西门子Modbus RTU协议的变频器的Profinet通信需求（通过S7-1500路由）。

四、实施过程

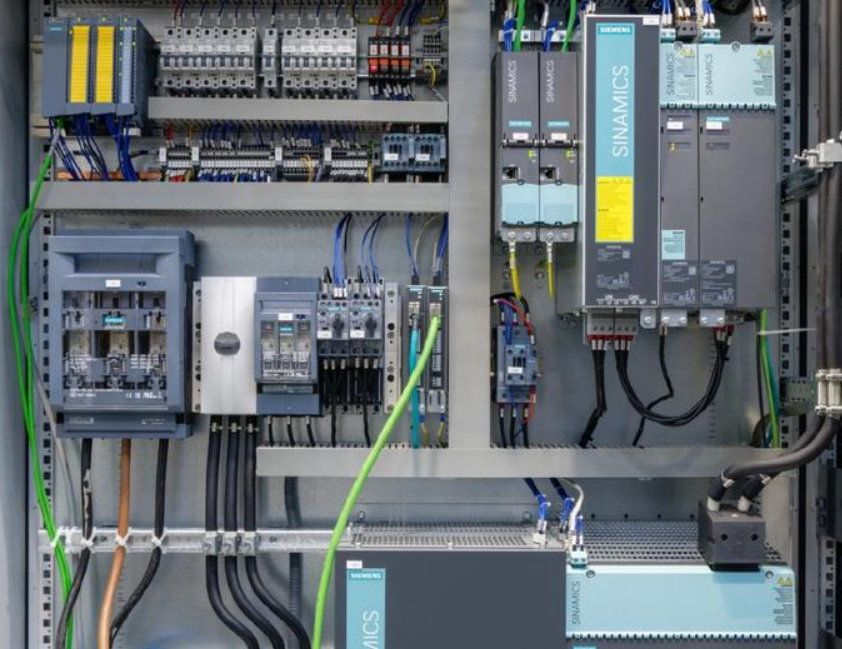

硬件部署：

将捷米特ETH-S7300-JM02Plus模块通过专用适配器（或集成接口）牢固连接到S7-300CPU的MPI端口。

使用标准网线将模块接入工厂工业以太网交换机。

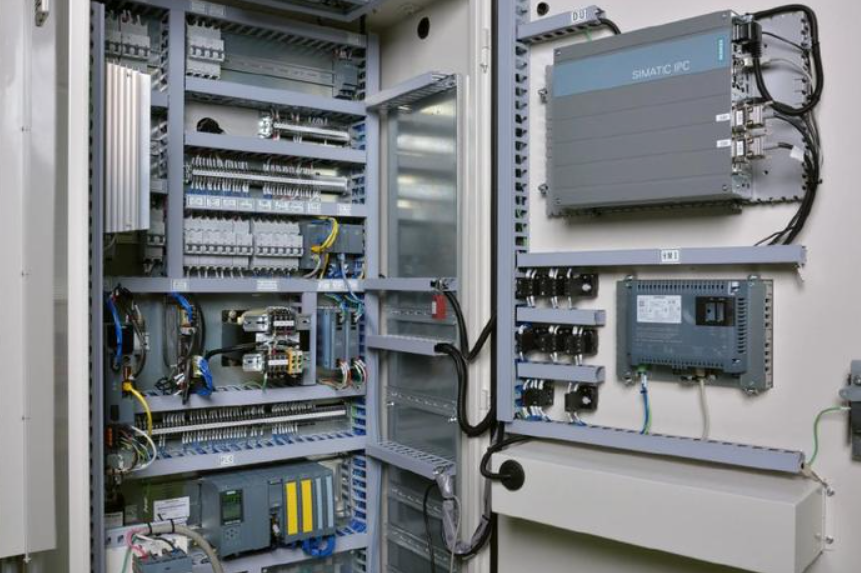

S7-1500PLC、KTP1200触摸屏、安装有TIAPortal的工程师站均接入同一局域网。

Modbus RTU协议的变频器通过Modbus RTU接入S7-1500PLC。

网络与地址配置：

为ETH-S7300-JM02Plus模块分配固定IP地址（如192.168.1.100），确保其在网络中身份唯一。

在模块配置软件（或网页界面）中设置S7-300的MPI地址、波特率（通常为187.5Kbps），建立与PLC的可靠连接。

在S7-1500PLC的硬件组态中，安装ETH-S7300-JM02Plus的GSD文件，将其添加为“通用站”（或选择对应S7-300型号），配置IP地址及TSAP号（通常为03.02）。

在西门子KTP1200触摸屏的WinCC(TIAPortal)项目中，添加S7-300连接，选择通信驱动为“西门子S7协议栈”，指定ETH-S7300-JM02Plus的IP地址作为目标设备地址。

通信编程与数据映射：

在S7-1500PLC中编程，使用GET/PUT指令或配置S7通信连接，通过指定S7-300的DB块、M区、I/Q区地址，实现双向数据交换（如：S7-1500读取S7-300的当前工单号、设备状态；S7-1500向S7-300写入新的工艺参数设定值）。

在触摸屏WinCC项目中，直接绑定S7-300PLC的变量地址（如DB10.DBW0对应“当前压力”），实现实时监控、参数设置、报警显示。

S7-1500PLC通过其集成的Profinet接口，直接控制G120Modbus RTU协议的变频器的启停、速度给定，并读取状态、电流、故障信息。

安全与优化：

在工厂网络交换机上配置VLAN，隔离生产控制网与办公网。

启用模块的访问密码保护功能。

优化S7通信的循环周期和PDU长度，平衡实时性与网络负载。

五、应用效果

捷米特ETH-S7300-JM02Plus的成功部署，为工厂带来了显著效益：

数据孤岛彻底打通：S7-300的生产数据（设备运行状态、产量计数、关键工艺参数）实时上传至S7-1500及工厂MES系统，生产透明化程度大幅提升，为精益管理和决策提供强力支撑。

跨代设备无缝协同：S7-1500可实时获取S7-300产线状态，进行更复杂的联动逻辑计算和优化控制；工程师通过KTP1200触摸屏不仅能监控S7-1500，更能直接、清晰地查看和操作S7-300的关键参数，人机交互效率提升40%以上。Modbus RTU协议的变频器控制响应更快、更稳定。

运维效率革命性提升：工程师无需亲临现场插拔MPI电缆，即可通过局域网使用TIAPortal对S7-300进行远程编程、诊断和固件升级，故障平均修复时间(MTTR)缩短60%。

投资回报显著：在保留原有可靠设备（S7-300）的基础上，以极低的改造成本（主要投入为捷米特模块），实现了产线通信能力的跨越式升级，延长了核心资产寿命，保护了既有投资。

行业启示：桥接技术激活传统制造潜能

新能源汽车、锂电池制造、半导体装备、智能物流等高速发展的先进制造业，普遍存在新老设备共存、多种协议交织的复杂场景。捷米特ETH-S7300-JM02Plus这类高性能“串口转以太网”设备（特别是具备桥接能力的“以太网转换器”/“以太网桥接器”），正是解决此类痛点的利器。它无需大规模更换硬件，即可将传统的串行总线设备（MPI,Profibus,RS485等）无缝融入现代工业以太网（Profinet,Ethernet/IP,ModbusTCP）架构，实现：

数据纵向集成：打通OT层设备与IT层系统（MES/SCADA）。

设备横向互联：实现不同品牌、不同代际设备间的数据共享与协同控制。

运维模式升级：支持远程访问与诊断，提升响应速度。

六、总结

在智能制造升级的征程中，老旧设备并非负担，而是有待挖掘的宝藏。本案例展示了如何通过捷米特ETH-S7300-JM02Plus桥接型MPI转以太网模块这一精巧而强大的“通信翻译官”和“网络连接器”，成功将西门子S7-300PLC融入现代化工业网络生态。它不仅解决了S7-300与S7-1500PLC、西门子触摸屏、Modbus RTU协议的变频器的实时数据交换难题，更在新能源汽车零部件制造领域释放了数据价值，提升了生产效率与运维敏捷性。这充分证明：在工业4.0时代，借助先进的以太网桥接和转换技术，实现新老融合、平滑演进，是众多制造企业迈向智能化最具性价比和可行性的路径之一。选择可靠的“以太网转换器”，就是为企业的数字化转型架设了一座稳固高效的通信桥梁。

《具体内容配置过程及其他相关咨询请与武工留言交流》
