西门子PLC借助以太网模块同时与上位机和触摸屏、变频器高效通讯案例

一、行业背景与痛点分析

在化工与制药行业的生产场景中，自动化控制系统往往面临设备协议碎片化、数据孤岛化的典型难题。以某制药企业的无菌原料药生产线为例，其核心控制系统采用西门子S7-300PLC，而前端的发酵罐温度控制模块（ModbusRTU协议）、后端的包装线变频器（ModbusRTU协议）以及车间内多品牌触摸屏（含西门子、昆仑通态、威纶通等）因协议差异无法实现数据互通。这种协议壁垒导致生产数据无法实时回传至MES系统，工艺参数追溯依赖人工记录，设备故障响应滞后，严重制约了智能制造升级进程。据统计，该企业因协议不兼容导致的生产中断年均达12次，单次修复耗时超过4小时，直接经济损失达数十万元。

二、核心解决方案

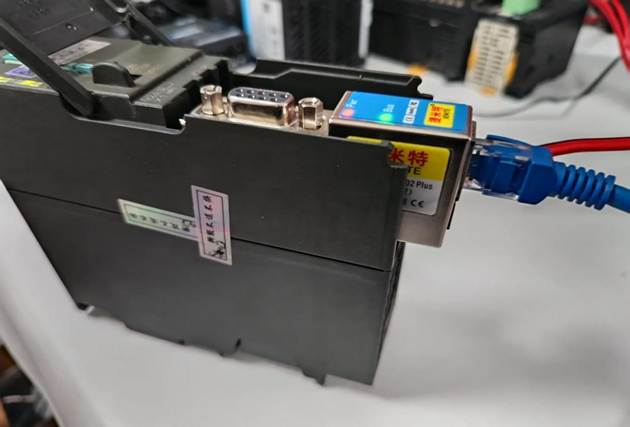

针对上述痛点，采用捷米特ETH-S7300-JM02Plus桥接型以太网模块构建多协议融合平台，实现三大核心功能：

异构PLC通讯互联：通过模块的双以太网口，建立S7-300与S7-1200之间的S7TCP通讯通道，实现工艺参数实时交互（如发酵温度设定值从S7-300下发至S7-1200控制的离心机）。

ModbusRTU设备集中采集：利用模块的RS485接口，将32台ModbusRTU设备（含变频器、温度变送器）接入以太网，通过ModbusRTU转TCP协议转换，使PLC可通过统一接口进行数据读写。

多品牌触摸屏无缝接入：模块支持ModbusTCP服务器功能，兼容西门子HMI的S7协议与第三方触摸屏的ModbusTCP协议，实现全车间20台触摸屏的统一数据访问。

三、实施过程详解

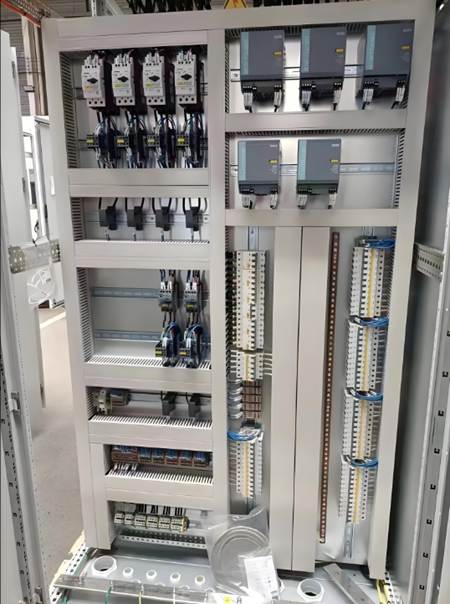

1.硬件架构搭建

网络拓扑设计：

S7-300通过DP接口连接以太网模块的X1端口（RS485），S7-1200通过以太网口连接模块的X2端口（RJ45）。

20台ModbusRTU设备通过RS485总线级联至模块的X3端口，采用屏蔽双绞线并加装120Ω终端电阻。

触摸屏通过交换机接入模块的X4以太网口，形成星型网络架构。

关键设备选型：

ETH-S7300-JM02Plus模块（实现协议转换与数据中转）

西门子CP341串口模块（扩展S7-300的ModbusRTU主站功能）

工业级交换机（支持IEEE802.3afPoE供电）

2.系统参数配置

模块基础设置：

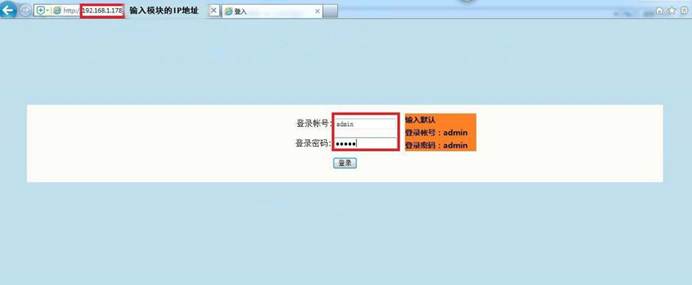

通过Web管理界面配置模块IP为192.168.0.10，子网掩码255.255.255.0。

启用ModbusRTU转TCP功能，设置从站地址范围1-32，波特率19200bps，奇偶校验无。

配置S7-300与S7-1200的通讯参数：本地TSAP03.00，远程TSAP03.01。

PLC程序开发：

在S7-300中调用FB84"PUT/GET"功能块，实现与S7-1200的DB块数据交换（如DB1.DBW0-DB1.DBW100）。

使用CP341模块的P_SND_RK/P_RCV_RK指令，实现ModbusRTU设备的轮询读写（每500ms采集一次数据）。

触摸屏组态：

西门子精智面板通过S7协议连接以太网桥接器IP，映射PLC的DB块变量。

昆仑通态触摸屏配置ModbusTCP连接，寄存器地址对应模块映射的Modbus地址（如40001对应PLC的DB1.DBW0）。

3.系统联调优化

通信稳定性测试：

采用Wireshark抓包工具，验证ModbusRTU转TCP的报文延迟（平均≤20ms）。

通过PLC程序设置心跳检测机制，当通讯中断时自动切换至备用通道。

数据完整性验证：

在PLC中编写CRC校验程序，对Modbus数据进行完整性校验。

建立数据对比机制，将触摸屏显示值与PLC内部值实时比对，偏差超过±0.5%时触发报警。

四、应用效果评估

生产效率提升：

数据采集周期从人工4小时/次缩短至自动30秒/次，工艺参数调整响应速度提升80%。

设备故障平均修复时间从4小时降至30分钟，年减少停机损失约50万元。

数据管理升级：

实现全车间设备数据的集中存储与可视化监控，支持18个月的历史数据追溯。

制药车间通过GMP认证审核，生产记录自动化率从35%提升至98%。

系统扩展能力：

以太网桥接器支持32个Modbus从站扩展，为未来新增设备预留充足接口。

多协议兼容特性使后续接入OPCUA服务器、MES系统等第三方平台无需硬件改造。

五、总结与展望

ETH-S7300-JM02Plus桥接器通过"协议转换+数据整合"的创新模式，成功破解了化工制药行业的多协议通讯难题。该方案在某制药企业的实施表明，其不仅能实现设备互联的物理层打通，更通过标准化的数据接口和智能化的故障处理机制，为企业构建了可扩展、高可靠的工业物联网基础架构。随着工业4.0的深入推进，此类边缘计算设备将在实现生产过程数字化、智能化转型中发挥更关键的作用。未来可进一步探索与5G、AI算法的结合，实现预测性维护与工艺参数自优化，推动行业向智能制造更高阶发展。
