TPS23756 4 类 PoE PD，带反激式/正激式 DC-DC 控制器和 12V-57V 适配器支持数据手册

TPS23754和TPS23756设备具有组合的以太网供电 （PoE）、受电设备 （PD） 接口和专为隔离转换器优化的电流模式 DC-DC 控制器。PoE 接口支持 IEEE 802.3at 标准。

TPS23754和TPS23756支持多种输入电压ORing选项，包括最高电压、外部适配器首选项和PoE首选项。这些功能使设计人员能够确定在所有条件下哪个电源将承载负载。
*附件：tps23756.pdf

PoE 接口具有与符合 IEEE 802.3at 的高功率中跨供电设备 （PSE） 兼容所需的新扩展硬件分类。检测签名引脚还可用于强制关闭来自 PoE 源的电源。可以使用单个电阻器将分类编程为任何定义的类型。

DC-DC 控制器具有两个互补的栅极驱动器，具有可编程死区时间。这简化了有源钳位正向转换器的设计或优化的栅极驱动，以实现高效的反激式拓扑。如果需要，可以禁用单个MOSFET拓扑的第二个栅极驱动器。该控制器还具有内部软启动、自举启动源、电流模式补偿和 78% 的最大占空比。可编程和可同步的振荡器允许优化设计以提高效率，并简化控制器的使用来升级现有电源设计。具有默认周期的精确可编程消隐功能简化了通常的电流检测滤波器设计权衡。

TPS23754器件具有15 V转换器启动，而TPS23756器件具有9 V转换器启动。TPS23754-1 用无连接取代了 PPD 引脚，以增加引脚间距。

特性

• 为高达 30 W（输入）PD 供电
• 针对隔离式转换器优化的DC-DC控制
• 支持高效拓扑
• 完整的 PoE 接口
• 根据 IEEE 802.3at 的增强分类，带有状态标志
• 适配器 ORing 支持
• 可编程频率与同步
• 坚固耐用的 100V、0.5 Ω热插拔 MOSFET
• –40°C 至 125°C 结温范围

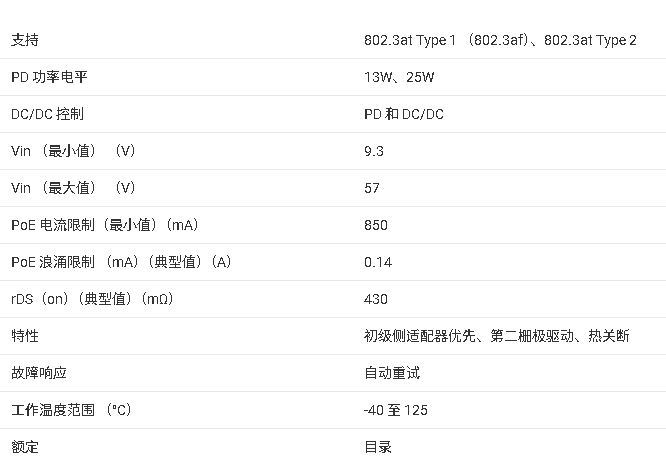

参数

?1. 产品概述?
TPS23754、TPS23754-1和TPS23756是德州仪器（TI）推出的高集成度PoE（以太网供电）接口与DC-DC控制器组合芯片，符合IEEE 802.3at标准，支持高达30W输入功率的受电设备（PD）。主要特性包括：

• 完整的PoE接口功能（检测、分类、热插拔MOSFET）。
• 优化的DC-DC控制器，适用于隔离式转换器（如反激、有源钳位正激拓扑）。
• 支持高效拓扑，双互补栅极驱动器（GATE/GAT2），可编程死区时间。
• 增强型硬件分类（IEEE 802.3at Type 2），适配器优先选择（ORing）功能。
• 100V/0.5Ω热插拔MOSFET，工作温度范围-40°C至125°C。

?2. 关键应用场景?

• IEEE 802.3at兼容设备（如IP电话、无线接入点、安防摄像头）。
• 需高功率PoE供电的终端（如RFID读写器、视频设备）。

?3. 核心功能模块?

• ?PoE接口?：
  • 检测：24.9kΩ检测电阻（RDEN）实现标准签名。
  • 分类：通过电阻（RCLS）编程功率等级（Class 0-4）。
  • 热插拔控制：140mA浪涌电流限制，970mA运行电流限制。
• ?DC-DC控制器?：
  • 电流模式控制，内部斜率补偿，78%最大占空比。
  • 可编程开关频率（通过RFRS）及同步功能。
  • 软启动、栅极驱动（GATE/GAT2）和故障保护（过温、短路）。

?4. 设计支持?

• ?引脚配置?：20引脚HTSSOP封装，关键引脚包括APD（适配器优先）、PPD（低电压适配器支持）、T2P（Type 2 PSE指示）。
• ?典型应用电路?：提供输入桥式整流、TVS保护、同步整流驱动等参考设计（见图27）。
• ?布局建议?：强调VSS/RTN/ARTN平面布局，降低噪声干扰。

?5. 附加特性?

• ?适配器ORing?：支持三种电源输入选项（PoE优先、适配器优先、混合模式）。
• ?EMI控制?：频率抖动技术降低传导干扰。
• ?保护机制?：ESD保护（EN61000-4-2认证）、热关断、输入欠压锁定（UVLO）。

?6. 文档支持?
包含修订历史、电气特性表、典型性能曲线及多篇应用笔记（如SLVA306、SLUA535），涵盖设计实例与高级功能配置。
