该TPS23757是组合的以太网供电（PoE）受电设备（PD）接口和电流模式DC/DC 控制器专门针对隔离式转换器进行了优化。PoE 接口支持1类PD的IEEE 802.3at标准，相当于IEEE的13W标准 802.3-2008.

该TPS23757支持多种输入电压ORing选项，包括最高电压、外部适配器首选项和 PoE 首选项。
*附件：tps23757.pdf

TPS23757有一个输出标志，指示外墙适配器在以下情况下是否处于活动状态与 ORing 控件结合使用。检测签名引脚也可用于强制 PoE 电源关闭。分类可以编程为任何定义的类型，并使用单电阻。

DC/DC 控制器具有两个互补的栅极驱动器，具有可编程死区时间。这简化了高效反激式拓扑或有源箝位正激式或反激式的设计变换器。如果需要，可以禁用单个MOSFET拓扑的第二个栅极驱动器。这控制器还具有内部软启动、自举启动源、电流模式补偿、和 78% 的最大占空比。可编程和可同步的振荡器允许设计优化效率并简化控制器升级现有电源的使用情况设计。具有默认周期的精确可编程消隐功能，简化了通常的电流检测过滤器设计权衡。

该TPS23757具有 9 V 转换器启动，允许在 12 V 壁下运行适配器。

特性

为高达 13 W（输入）PD 供电
传统和 IEEE 802.3at 1 类 PD
针对隔离式DC/DC转换器进行了优化
支持高效拓扑
完整的 PoE 接口
适配器 ORing 支持
可编程频率与同步。
坚固耐用的 100 V、0.5 Ω热插拔 MOSFET
引脚兼容 TPS23754/6
–40°C 至 125°C 结温范围
行业标准 TSSOP-20

参数

方框图

?1. 产品概述?
TPS23757是德州仪器（TI）推出的高能效PoE（以太网供电）接口与DC/DC控制器集成芯片，专为隔离式转换器优化，符合IEEE 802.3at Type 1标准（支持13W输入功率）。其核心特点包括：

?PoE接口?：兼容IEEE 802.3at Type 1及传统PD（受电设备），集成100V/0.5Ω热插拔MOSFET。
?DC/DC控制?：支持高能效拓扑（如反激、有源钳位正激/反激），双互补栅极驱动（可编程死区时间），78%最大占空比。
?适配器优先级?：通过APD/PPD引脚支持外部适配器与PoE电源的智能切换（ORing功能）。
?封装?：工业标准TSSOP-20，工作温度范围-40°C至125°C。

?2. 关键特性?

?PoE功能?：
- 检测签名电阻（24.9kΩ）、可编程分类电流（通过RCLS电阻设置）。
- 热插拔保护（465mA电流限制）、输入欠压锁定（UVLO）。
?DC/DC控制?：
- 电流模式控制，内部斜率补偿（155mV）。
- 可编程开关频率（通过RF RS电阻）及同步功能（最高1MHz）。
- 软启动、过温保护（OTSD）及故障恢复（打嗝模式）。
?引脚功能?：
- ?APb?：适配器状态指示（低电平有效）。
- ?GATE/GAT2?：主/辅MOSFET驱动，支持同步整流。
- ?DEN/PPD?：PoE禁用/低电压适配器启用控制。

?3. 典型应用?

?终端设备?：IP电话、无线接入点、安防摄像头。
?电源设计?：
- 输入桥接建议使用1A/100V肖特基二极管，TVS保护（如SMAJ58A）。

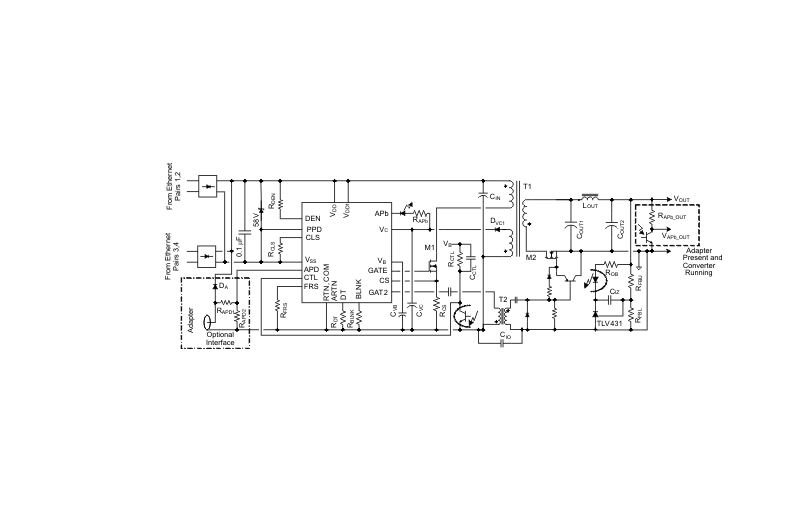

- 输出采用TLV431误差放大器+光耦反馈（见图1典型电路）。
?ORing方案?：支持三种适配器接入选项（VDD、RTN或输出侧），PPD引脚实现低电压适配器（如24V）优先。
