无感FOC算法：如何在动态与稳定之间找到最优平衡？--【其利天下】

在无感FOC（Field-Oriented Control，磁场定向控制）算法中，动态响应和稳定性是电机控制系统中两个非常重要的性能指标。动态响应指的是系统对输入信号变化的快速反应能力，而稳定性则是指系统在各种扰动下保持运行状态不变的能力。这两者之间往往存在一定的矛盾，因此需要通过合理的设计和参数调整来实现平衡。以下是几种常见的平衡方法：

一、滤波器设计

滤波器在无感FOC算法中用于平滑电流和速度信号，减少噪声和干扰。滤波器的设计参数（如截止频率）对系统的动态响应和稳定性有重要影响。

1. 低通滤波器（LPF）

高截止频率：提高系统的动态响应速度，但可能会引入高频噪声。

低截止频率：提高系统的稳定性，减少高频噪声，但响应速度会变慢。

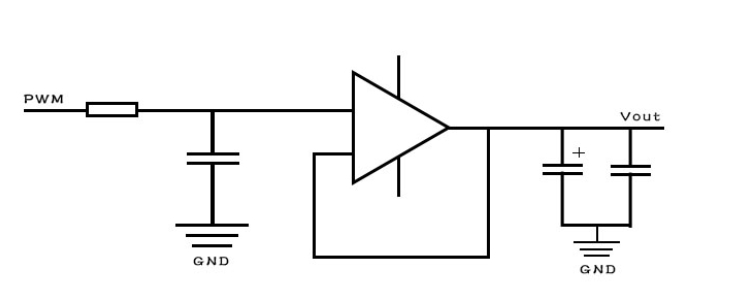

▲低通滤波器

2、平衡方法：

自适应滤波器：根据系统的运行状态动态调整滤波器的截止频率。在负载变化较大或动态响应要求较高的情况下，适当提高截止频率；在稳态运行时，降低截止频率以提高稳定性。

多级滤波器：使用多级滤波器，结合不同截止频率的滤波器，既能有效去除高频噪声，又能保持一定的动态响应速度。

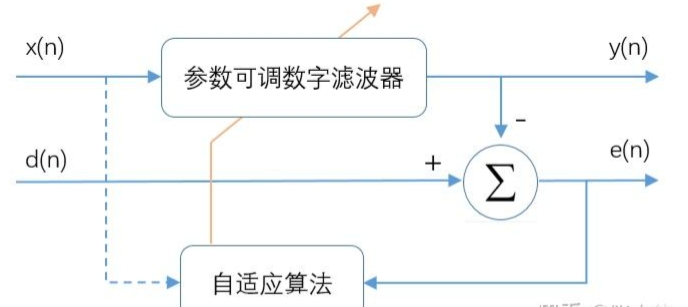

▲自适应滤波器

二、观测器设计

无感FOC算法中常用的观测器包括滑模观测器（SMO）和卡尔曼滤波器（KF）。观测器的设计参数对系统的动态响应和稳定性也有重要影响。

1. 滑模观测器（SMO）

增益调整：通过调整滑模观测器的增益，可以在动态响应和稳定性之间找到平衡。高增益可以提高动态响应速度，但可能导致系统不稳定；低增益可以提高稳定性，但响应速度会变慢。

饱和函数：使用饱和函数代替符号函数，可以有效抑制过大的抖动，提高系统的稳定性。

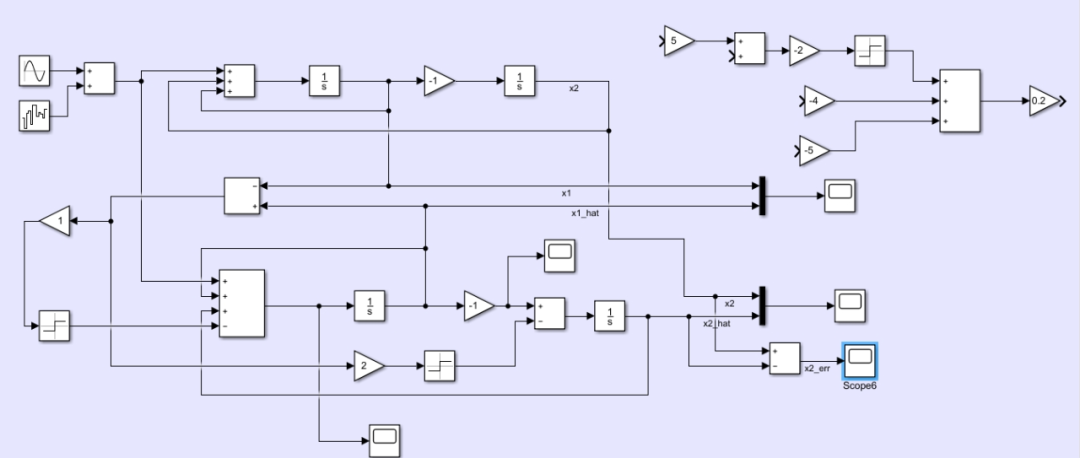

▲滑膜观测器仿真

2. 卡尔曼滤波器（KF）

噪声协方差矩阵：通过调整卡尔曼滤波器的噪声协方差矩阵，可以在动态响应和稳定性之间找到平衡。适当增加过程噪声协方差可以提高动态响应速度，但可能会引入更多的噪声；适当增加测量噪声协方差可以提高稳定性，但响应速度会变慢。

3、平衡方法：

自适应增益调整：根据系统的运行状态动态调整观测器的增益。在负载变化较大或动态响应要求较高的情况下，适当提高增益；在稳态运行时，降低增益以提高稳定性。

多观测器融合：使用多观测器融合的方法，结合不同增益的观测器，既能提高动态响应速度，又能保持系统的稳定性。

三、系统建模与仿真

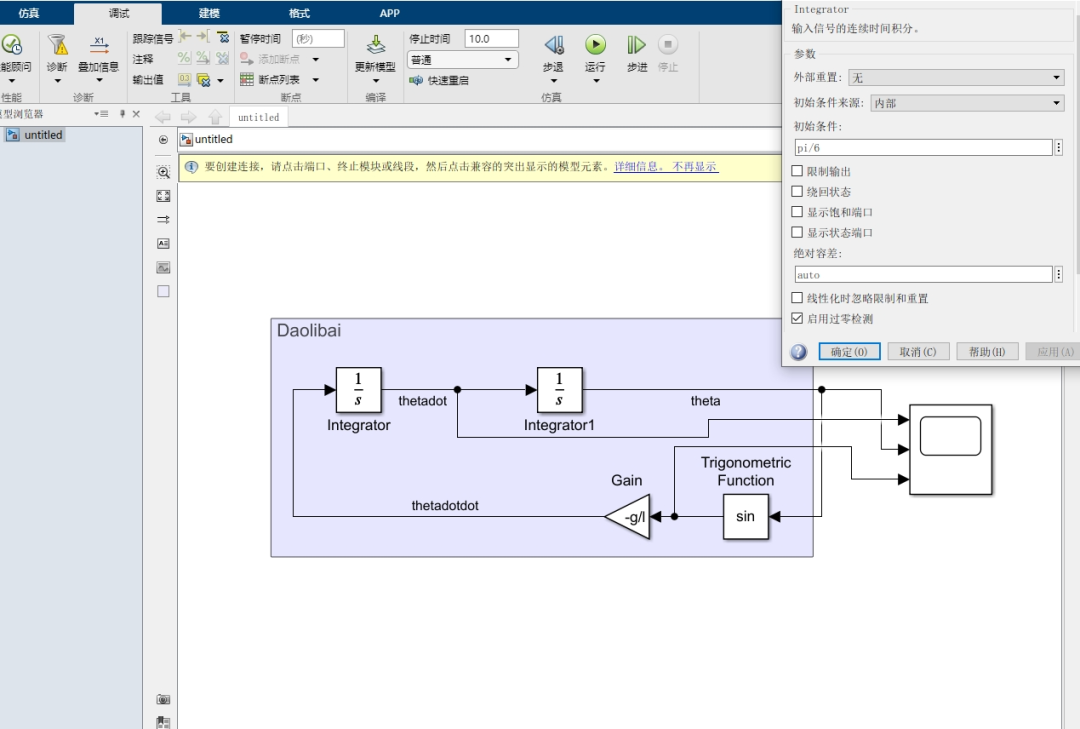

通过建立系统的精确数学模型，并在仿真环境中进行参数调整和性能测试，可以有效预测系统的动态响应和稳定性。仿真工具（如MATLAB/Simulink）提供了丰富的建模和仿真功能，可以帮助工程师在实际硬件调试之前，找到一组较为合理的参数。

平衡方法：

参数扫描：在仿真环境中，对PI控制器参数、滤波器参数、观测器参数等进行扫描，找到一组在动态响应和稳定性之间平衡的参数。

性能指标优化：定义系统的性能指标（如超调量、调节时间、稳态误差等），通过优化算法（如遗传算法、粒子群优化算法等）自动调整参数，以达到最佳的性能平衡。

在无感FOC算法中，动态响应和稳定性之间的平衡是实现高性能电机控制的关键。通过合理设计滤波器、优化观测器参数以及利用系统建模与仿真进行参数调整，可以有效解决动态响应与稳定性之间的矛盾。这些方法不仅能够提高系统的整体性能，还能为实际工程应用提供有力支持。
