LM5072受电器件（PD）接口和脉宽调制（PWM）控制器提供完整的电源解决方案，完全符合IEEE 802.3af，用于连接到以太网供电（PoE）网络。该控制器集成了实现所需的所有功能 PD 供电接口和 DC-DC 转换器，外部元件数量最少。这 LM5072 为 PD 提供了灵活性，也可以接受来自辅助电源（如交流电）的电源各种配置的适配器。低 RDS（ON） PD 接口热插拔 MOSFET 和可编程直流电流限制将 LM5072 应用范围扩展到功率水平的两倍符合 802.3af 标准的 PD 设备。100V 最大额定电压简化了瞬态电压抑制器，可保护局部放电免受网络瞬变的影响。LM5072 包括一个易于使用的PWM控制器，可促进各种单端电源拓扑包括飞返、前退和下降。PWM控制方案基于峰值电流模式控制，具有固有优势，包括线路前馈、逐周期电流限制，并简化反馈环路补偿。LM5072 的两个版本提供 80% 最大占空比（-80 后缀）或 50% 最大占空比（-50 后缀）。
*附件：lm5072.pdf

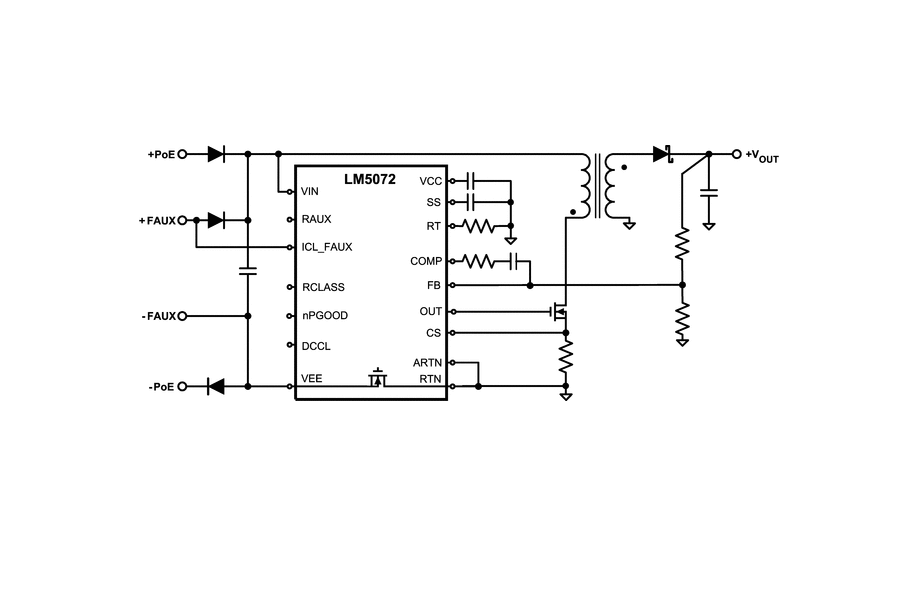

特性

PD 接口
- 完全符合IEEE 802.3af PD接口
- 多功能辅助电源选项
- 9V 最小辅助电源工作范围
- 100V 最大输入额定电压
- 可编程直流电流限制高达 800mA
- 100V、0.7Ω热插拔MOSFET
- 集成PD特征电阻
- 集成 PoE 输入 UVLO
- 可编程浪涌电流限制
- PD分类能力
- 电源良好指示灯
- 热关断保护
PWM控制器
- 电流模式PWM控制器
- 100V 启动稳压器
- 具有2%基准电压源的误差放大器
- 支持隔离和非隔离应用
- 可编程振荡器频率
- 可编程软启动
- 800 mA 峰值栅极驱动器
- 80% 最大占空比，内置斜率补偿（-80 器件）
- 50% 最大占空比，无斜率补偿（-50 器件）

参数

方框图

?1. 产品概述?
LM5072是德州仪器（TI）推出的一款集成100V电源的PoE（以太网供电）受电设备（PD）接口与PWM控制器芯片，支持辅助电源输入。主要特点包括：

?PD接口?：完全兼容IEEE 802.3af标准，集成签名电阻、热插拔MOSFET（0.7Ω）、可编程直流电流限（最高800mA）及分类功能。
?PWM控制器?：峰值电流模式控制，支持隔离/非隔离拓扑，可编程振荡器频率（50kHz-500kHz），集成7.7V高压启动稳压器。

?2. 关键功能模块?

?检测与分类?：内置24.5kΩ签名电阻，通过外部电阻（RCLASS）设置5种功率等级（Class 0-4）。
?电源管理?：
- UVLO（欠压锁定）：释放电压38V（上升沿），锁定电压31V（下降沿）。
- 浪涌电流限制：默认150mA，可通过RICL电阻编程（150-400mA）。
- 直流电流限制：默认440mA，通过RDCCL电阻可调（150-800mA）。
?辅助电源选项?：
- ? FAUX（前端辅助） ?：与PoE输入“二极管或”连接，受热插拔MOSFET保护。
- ? RAUX（后端辅助） ?：直接供电至DC-DC转换器，支持更低电压（最低9V），可配置为“辅助优先”模式。
