LM5071系列 3 类 PoE PD，带反激式 DC-DC 控制器和 12V-57V 适配器优先数据手册

LM5071 电源接口端口和脉宽调制 （PWM） 控制器提供完整的集成解决方案，适用于连接到以太网供电 （PoE） 的受电设备 （PD） 系统。 LM5071 专为必须接受来自辅助电源（例如交流适配器）的电源 。的辅助电源接口LM5071 在连接交流适配器时激活 PWM 控制器，以便在 PoE 时为 PD 供电网络电源不可用。LM5071 集成了一个 80V、400mA 线路连接开关和完全符合 IEEE 802.3af 标准的接口的相关控制，具有全功能电流模式脉宽调制器 DC-DC 转换器。控制器之间的所有电源排序要求接口和开关模式电源 （SMPS） 集成到 IC 中。
*附件：lm5071.pdf

特性

• 与 12V 交流适配器兼容
• 完全兼容 802.3af 电源接口端口
• 80V、1Ω、400 mA 内部 MOSFET
• 检测电阻断开功能
• 可编程分类电流
• 具有可编程迟滞的可编程欠压锁定
• 热关断保护
• 辅助电源使能引脚
• 电流模式脉宽调制器
• 支持隔离和非隔离应用
• 用于非隔离应用的误差放大器和基准电压源
• 可编程振荡器频率
• 可编程软启动
• 80% 最大占空比限制器，斜率补偿（-80 器件）
• 50% 最大占空比限制器，无斜率补偿（-50 器件）

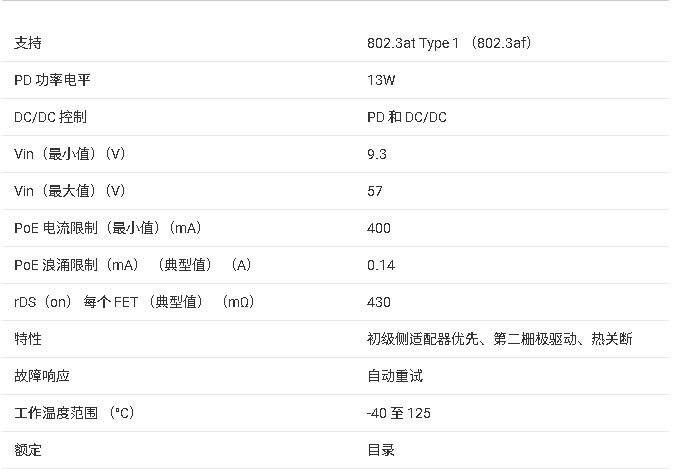

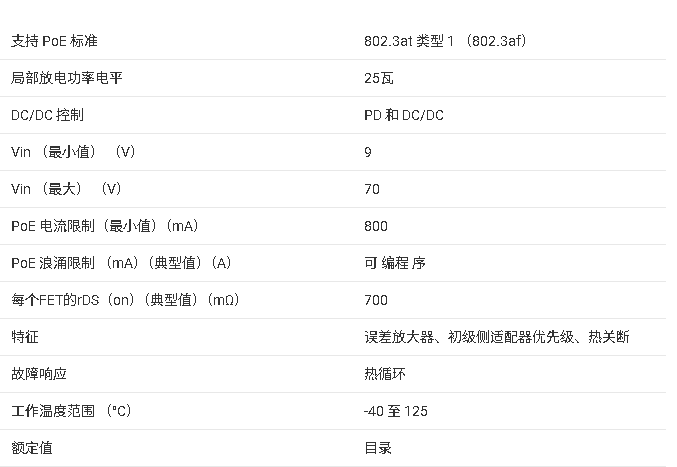

参数

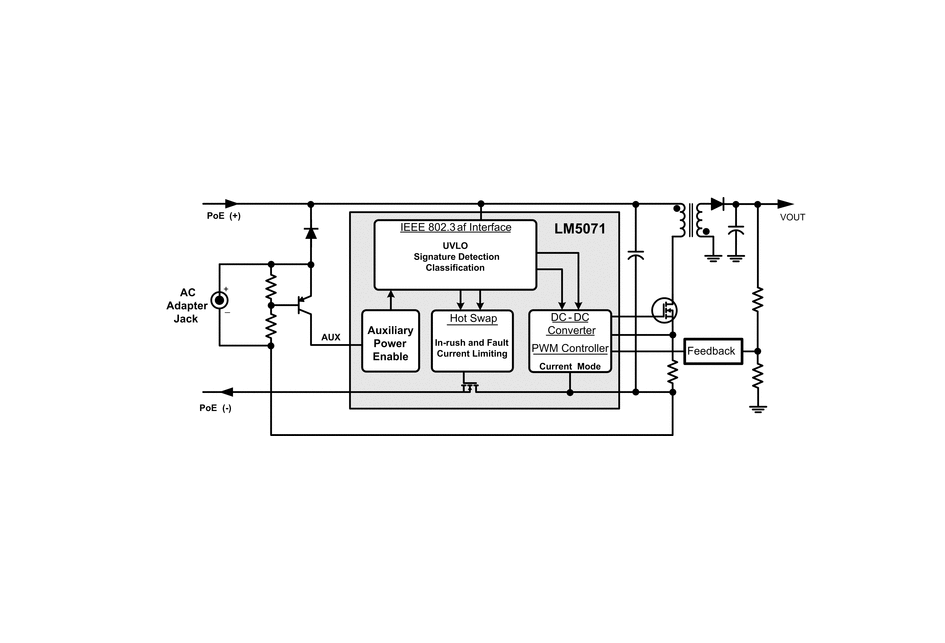

方框图

?1. 产品概述?
LM5071是德州仪器(TI)推出的PoE(以太网供电)受电设备(PD)控制器，集成辅助电源接口功能。主要特点包括：

• 兼容IEEE 802.3af标准
• 内置80V/400mA MOSFET
• 支持12V AC适配器输入
• 可编程欠压锁定(UVLO)及迟滞
• 电流模式PWM控制器
• 提供TSSOP-16封装

?2. 核心功能?
?2.1 PoE接口部分?

• ?检测签名?：通过外部电阻实现24.5kΩ标准阻抗检测
• ?分级功能?：支持0-4级功率分类（Class 0-4）
• ?电源管理?：
  • 输入电压范围1.8V-60V
  • 可编程UVLO阈值（默认25V启动）
  • 100mA浪涌电流限制

?2.2 PWM控制器部分?

• ?工作模式?：
  • 电流模式控制
  • 提供-50（50%占空比）和-80（80%占空比）两种版本
• ?关键特性?：
  • 可调振荡器频率（最高665kHz）
  • 外部同步功能
  • 10μA软启动电流源
  • 0.5V电流限制阈值

?3. 辅助电源接口?

• 通过AUX引脚支持外部电源（如AC适配器）输入
• 2.5V阈值电压，350kΩ输入阻抗
• 优先使用辅助电源时自动禁用PoE供电

?4. 保护机制?

• 165°C热关断保护（25°C迟滞）
• 周期逐周电流限制
• VCC欠压锁定（6.25V关断阈值）

?5. 典型应用?
文档提供三种参考设计：

1. 带12V辅助电源的隔离输出方案
2. 双路隔离输出方案
3. 非隔离Buck拓扑方案

?6. 电气特性?

• 工作温度：-40°C至125°C
• VCC稳压输出：7.8V±0.3V
• 误差放大器基准：1.25V
• 振荡器频率精度：±12.5%（RT=30.3kΩ时）

?7. 封装信息?

• 16引脚TSSOP封装（PW）
• 符合RoHS标准
