TPS23758 器件结合了以太网供电（PoE）受电设备（PD）接口、150V 开关功率 FET 和针对反激式拓扑优化的电流模式 DC-DC 控制器。高集成度以及初级侧调节（PSR）、扩频频率抖动（SSFD）和高级启动使该TPS23758成为尺寸受限应用的理想解决方案。PoE 实现支持 IEEE 802.3at 标准，作为 13W 1 型 PD。

DC-DC控制器的PSR功能使用来自辅助绕组的反馈来控制输出电压，无需外部分流稳压器和光耦合器。它针对具有次级侧同步整流的连续导通模式（CCM）下工作进行了优化，从而在多个输出（例如5V和3.3V输出）上实现最佳的整体效率、调节精度和阶跃负载响应。通常，转换器的工作频率为250 kHz。
*附件：tps23758.pdf

SFFD和压摆率控制有助于最大限度地减小EMI滤波器的尺寸和成本。高级启动允许使用最小偏置电容，同时简化转换器启动和打嗝设计。

初级辅助电源检测（APD）引脚可用于为初级侧电源适配器提供优先级。

DC-DC控制器具有可调节的软启动、斜率补偿和消隐功能。对于非隔离应用，TPS23758还支持降压拓扑。

特性

适用于 1 型 PoE 的完整 IEEE 802.3at PD 解决方案
- 提供以太网联盟（EA）徽标认证设计
- 坚固耐用的 100V、0.36 Ω（典型值）热插拔 MOSFET
集成PWM控制器，采用0.77-Ω（典型值）150V 功率MOSFET
- 带 PSR 的反激式控制器
  - 支持具有次级侧同步 FET 的 CCM作 — 多输出
  - ±1%（典型值，5V 输出）负载调节（0-100% 负载范围）— 带同步 FET
- 支持低侧开关降压拓扑
- 可调开关频率，同步
- 具有高级启动功能的软启动控制
- 可编程压摆率和频率抖动，可增强 EMI 降低
主适配器优先级输入
–40°C 至 125°C 结温范围
小型 6mm x 4mm VSON 封装

参数

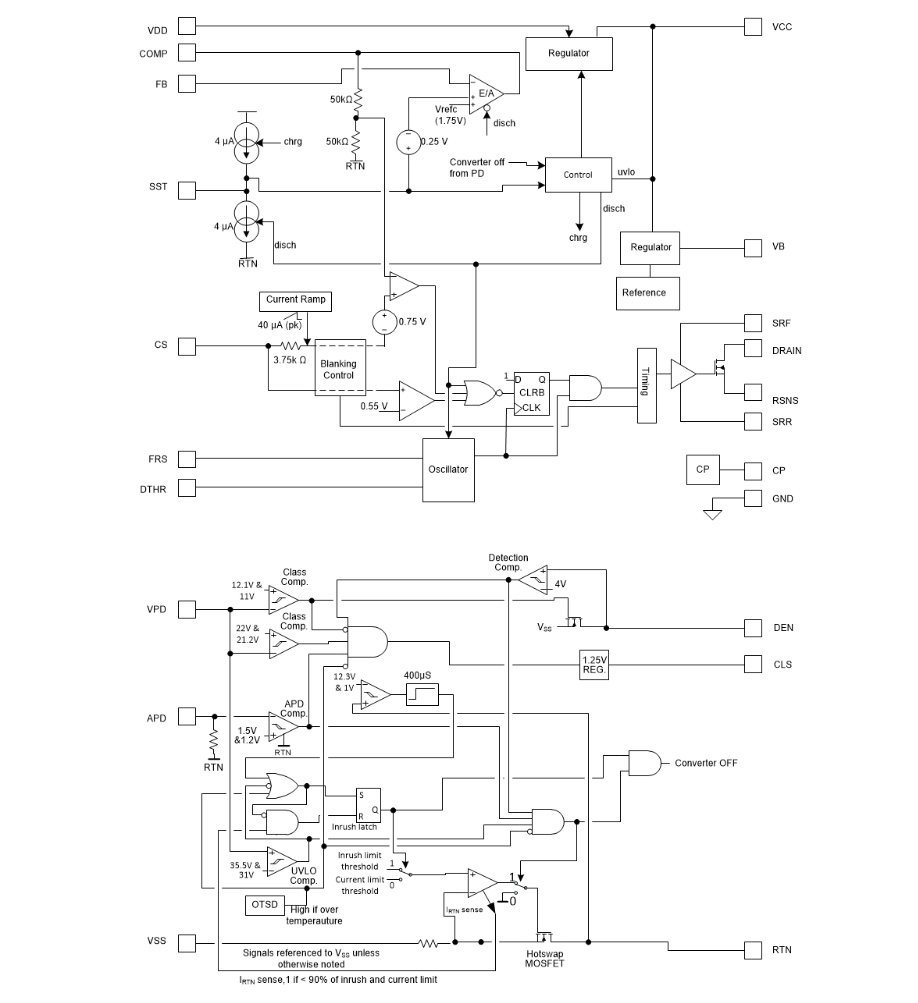

方框图

?1. 产品概述?
TPS23758是德州仪器（TI）推出的高集成度PoE供电设备（PD）解决方案，集成了IEEE 802.3at Type 1兼容的PD接口、150V开关功率MOSFET及优化的电流模式DC-DC控制器，专为反激拓扑设计。主要特点包括：

?PoE功能?：支持13W Type 1 PD，通过Ethernet Alliance认证，内置0.36Ω热插拔MOSFET。
?DC-DC控制器?：集成PWM控制器，支持无光耦同步反激架构（PSR）、连续导通模式（CCM）及次级侧同步整流，效率高达85%。
?封装?：6mm×4mm VSON小型封装，适用于空间受限应用。

?2. 关键特性?

?高效能?：多输出负载调节精度±1%（5V输出），支持同步整流和降压拓扑。
?EMI优化?：可调开关频率（250kHz典型值）、频率抖动（SSFD）和斜率控制。
?保护机制?：过温保护（-40°C至125°C）、输入欠压锁定（UVLO）、电流限制及折返保护。

?3. 应用场景?

VoIP电话、安防摄像头、IP电话、无线接入点等PoE供电设备。
需适配器优先供电的混合电源系统（通过APD引脚实现）。

?4. 功能模块详解?

?PoE接口?：
- ?检测与分类?：24.9kΩ检测电阻（DEN引脚），支持Class 0-3硬件分类（通过CLS引脚外接电阻设定）。
- ?热插拔控制?：140mA浪涌电流限制，550mA运行电流限制。
?DC-DC控制器?：
- ?反馈机制?：通过辅助绕组实现无光耦初级侧稳压（PSR）。
- ?软启动?：SST引脚外接电容可编程启动时间（典型22nF对应10ms）。
- ?同步整流?：支持次级侧同步FET，优化多输出效率。
