TPS23753A IEEE 802.3-2005 具有增强型 ESD 穿越功能的 PoE 接口和隔离式转换器控制器数据手册

该TPS23753A是以太网供电 （PoE） 受电设备 （PD） 接口和电流模式 DC-DC 控制器的组合，专门针对隔离式转换器设计进行了优化。PoE 实现支持 IEEE 802.3at 标准作为 13 W 1 型 PD。IEEE 802.3at 类型 1 器件的要求是 IEEE 802.3-2008（最初是 IEEE 802.3af）的超集。

该TPS23753A支持多种输入电压ORing选项，包括最高电压、外部适配器首选项和PoE首选项。
*附件：tps23753a.pdf

PoE 接口具有外部检测签名引脚，也可用于禁用内部热插拔 MOSFET。这允许关闭 PoE 功能。可以使用单个电阻器将分类编程为任何定义的类型。

DC-DC 控制器具有带有内部开关电流源的自举启动机制。这提供了循环过载故障保护的优势，而不会产生上拉电阻的恒定功率损耗。

可编程振荡器可以与更高频率的外部时序基准电压源同步。该TPS23753A改进了通过ESD事件实现不间断器件运行的功能。

特性

• 增强的 ESD 穿越能力
• 针对隔离式转换器进行了优化
• 完整的 PoE 接口
• 适配器 ORing 支持
• 支持 12V 适配器
• 具有同步功能的可编程频率
• 坚固耐用的 100V、0.7 Ω热插拔 MOSFET
• 小型14引脚TSSOP封装
• 具有 15 kV 和 8 kV 系统级 ESD 功能
• –40°C 至 125°C 结温范围
• 设计程序应用说明 – SLVA305
• 适配器 oring 应用说明 – SLVA306

参数

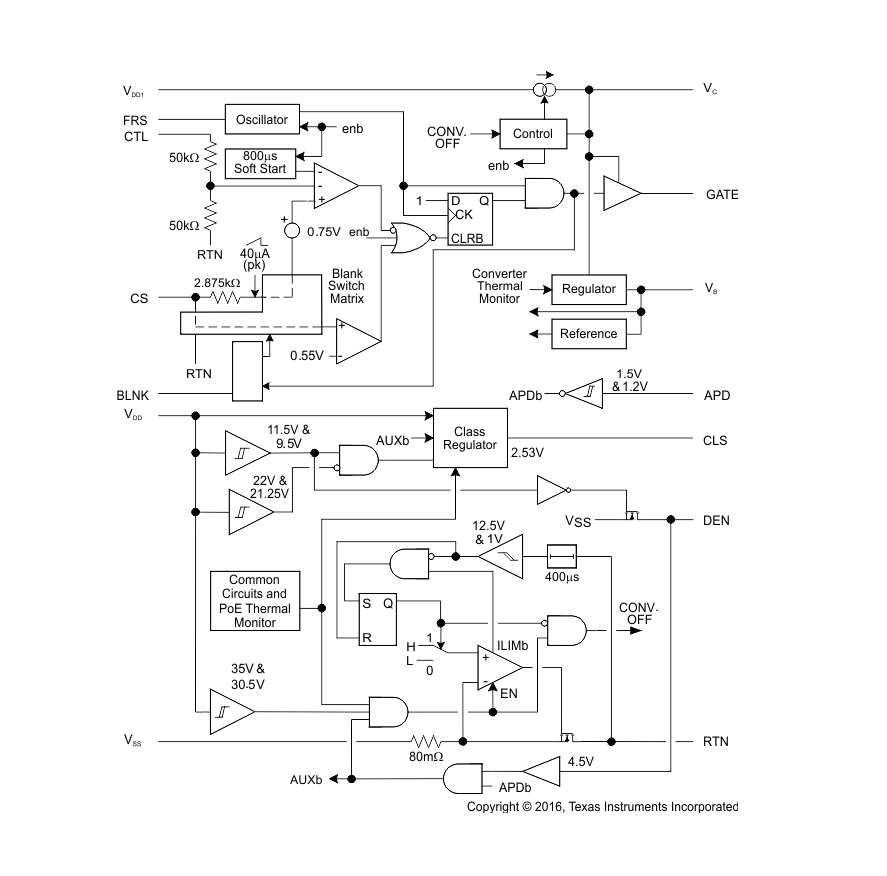

方框图

?1. 产品概述?
TPS23753A是德州仪器（TI）推出的集成PoE（以太网供电）接口与DC-DC控制器的芯片，符合IEEE 802.3at Type 1标准，专为隔离式电源转换器优化设计。主要特点包括：

• ?PoE功能?：支持13W供电设备（PD），集成100V/0.7Ω热插拔MOSFET，增强ESD抗扰能力（15kV系统级ESD防护）。
• ?DC-DC控制?：电流模式PWM控制器，支持同步整流，可编程开关频率（最高500kHz），最大占空比78%。
• ?适配器兼容?：支持外部适配器与PoE电源的优先级切换（ORing功能）。
• ?封装?：14引脚TSSOP，工作温度范围-40°C至125°C。

?2. 关键特性?

• ?PoE接口?
  • 检测/分类：支持IEEE 802.3at硬件分类（Class 0-3），内置24.9kΩ检测电阻。
  • 保护机制：过流保护、热关断、输入欠压锁定（UVLO）。
• ?DC-DC控制器?
  • 启动方式：内部电流源充电启动，支持软启动（约800μs）。
  • 控制接口：CTL引脚直接接收光耦反馈，简化设计。
  • 斜率补偿：内置可调补偿，提升电流模式稳定性。

?3. 应用场景?

• VoIP电话、无线接入点、安防摄像头等PoE供电设备。
• 需适配器/PoE双电源冗余的系统。

?4. 设计支持?

• ?引脚功能?：如APD（适配器优先级控制）、BLNK（消隐时间编程）、FRS（频率同步）等。
• ?典型电路?：提供隔离反激式转换器参考设计（见图9-1），含输入整流桥、变压器、反馈环路等。
• ?保护设计?：推荐TVS二极管（如SMAJ58A）抑制输入瞬态电压。
